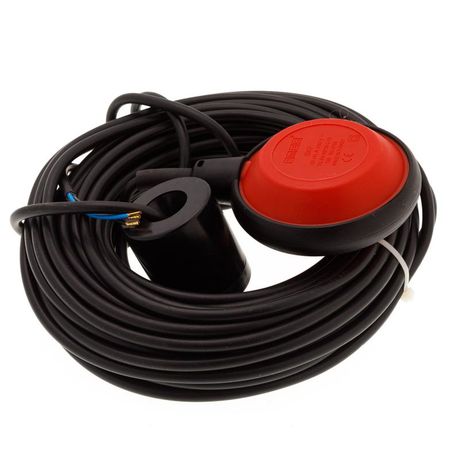

Сигнализатор уровня поплавковый 20м EMAS SKF-20

Сигнализатор уровня жидкости EMAS SKF-20 - механическое устройство с поплавком и кабелем длиной 20 метров, предназначенное для контроля верхнего и нижнего уровней жидких сред в ёмкостях. Благодаря защите IP68 и прочному корпусу, SKF-20 надёжно работает во влажных, запылённых и агрессивных условиях.

Назначение и область применения

SIGNAЛИЗАТОР УРОВНЯ EMAS SKF-20 используется для автоматического выявления достижения заданного уровня жидкости - например, при переливе или опустошении резервуара. Подходит для воды, масла, химических растворов и других неконденсирующихся сред. Часто применяется в системах водоотведения, гидроаккумуляторах, технологических линиях пищевой и химической промышленности, а также в насосных станциях.

Технические характеристики

• Тип устройства: поплавковый сигнализатор с микровыключателем
• Длина кабеля: 20 м
• Степень защиты: IP68 - полностью герметичная конструкция, устойчивая к длительному погружению под воду и воздействию пыли
• Максимальное рабочее давление: до 3 бар
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А (для активной нагрузки), 4 А (для реактивной нагрузки)
• Импульсное напряжение: 2750 В - обеспечивает безопасную работу при скачках напряжения
• Сопротивление изоляции: ≥10 МОм
• Рабочая температура: до +85 C
• Электрическая стойкость: минимум 10 000 циклов включения/выключения
• Механическая стойкость: минимум 30 000 движений поплавка
• Соответствие стандарту: TS EN 60730-2-16

Совместимость и монтаж

SKF-20 легко монтируется в горизонтальные или вертикальные резервуары через фланец, трубу или специальное крепление. Кабель можно закрепить вдоль стенки емкости с помощью зажимов. Для установки требуется доступ к точке крепления и свободное пространство для движения поплавка. Обратите внимание: кабель имеет жесткую конструкцию - его нельзя удлинить или укоротить самостоятельно. Настройка порога срабатывания осуществляется путём изменения положения поплавка на штоке перед монтажом.

Безопасность и стандарты

Устройство соответствует требованиям стандарта TS EN 60730-2-16, который регламентирует безопасность автономных терморегуляторов и аналогичных устройств управления. Высокий уровень изоляции и импульсная стойкость обеспечивают защиту от пробоя даже при сетевых колебаниях. Корпус выполнен из материалов, совместимых с большинством бытовых и промышленных жидкостей, исключающих коррозию и химическое взаимодействие.

Преимущества

• Высокая долговечность: более 30 тысяч механических циклов и 10 тысяч электрических коммутаций
• Герметичный корпус IP68 позволяет использовать устройство в постоянном контакте с водой и грязью
• Микровыключатель гарантирует чёткое и надёжное срабатывание без “зависаний”
• Не требует внешнего питания - работает как обычный контактный выключатель
• Поддерживает широкий диапазон температур - подходит для теплых и холодных сред

Ограничения применения

• Не предназначена для работы со слишком вязкими, оседающими или кристаллизующимися средами - возможен залипание поплавка
• Нельзя применять в средах с плотностью ниже 0.6 г/см³ - поплавок не будет плавать
• Максимальная температура - +85 C; выше этого значения возможна деформация компонентов
• Кабель фиксированной длины - замена на другую длину невозможна без замены всего устройства
• Не рекомендовано использование в местах с сильными потоками или турбулентным движением жидкости - может вызывать ложные срабатывания

Примеры использования

• Автоматический контроль уровня воды в канализационных колодцах
• Защита от сухого хода в глубинных насосах
• Контроль уровня масла в редукторах промышленных механизмов
• Системы аварийного отключения при переливе в резервуарах с химическими реагентами
• Обеспечение режима “полный/пустой” в баках системы орошения

Практические советы

• Перед установкой проверьте, чтобы поплавок мог свободно двигаться в пределах нужного диапазона - не допускайте препятствий внутри резервуара
• Фиксируйте кабель каждые 1–1,5 метра, чтобы избежать провисания и случайного наматывания на оборудование
• При использовании в агрессивных средах периодически осматривайте поверхность корпуса на предмет коррозии или налёта
• Для точной настройки порога срабатывания используйте временные отметки на штоке - после первого тестового запуска скорректируйте положение поплавка
• Не забудьте отключить питание перед обслуживанием - хотя устройство не требует питания, оно управляет цепями, которые могут находиться под напряжением
