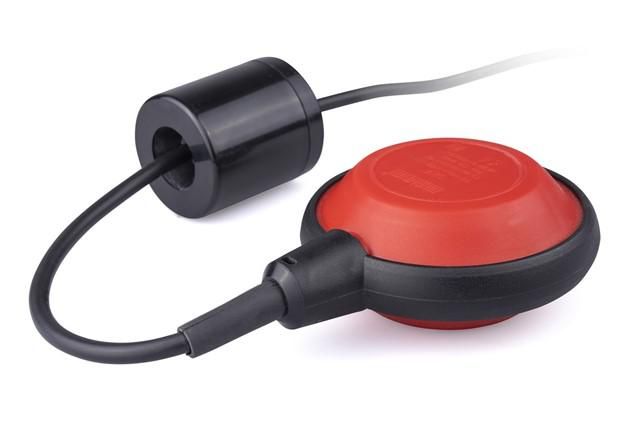

Сигнализатор уровня поплавковый кобра 30м IP68 EMAS SKF-30

Сигнализатор уровня жидкости поплавковый EMAS SKF-30 - механическое устройство для контроля верхнего или нижнего порога уровня жидкой среды в ёмкостях. Кабель длиной 30 метров и высокая степень защиты IP68 позволяют использовать его в глубоких, запылённых или влажных условиях, таких как колодцы, резервуары и канализационные системы.

Назначение и область применения

Сигнализатор уровня жидкости поплавковый EMAS SKF-30 предназначен для автоматического включения/выключения оборудования при достижении заданного уровня жидкости. Он реагирует на физическое движение поплавка, что делает его надёжным решением там, где нужны простота и устойчивость к внешним воздействиям. Подходит для воды, масла, химических растворов и других некристаллизирующихся жидкостей с плотностью выше 0.7 г/см³.

Технические характеристики

• Тип устройства: поплавковый сигнализатор с микровыключателем
• Длина кабеля: 30 м
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение под водой
• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А (для активной нагрузки), 4 А - для реактивной
• Импульсное напряжение изоляции: 2750 В переменного тока
• Максимальное рабочее давление: 3 бара
• Максимальная температура окружающей среды: +85 C
• Частота включений: до 3000 раз в час (при неполной нагрузке)
• Механический ресурс: минимум 30 000 циклов
• Электрический ресурс: минимум 10 000 циклов
• Стандарт соответствия: TS EN 60730-2-16

Совместимость и монтаж

Сигнализатор уровня жидкости поплавковый EMAS SKF-30 совместим со всеми типами реле управления, контакторами и системами аварийного отключения, работающими на 250 В AC. Монтаж осуществляется через проходное отверстие в крышке резервуара. Кабель можно фиксировать зажимами, чтобы исключить перегибы. Установка возможна как в горизонтальном, так и в вертикальном положении - главное, чтобы поплавок свободно двигался вдоль оси. Для точной настройки порога срабатывания рекомендуется предварительно определить нужную длину кабеля между точкой крепления и уровнем жидкости.

Безопасность и стандарты

Устройство соответствует требованиям стандарта TS EN 60730-2-16, который регламентирует безопасность автоматических терморегуляторов и аналогичных устройств. Высокая прочность изоляции (2750 В) обеспечивает защиту от пробоя даже при скачках напряжения. Корпус выполнен из материалов, устойчивых к коррозии и агрессивным средам, что снижает риск возникновения замыканий.

Преимущества

• Не требует внешнего питания - работает за счёт механического действия поплавка
• Высокая долговечность благодаря использованию качественного микровыключателя
• Герметичный корпус IP68 позволяет применять в подземных, затапливаемых и открытых объектах
• Длинный кабель (30 м) даёт гибкость при установке в труднодоступных местах
• Поддерживает широкий диапазон температур - от холодных водоёмов до нагреваемых технологических емкостей

Ограничения применения

• Не для жидкостей с высокой вязкостью, содержащих крупные частицы или образующих осадок - они могут заклинивать поплавок
• Запрещено использование при температурах свыше +85 C - повышается риск деформации материала корпуса
• Максимальное давление 3 бара - нельзя применять в -системах (например, насосные станции с давлением >0.3 МПа)
• Не предназначена для работы с газообразными средами или паром - поплавок не будет работать корректно
• Электрическая нагрузка должна быть ниже 10 А; при работе с мощными двигателями требуется промежуточное реле

Примеры использования

• Автоматический контроль уровня воды в колодцах и скважинах
• Системы аварийного отключения насосов при переливе в резервуарах ХВОС
• Контроль уровня масла в смазочных системах станков
• Обеспечение безопасности в канализационных насосных станциях
• Управление уровнем химреактивов в производственных ёмкостях

Практические советы

• Перед монтажом проверьте, чтобы кабель был свободно протянут - не допускайте перегибов и зажимов, особенно около точки выхода из резервуара
• Для длинных кабелей используйте крепёжные планки каждые 1–1,5 м, чтобы избежать провисания и трения о поверхности
• Проверяйте целостность изоляции кабеля перед первым включением - повреждения могут вызвать ложные сработки
• Если уровень жидкости меняется медленно, учтите, что время срабатывания зависит от массы поплавка - он не реагирует мгновенно
• При необходимости замены кабеля - используйте только оригинальные комплектующие EMAS SKF-30, поскольку другие кабели могут иметь другую жиловую структуру и не подходят по сопротивлению изоляции
