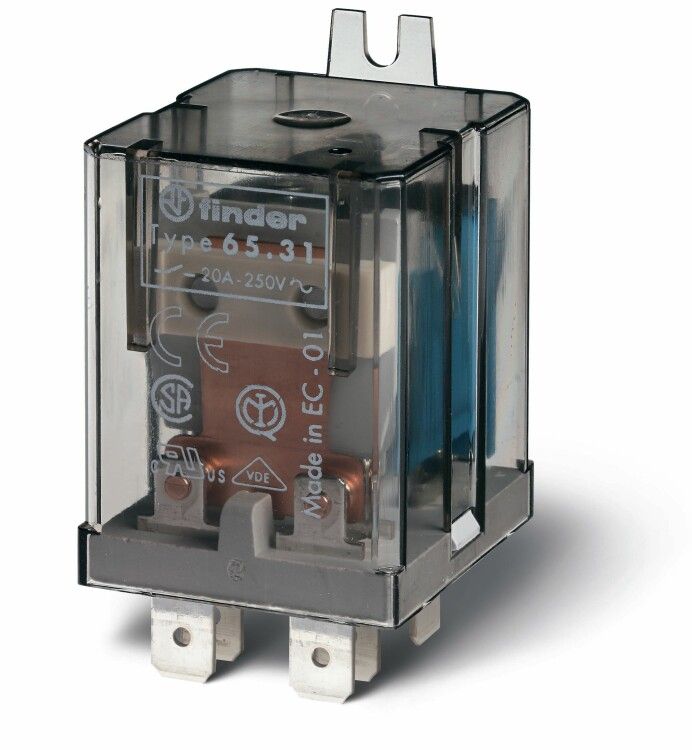

Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3x0.8мм); 1NO+1NC 20A; контакты AgCdO; катушка 120В AC | 653181200000 Finder 65.31.8.120.0000

Реле силовое электромеханическое Finder 65.31.8.120.0000 - устройство для коммутации нагрузок до 20 А в цепях переменного тока с напряжением 120 В. Подходит для автоматизации оборудования, где требуется надёжное управление мощными цепями через слаботочные сигналы. Монтаж осуществляется на плату с использованием наконечников Faston 250, что ускоряет сборку и обслуживание.

Назначение и область применения

Реле Finder 65.31.8.120.0000 используется для переключения силовых цепей в системах автоматического управления. Благодаря наличию одного нормально открытого (НО) и одного нормально закрытого (НЗ) контакта, оно позволяет реализовать логические схемы переключения - например, запуск/останов, реверс, безопасную блокировку. Применяется в промышленной автоматике: станках, конвейерах, системах освещения, тепловых аппаратах, где нужна изоляция между управляющей и силовой цепью.

Технические характеристики

• Напряжение катушки: 120 В переменного тока (AC)
• Коммутируемый ток: 20 А при 120 В AC
• Тип контактов: 1 НО + 1 НЗ, материал - серебро-кадмиевый оксид (AgCdO), устойчив к дуговым перегрузкам
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Подключение: плоские штекеры Faston 250 (6,3×0,8 мм)
• Степень защиты: IP20 - защита от доступа пальцами и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать катушку любым способом (без полярности)
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 65.31.8.120.0000 монтируется на печатную плату с помощью штекерных наконечников Faston 250. Для надёжного соединения используйте гнёзда с зажимным усилием, соответствующим стандарту для 6,3 мм штекеров. Контакты рассчитаны на многократные подключения - не требуют пайки. Фланцевая конструкция обеспечивает жёсткую фиксацию на плате, предотвращает люфт и снижает риск повреждения выводов при вибрации. Установка возможна только в горизонтальной плоскости - вертикальная ориентация не рекомендована производителем.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к контактам) и EN 61810-7 (тестирование на долговечность). Сертифицировано для работы в промышленных условиях с высокими требованиями к отказоустойчивости. Отсутствие защиты от брызг и пыли (IP20) делает его непригодным для открытых площадок или сред с высокой запылённостью - необходимо использовать в защищённом щите.

Преимущества

• Высокая коммутационная способность - 20 А при 120 В AC, достаточна для большинства промышленных нагрузок
• Контакты AgCdO обеспечивают длительный срок службы даже при частых включениях индуктивных нагрузок (например, двигателей)
• Фланцевый монтаж минимизирует механические нагрузки на выводы
• Свободная полюсность катушки упрощает подключение и снижает риск ошибок при монтаже
• Совместимость с типовыми Faston-гнёздами - легко заменить аналогичные модели

Ограничения применения

• Не предназначено для постоянного подключения к источникам постоянного тока - только переменный ток 120 В AC
• Защита IP20 не допускает использование во влажных, пыльных или агрессивных средах без дополнительной герметизации
• Не подходит для коммутации сверхвысоких импульсных токов (например, при запуске больших двигателей без плавного пуска)
• Максимальная рабочая температура +40 C - при более высоких температурах внутри щита возможен перегрев и сокращение срока службы

Примеры использования

• Управление насосом в системе охлаждения станка - реле включает насос при достижении заданной температуры
• Автоматический перевод светового режима: один контакт включает основное освещение, второй - аварийное
• Блокировка двигателя при открытии крышки устройства - НЗ контакт разрывает цепь питания при срабатывании дверного выключателя
• Интерфейс между PLC и мощным нагревательным элементом - слаботочный выход контроллера активирует реле, которое включает 20 А нагрузки

Практические советы

• Проверьте соответствие размера наконечника: Faston 250 - 6,3×0,8 мм; не используйте другие размеры - это вызовет плохой контакт и перегрев
• При монтаже на плату соблюдайте шаг выводов - он совпадает с классическими реле серии 65, но отличается от других моделей
• Для нагрузок выше 10 А рекомендуется применять теплоотводящие платы или радиаторы, особенно при длительной работе
• Избегайте установки рядом с источниками сильных ЭМИ - хотя реле имеет хорошую помехоустойчивость, вблизи частотных преобразователей возможны ложные срабатывания
• При замене старого реле проверьте, чтобы новое имело те же параметры катушки (120 В AC) и тип контактов - смешивание НО/НЗ может нарушить логику системы
