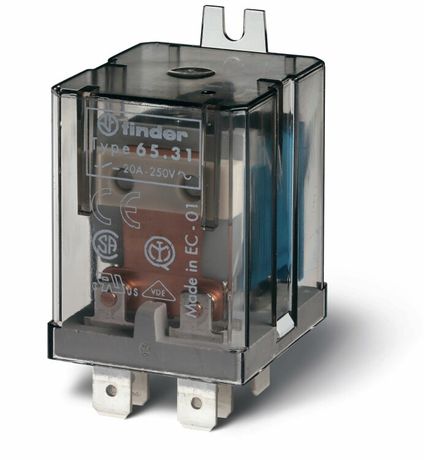

Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3x0.8мм); 1NO+1NC 20A; контакты AgCdO; катушка 230В AC | 653182300000 Finder 65.31.8.230.0000

Реле силовое электромеханическое Finder 65.31.8.230.0000 - это надёжное промежуточное реле с комбинированными контактами для управления нагрузками до 20 А в цепях переменного тока. Подходит для монтажа на плату с использованием быстроразъёмных соединений Faston 250, обеспечивает устойчивую работу в условиях промышленной автоматизации.

Назначение и область применения

Реле силовое электромеханическое Finder 65.31.8.230.0000 используется для переключения мощных цепей на основе слабого управляющего сигнала. Применяется в системах автоматизации: управление двигателями, нагревательными элементами, световыми и вентиляционными устройствами. Подходит для сборки панелей управления, станков, конвейеров и распределительных щитов.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC)
• Коммутируемый ток: 20 А
• Тип контактов: 1 нормально разомкнутый (NO) + 1 нормально замкнутый (NC)
• Материал контактов: серебро-кадмий оксид (AgCdO) - устойчив к дуге и износу
• Тип подключения: плоские штекеры Faston 250 (6,3×0,8 мм)
• Способ монтажа: на печатную плату через монтажный фланец
• Степень защиты: IP20 - защита от доступа пальцами и крупных частиц, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения
• Поляризация: свободная - можно подключать любым способом, без учёта полярности

Совместимость и монтаж

Реле силовое электромеханическое Finder 65.31.8.230.0000 монтируется на печатную плату с помощью фланца. Для подключения используются наконечники Faston 250 - они совместимы с гнездами стандарта 6,3×0,8 мм. Обязательно проверьте соответствие толщины платы и зазора под фланец. Катушка рассчитана на 230 В AC - не используйте постоянный ток. Наконечники должны быть правильно обжаты, чтобы избежать перегрева и потери контакта.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7 - гарантируют безопасность, долговечность и однородность характеристик. Сертифицировано для использования в промышленных системах контроля и управления.

Преимущества

• Контакты AgCdO обеспечивают высокую стойкость к эрозии при коммутации индуктивных нагрузок
• Фланцевый монтаж повышает механическую устойчивость и снижает риск деформации платы
• Широкий диапазон рабочих температур позволяет применять в неотапливаемых помещениях
• Использование Faston-наконечников ускоряет сборку и обслуживание
• Чёткая визуальная индикация состояния контактов возможна при наличии внешних указателей

Ограничения применения

• Не предназначено для работы во влажной среде - IP20 не защищает от брызг и пара
• Запрещён монтаж в местах с частыми ударными нагрузками без дополнительной фиксации
• Не рекомендуется для коммутации сверхвысоких импульсных токов (>20 А) даже кратковременно
• Не подходит для применения в взрывоопасных зонах - отсутствует взрывозащита
• При напряжении ниже 90 % от номинала (менее 207 В) возможно некорректное срабатывание

Примеры использования

• Управление двигателем насоса в системе водоснабжения
• Переключение режимов нагрева в термостатах
• Автоматическое включение освещения по сигналу от PLC
• Работа в качестве промежуточного реле между контроллером и силовой цепью
• Системы безопасности: отключение оборудования при аварийном сигнале

Практические советы

• Выбирайте наконечники Faston 250 с медным основанием и качественным омеднением - это снижает переходное сопротивление
• Проверяйте плотность посадки на плате: люфт вызывает перегрев и выход из строя
• При работе с индуктивными нагрузками (двигатели, соленоиды) рекомендуется параллельно контактам установить RC-демпфер
• Не перегружайте реле - длительная работа на пределе 20 А требует хорошего теплоотвода
• При замене убедитесь, что новое реле имеет ту же комбинацию контактов NO+NC - другие модели серии 65 могут отличаться
