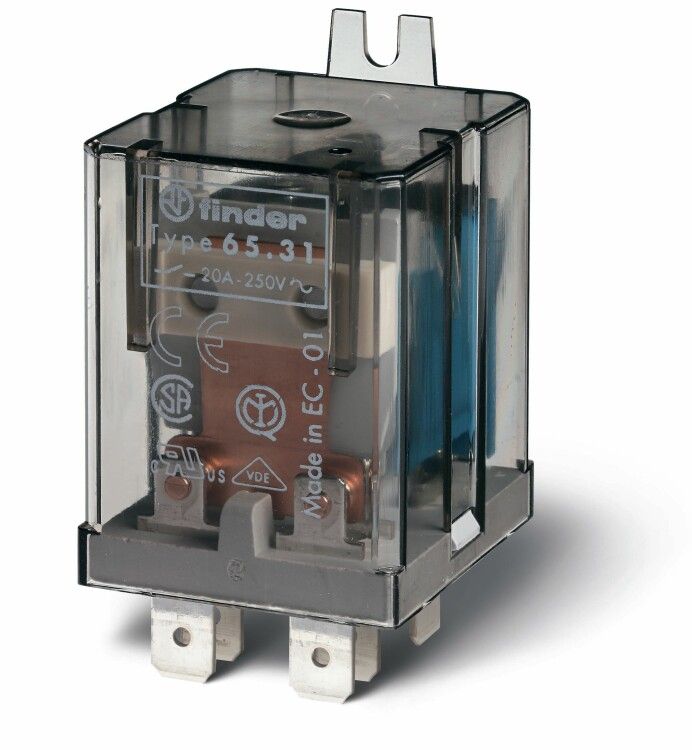

Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3x0.8мм); 1NO 30A; контакты AgCdO (зазор 3мм) | 653182400300 Finder 65.31.8.240.0300

Реле силовое электромеханическое Finder 65.31.8.240.0300 предназначено для коммутации нагрузок до 30 А в цепях переменного тока. Устройство устанавливается на монтажную плату через фланец и подключается через наконечники Faston 250, что обеспечивает быстрый и надёжный монтаж. Подходит для автоматизации оборудования, систем управления и промышленной электроники.

Назначение и область применения

Реле силовое электромеханическое Finder 65.31.8.240.0300 используется как промежуточное устройство для управления мощными нагрузками слаботочным сигналом. Его применяют там, где требуется изолированное включение/выключение цепей: в панелях управления, станках, конвейерах, системах освещения и HVAC. Катушка с напряжением 240 В AC позволяет работать в сетях промышленного типа без необходимости дополнительных преобразователей.

Технические характеристики

• Напряжение катушки: 240 В AC
• Номинальный ток контактов: 30 А
• Тип контакта: 1 нормально открытый (1NO)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - устойчив к дуге и износу
• Зазор между контактами: ≥3 мм - соответствует требованиям безопасности для высоких токов
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Степень защиты: IP20 - защищает от доступа пальцами и твёрдых предметов >12,5 мм, не защищено от воды
• Подключение: плоские штекеры Faston 250 (6,3×0,8 мм)
• Способ монтажа: на монтажную плату с использованием монтажного фланца
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Корпус: пластиковый, самозагасающий
• Поляризация: свободная - можно подключать катушку любым способом

Совместимость и монтаж

Реле Finder 65.31.8.240.0300 совместимо со стандартными наконечниками Faston 250 (6,3×0,8 мм). Для монтажа используйте печатную плату с отверстиями под фланец. Убедитесь, что зазор между выводами достаточен для безопасного расстояния утечки - особенно важно при работе с 240 В AC. Монтажный фланец обеспечивает жёсткую фиксацию и снижает механическую вибрацию. Не рекомендуется использовать с гнездами других типов - возможна плохая контактная передача.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность электромеханических реле. Зазор контактов ≥3 мм соответствует требованиям для изоляции в цепях до 500 В. Применение материалов AgCdO повышает долговечность при переключении индуктивных нагрузок и снижает риск сваривания контактов.

Преимущества

• Высокая надёжность контактов AgCdO - подходят для частых включений и индуктивных нагрузок (например, двигатели, трансформаторы)
• Фланцевый монтаж обеспечивает устойчивость к вибрациям и тепловому расширению
• Широкий рабочий диапазон температур (УХЛ4) - подходит для неотапливаемых помещений и холодных цехов
• Отсутствие полярности у катушки - упрощает подключение и снижает вероятность ошибки при сборке
• Чёткая механическая фиксация - не требует дополнительных креплений

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг и пара
• Не подходит для постоянного тока (DC) - только переменный ток 240 В AC
• Максимальный ток 30 А - нельзя применять для нагрузок выше этого значения даже кратковременно
• Не имеет встроенной защиты от перегрузок или коротких замыканий - необходимо внешнее защитное оборудование
• Не рассчитан на монтаж в щитах с плотной компоновкой - требует минимального зазора вокруг для теплоотвода

Примеры использования

• Управление двигателем насоса в системе водоснабжения
• Включение нагревательных элементов в термостатах
• Коммутирование светильников в промышленном освещении
• Интерфейс между PLC и силовой частью станка
• Автоматизация системы вентиляции с управлением по таймеру

Практические советы

• Проверьте соответствие размера наконечника - Faston 250 (6,3×0,8 мм) - перед установкой. Использование другого размера может повредить контакты.
• При монтаже на плату соблюдайте шаг выводов - он должен точно совпадать с отверстиями на плате.
• Для длительной работы при максимальной нагрузке (30 А) обеспечьте хорошую вентиляцию вокруг реле - перегрев сокращает срок службы.
• При подключении катушки 240 В AC используйте предохранители на входе - это продлит жизнь реле и всей системы.
• Не устанавливайте рядом с источниками сильных ЭМИ - возможно ложное срабатывание.
• При замене - проверьте, что новое реле также имеет контакты AgCdO и тот же зазор ≥3 мм - это критично для безопасности.
