Силовое электромеханическое реле; монтаж на печатную плату, раздвоенные выводы; 1NO+1NC 20A; контакты AgCdO; катушка 230В AC | 656182300000 Finder 65.61.8.230.0000

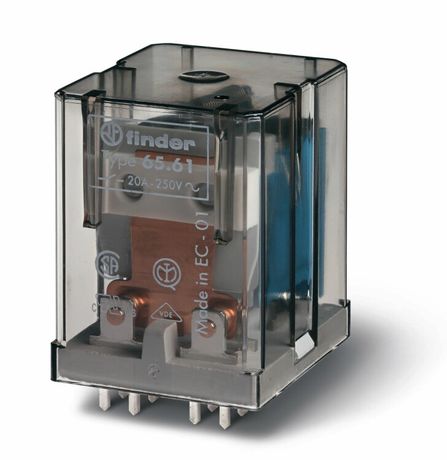

Реле силовое электромеханическое Finder 65.61.8.230.0000 предназначено для коммутации нагрузок до 20 А в цепях переменного тока. Устройство устанавливается прямо на печатную плату, что делает его удобным решением для компактных автоматических систем. Контакты из серебра с кадмием и оксидом обеспечивают долгую работу даже при высоких токах.

Назначение и область применения

Реле силовое электромеханическое Finder 65.61.8.230.0000 используется для управления мощными нагрузками через слаботочные сигналы. Подходит для встраивания в устройства автоматизации: панели управления, контроллеры, системы безопасности, оборудование с частотными преобразователями. Применяется там, где требуется надёжная коммутация с двойной функцией - одновременно размыкание и замыкание цепи.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение катушки: 230 В AC
• Номинальный ток контактов: 20 А
• Конфигурация контактов: 1 нормально разомкнутый (NO) + 1 нормально замкнутый (NC)
• Тип переключения: моностабильное (без фиксации, возврат при снятии напряжения)
• Способ монтажа: поверхностный монтаж на печатную плату (SMT), с раздвоенными выводами
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, допускает повышенную влажность)
• Материал контактов: серебро с кадмием и оксидом (повышает стойкость к дуге и износу)
• Поляризация: свободная - можно подключать любым способом
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле силовое электромеханическое Finder 65.61.8.230.0000 рассчитано на установку на печатную плату с шагом выводов 5 мм. Раздвоенные выводы позволяют использовать стандартные технологические процессы пайки, включая волновую и рефлюсную. Для надёжного соединения рекомендуется соблюдать габариты отверстий в плате - они должны соответствовать диаметру выводов (обычно 0,9–1,1 мм). Не требует дополнительных креплений. Максимальная плотность монтажа - следите за тепловыделением соседних элементов.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, механическую прочность и электрические параметры промежуточных реле. Сертифицировано для работы в промышленных условиях. Напряжение катушки 230 В AC обеспечивает совместимость с сетями Европы и стран СНГ. Отсутствие заземления корпуса - не является недостатком, так как устройство классифицируется как II класс защиты.

Преимущества

• Высокая коммутационная способность - 20 А при 230 В AC, подходит для двигателей, нагревательных элементов, освещения
• Контакты из серебра с кадмием и оксидом снижают риск сваривания и увеличивают срок службы при частых включениях
• Раздвоенные выводы повышают механическую устойчивость при пайке и вибрациях
• Моностабильное исполнение гарантирует возврат в исходное состояние после отключения питания - важно для аварийных ситуаций
• Компактный форм-фактор позволяет экономить место на плате

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - степень защиты IP20 не защищает от брызг и пыли
• Запрещён монтаж в местах с постоянными вибрациями выше 10 Гц - возможна потеря контакта
• Не следует применять в цепях с импульсными нагрузками выше 20 А - риск пробоя контактов
• Не работает при напряжении ниже 85 % от номинала (менее 195 В) - может не втянуть якорь
• Не подходит для постоянного тока - катушка рассчитана только на переменный ток 230 В

Примеры использования

• Управление насосами и вентиляторами в системах HVAC
• Коммутация нагревательных элементов в термокамерах
• Автоматический переключатель между основным и резервным питанием
• Цепи сигнализации и блокировки в станках с ЧПУ
• Панели управления бытовой и легкой промышленной техникой

Практические советы

• При проектировании платы учтите, что реле выделяет тепло - оставьте вокруг него зону свободного воздушного потока
• Для защиты от скачков напряжения на катушку добавьте варистор или диод (хотя для AC это не обязательно, но рекомендовано в чувствительных схемах)
• Проверяйте полярность подключения - хотя реле имеет свободную полюсность, для стабильной работы лучше соблюдать одинаковый порядок подключения всех аналогичных устройств
• При использовании в цепях с индуктивной нагрузкой (например, двигателями) используйте RC-цепочку или TVS-диод для гашения ЭДС самоиндукции
• Не применяйте в помещениях с химически активной средой - пластик корпуса не устойчив к растворителям и маслам
