Силовое электромеханическое реле; монтаж на печатную плату, раздвоенные выводы; 2CO 30A; контакты AgCdO; катушка 230В AC; сте | 662282300000 Finder 66.22.8.230.0000

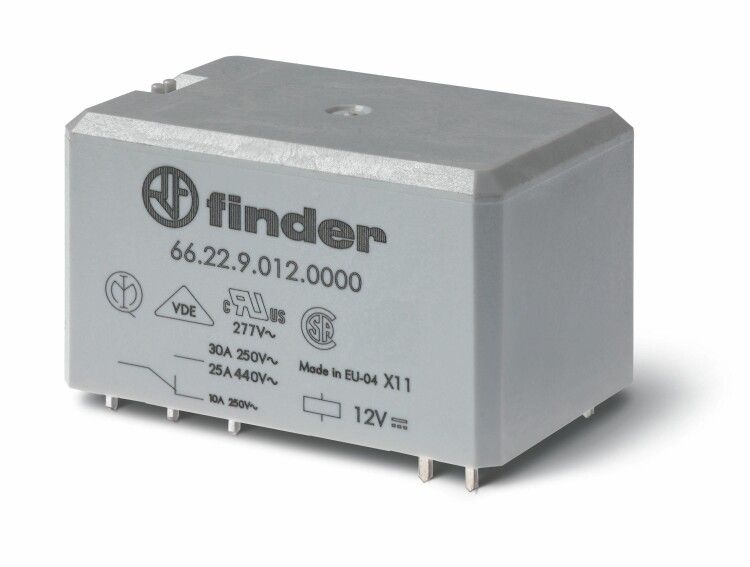

Реле силовое электромеханическое Finder 66.22.8.230.0000 предназначено для коммутации нагрузок до 30 А в цепях переменного тока. Монтаж на печатную плату и раздвоенные выводы делают его удобным для сборки автоматических устройств, особенно там, где важна компактность и надёжность. Этот тип реле часто применяют в промышленной автоматике, системах управления и оборудовании с высокой плотностью компонентов.

Назначение и область применения

Реле силовое электромеханическое Finder 66.22.8.230.0000 используется как промежуточное устройство для управления мощными нагрузками через слаботочные управляющие цепи. Подходит для включения/выключения оборудования с током до 30 А: насосов, нагревательных элементов, двигателей малой мощности, конвейеров, систем освещения и других устройств в промышленной автоматике. Благодаря монтажу на печатную плату, идеально встраивается в контроллеры, панели управления и распределительные щиты.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC)
• Коммутируемый ток: 30 А
• Количество контактов: 2 переключающих (2CO — два однократно замыкаемых контакта)
• Тип контактов: AgCdO (серебро с оксидом кадмия — устойчивы к дуге, долговечны при высоких токах)
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Способ монтажа: поверхностный монтаж на печатную плату (SMT), раздвоенные выводы для прочной фиксации
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищено от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25°C до +40°C, допустима повышенная влажность)
• Материал корпуса: термостойкий пластик
• Полюсность катушки: свободная — можно подключать любым способом
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 66.22.8.230.0000 совместимо со стандартными печатными платами с шагом выводов 5 мм. Раздвоенные выводы обеспечивают механическую устойчивость при пайке и снижают риск вырывания из платы при вибрациях. Для монтажа требуется паяльник с регулируемой температурой (не выше 260 °C, время пайки — не более 5 секунд на каждый вывод). Не используйте активные флюсы — они могут повредить изоляцию. Убедитесь, что площадь медной дорожки под каждым выводом соответствует рекомендованному размеру (обычно 1,5–2 мм²).

Безопасность и стандарты

Реле соответствует европейским нормам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к реле с размыкающими контактами) и EN 61810-7 (тестирование на долговечность). Контакты из AgCdO обеспечивают безопасную работу при коммутации индуктивных нагрузок. Применение в соответствии с классом защиты IP20 требует установки внутри закрытых корпусов, исключающих доступ к токоведущим частям.

Преимущества

• Высокая коммутационная способность — 30 А при 230 В AC, что позволяет управлять значительными нагрузками без внешних контакторов
• Использование контактов AgCdO увеличивает срок службы при частых включениях и высоких токах
• Раздвоенные выводы предотвращают деформацию при пайке и усиливают механическую связь с платой
• Климатическое исполнение УХЛ4 обеспечивает стабильную работу в условиях производственных помещений с колебаниями температуры и влажности
• Свободная поляризация упрощает монтаж и снижает вероятность ошибки при подключении катушки

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе — степень защиты IP20 не защищает от брызг, пыли и конденсата
• Запрещён монтаж в местах с постоянными вибрациями выше 10 Гц без дополнительной фиксации
• Не рассчитан на управление емкостными нагрузками свыше 100 мкФ без гашения импульсов
• Не подходит для постоянного тока — максимальный ток по DC будет значительно ниже, чем по AC
• Не использовать в помещениях с температурой ниже −25 °C или выше +40 °C

Примеры использования

• Управление тепловыми пушками в системах сушилок
• Включение насосов в системах охлаждения станков
• Коммутация светильников в автоматизированных линиях
• Управление двигателями конвейеров в пищевой промышленности
• Реализация логики в PLC-панелях с ограниченным пространством

Практические советы

• При проектировании платы учтите посадочное место — размеры реле Finder 66.22.8.230.0000 требуют зазора минимум 5 мм между соседними компонентами
• Для длительной работы с нагрузкой близкой к 30 А рекомендуется принудительное охлаждение или снижение рабочего тока до 25 А
• Проверьте соответствие напряжения сети 230 В ±10%. Перегрузка по напряжению вызывает перегрев катушки и выход из строя
• При использовании в цепях с индуктивной нагрузкой (двигатели, реле) обязательно применяйте RC-гасящий контур или варистор параллельно контактам
• Артикулы 66.22.8.230.0000 и 662282300000 — это один и тот же продукт; различие лишь в формате записи номера
