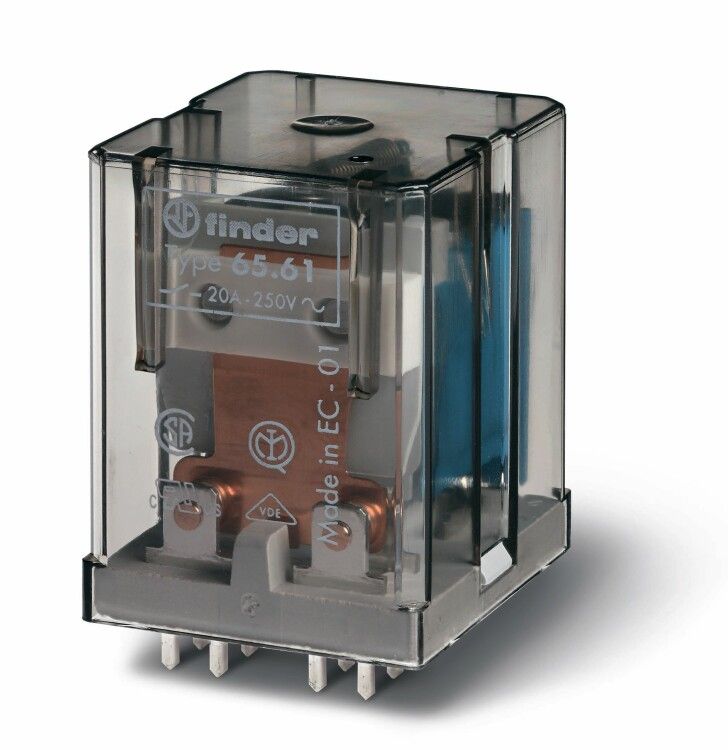

Силовое электромеханическое реле; монтаж на печатную плату, раздвоенные выводы; 1NO 30A; контакты AgCdO (зазор 3мм) | 656190240300 Finder 65.61.9.024.0300

Реле силовое электромеханическое Finder 65.61.9.024.0300 предназначено для коммутации нагрузок до 30 А в цепях постоянного тока, устанавливается прямо на печатную плату и применяется в автоматических системах, где важна надёжность и компактность. Модель из серии 65 отличается прочными контактами из AgCdO и зазором более 3 мм между контактами.

Назначение и область применения

Это промежуточное реле используется для управления мощными нагрузками через слаботочные сигналы. Подходит для встраивания в устройства управления, контроллеры, системы автоматизации и оборудование с высокой плотностью компонентов. Благодаря монтажу на печатную плату, Finder 65.61.9.024.0300 идеально подходит для серийного производства и компактных устройств — например, в промышленных станках, конвейерах, системах освещения и энергоэффективных преобразователях.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: 30 А (при 24 В DC)
• Тип контакта: один нормально открытый (1NO)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) — устойчив к дуге и износу
• Зазор между контактами: ≥3 мм — обеспечивает повышенную электрическую безопасность
• Способ монтажа: поверхностный монтаж на печатную плату (SMT), раздвоенные выводы
• Степень защиты: IP20 — защищает от доступа пальцев и крупных частиц, но не от воды и пыли
• Климатическое исполнение: УХЛ4 — работает при температуре от −25 °C до +40 °C, допустима повышенная влажность
• Поляризация: свободная — можно подключать катушку любым направлением
• Тип управления: моностабильное — возвращается в исходное состояние после отключения питания
• Корпус: пластиковый, самозагасящий

Совместимость и монтаж

Реле Finder 65.61.9.024.0300 имеет раздвоенные выводы, что позволяет использовать его в типовых отверстиях печатной платы с шагом 2,5 мм. Для монтажа требуется паяльник с регулируемой температурой — рекомендуемая температура пайки не выше 260 °C, время воздействия — не более 5 секунд на каждый вывод. Убедитесь, что площадка на плате соответствует габаритам реле: посадочное расстояние между выводами — 5,08 мм. Не используйте реле в условиях механических ударов или вибраций свыше 10g — это может вызвать ложное срабатывание.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности:

• EN 61810-1 — Общие требования к реле
• EN 61810-2 — Требования к реле для промышленного применения
• EN 61810-7 — Требования к реле с увеличенным воздушным зазором

Зазор контактов ≥3 мм соответствует классу III по EN 61810-7, что делает реле подходящим для работы в цепях с высокими переходными перенапряжениями.

Преимущества

• Высокая долговечность контактов благодаря материалу AgCdO — снижает риск сваривания и износа даже при частых включениях
• Увеличенный воздушный зазор повышает безопасность при работе с импульсными нагрузками и сетями с высокой индуктивностью
• Раздвоенные выводы обеспечивают надёжное крепление на плате и уменьшают риск отслоения при термических циклах
• Свободная полярность катушки упрощает проектирование схем и снижает вероятность ошибки при сборке
• Компактный форм-фактор позволяет экономить место на плате без потери мощности

Ограничения применения

• Не предназначен для установки в средах с высокой запылённостью, влажностью или агрессивными газами — IP20 не обеспечивает герметичность
• Не рассчитан на работу при напряжении выше 24 В DC — превышение может привести к перегреву и выходу из строя катушки
• Не следует применять в цепях переменного тока — реле специально спроектировано для постоянного тока
• Не рекомендуется для монтажа вблизи мощных источников тепла — температура окружающей среды не должна превышать +40 °C
• Отсутствуют встроенные фильтры помех — при использовании в чувствительных схемах требует внешней защиты

Примеры использования

• Управление двигателями постоянного тока в робототехнике
• Переключение нагревательных элементов в термостатах
• Коммутация световых модулей в промышленном освещении
• Активация соленоидов и клапанов в системах автоматического контроля
• Цифровые контроллеры с высокой плотностью компонентов — например, в системах управления лифтами или конвейерами

Практические советы

• При проектировании платы учтите минимальный зазор между дорожками — из-за зазора контактов ≥3 мм необходима достаточная изоляция между входом и выходом
• Для длительной работы при максимальном токе 30 А рекомендуется использовать медные площадки толщиной не менее 2 oz (70 мкм)
• Проверьте совпадение паяльных площадок с datasheet — раздвоенные выводы требуют точного соблюдения геометрии
• Если реле будет работать в режиме частых включений (>1000 циклов/час), предусмотрите теплоотвод или ограничьте продолжительность включения
• При замене аналога — проверьте соответствие материала контактов (AgCdO) и зазора; другие модели с обычным серебром быстрее выйдут из строя
