Силовое электромеханическое реле; монтаж на печатную плату, раздвоенные выводы; 2NO 30A; контакты AgCdO; катушка 24В DC; степ | 662290240300 Finder 66.22.9.024.0300

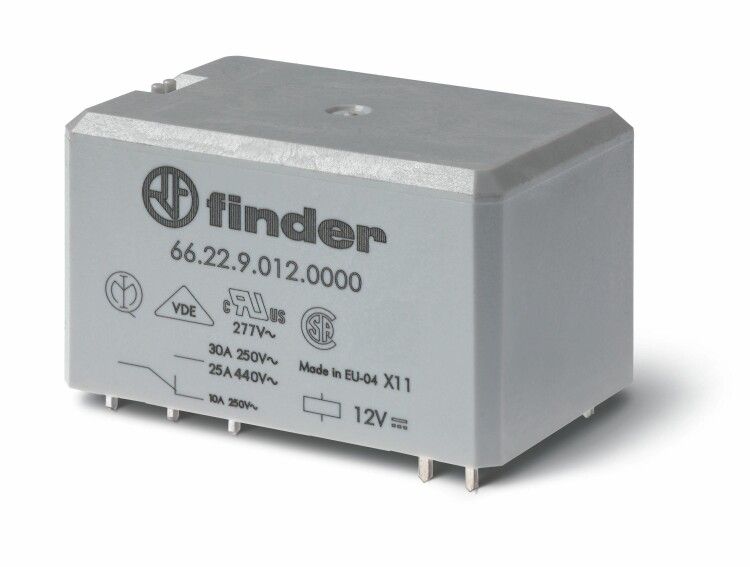

Реле силовое электромеханическое Finder 66.22.9.024.0300 - компактное промежуточное реле с двумя нормально разомкнутыми контактами на 30 А, предназначенное для установки на печатную плату. Подходит для управления нагрузками постоянного тока в автоматизированных системах, где важна надёжность коммутации и устойчивость к климатическим условиям.

Назначение и область применения

Реле Finder 66.22.9.024.0300 используется для переключения мощных цепей постоянного тока с помощью слаботочного сигнала. Его применяют в устройствах управления, промышленной автоматизации, системах безопасности и оборудовании с жесткими требованиями к сроку службы контактов. Благодаря высокой коммутационной способности и материалу контактов AgCdO, реле подходит для частых включений/выключений даже при индуктивных нагрузках.

Технические характеристики

• Напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток: до 30 А на каждый контакт
• Количество контактов: 2 нормально разомкнутых (2NO)
• Тип контактов: одинарные, из сплава серебро-оксид кадмия (AgCdO)
• Способ монтажа: через раздвоенные выводы на печатную плату
• Степень защиты: IP20 (защита от доступа пальцев и крупных частиц, но не от воды)
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +55 C, допускает повышенную влажность и запылённость
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Поляризация: свободная - можно подключать любым образом (+ и −)

Совместимость и монтаж

Реле Finder 66.22.9.024.0300 имеет раздвоенные выводы - это позволяет использовать более широкую дорожку на плате, снижает риск перегрева и повышает механическую прочность соединения. Для монтажа требуется стандартное отверстие под выводы диаметром около 1,0–1,2 мм. Печатная плата должна обеспечивать достаточную теплопроводность, особенно при работе на предельном токе 30 А. Не рекомендуется применять реле в местах с сильными вибрациями без дополнительной фиксации.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, долговечность и электрические параметры промежуточных реле. Сертификация гарантирует соответствие требованиям к изоляции, пробивному напряжению и термостойкости материала корпуса.

Преимущества

• Высокая коммутационная способность - 30 А при постоянном токе благодаря материалу контактов AgCdO
• Устойчивость к окислению и дуговым разрядам - AgCdO продлевает срок службы контактов
• Климатическое исполнение УХЛ4 - надёжная работа в суровых условиях (холод, влага, пыль)
• Раздвоенные выводы обеспечивают лучшую теплоотдачу и уменьшают вероятность отслоения от платы
• Свободная поляризация - упрощает проектирование схем и снижает риск ошибок при сборке

Ограничения применения

• Не предназначено для работы в средах с прямым попаданием воды или паров - степень защиты IP20 не защищает от брызг и влаги
• Не подходит для переменного тока - катушка рассчитана только на 24 В постоянного тока
• Запрещена установка в замкнутых герметичных корпусах без вентиляции - возможен перегрев при длительной нагрузке 30 А
• Не рекомендуется для частых включений при сверхтоковых режимах (например, короткие замыкания) - это сокращает срок службы контактов

Примеры использования

• Управление двигателями постоянного тока в робототехнике и конвейерах
• Переключение нагревательных элементов в контроллерах температуры
• Интерфейсы между микроконтроллерами и мощными потребителями (электромагниты, клапаны, лампы)
• Аварийные системы отключения в промышленных станках

Практические советы

• При использовании на максимальном токе 30 А убедитесь, что следы на печатной плате имеют ширину не менее 1,5 мм и медную толщину 35 мкм (1 oz)
• Добавьте демпферную цепь (диод или RC-цепь) параллельно индуктивной нагрузке - это снизит дуговой износ контактов
• Проверяйте посадочные отверстия перед пайкой - раздвоенные выводы требуют точного совпадения с габаритами платы
• При хранении избегайте воздействия агрессивных газов - AgCdO чувствителен к серосодержащим соединениям
• Для проверки работоспособности используйте мультиметр в режиме прозвонки - при подаче 24 В DC на катушку контакты должны замыкаться с характерным щелчком
