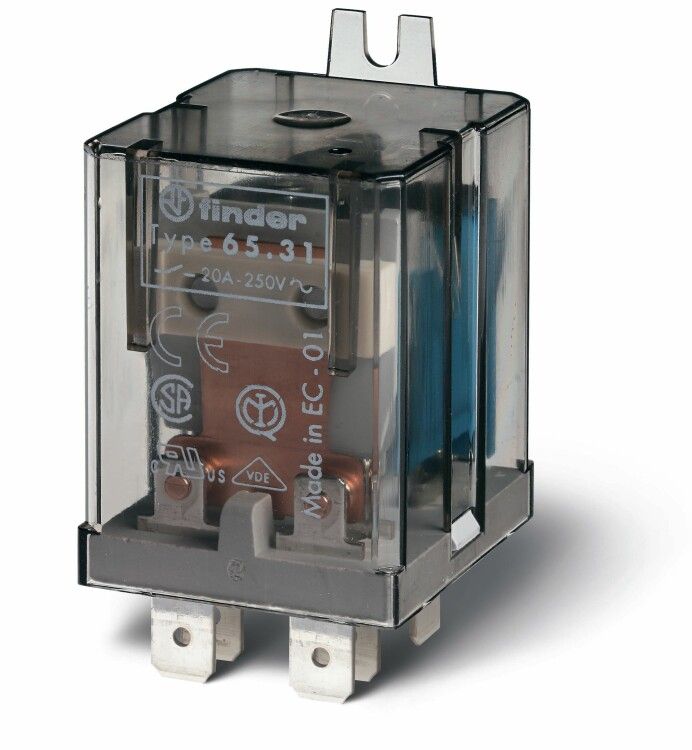

Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3x0.8мм); 1NO 30A; контакты AgCdO (зазор ≥ 3мм) | 653190240309 Finder 65.31.9.024.0309

Реле силовое электромеханическое Finder 65.31.9.024.0309 - это промежуточное устройство для коммутации нагрузок до 30 А постоянного тока с использованием быстроразъёмных соединений Faston 250. Подходит для автоматизации, управляемых систем и промышленной электроники, где требуется надёжное включение/выключение цепей с высокой долговечностью.

Назначение и область применения

Реле Finder 65.31.9.024.0309 используется для управления мощными цепями с помощью слаботочных сигналов. Его применяют там, где нужна изоляция между управляющей и силовой частью системы - например, в контроллерах, пультах управления, станках, конвейерах, системах освещения и нагрева. Благодаря контактом на основе AgCdO (серебро-оксид кадмия) реле выдерживает частые включения при высоких токах, включая индуктивные нагрузки.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки: 24 В DC
• Коммутируемый ток: 30 А
• Число нормально открытых (НО) контактов: 1
• Тип контактов: одинарный, с зазором не менее 3 мм
• Материал контактов: серебро-оксид кадмия (AgCdO)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения)
• Подключение: плоские штекеры Faston 250 (6,3×0,8 мм)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, допускается повышенная влажность)
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)

Совместимость и монтаж

Реле Finder 65.31.9.024.0309 монтируется на печатную плату через штекерные наконечники Faston 250. Для установки нужны соответствующие гнёзда на плате - они должны точно совпадать с размером 6,3×0,8 мм. Отдельный монтажный фланец отсутствует, поэтому реле нельзя закрепить болтами - оно держится только за контакты. Убедитесь, что площадка на плате прочная и не деформируется при вставке/извлечении. Рекомендуется использовать паяльник с регулируемой температурой, чтобы не повредить корпус при пайке.

Безопасность и стандарты

Реле соответствует европейским стандартам безопасности:

• EN 61810-1 - Общие требования к реле
• EN 61810-2 - Требования к реле с механическими контактами
• EN 61810-7 - Требования к реле для контрольных и сигнализационных цепей

Эти стандарты гарантируют соответствие реле требованиям по электробезопасности, тепловой стойкости и механической надёжности.

Преимущества

• Высокая долговечность контактов благодаря материалу AgCdO - меньше сваривания и износа при коммутации больших токов
• Зазор контактов ≥3 мм обеспечивает безопасную изоляцию даже при высоких напряжениях
• Широкий диапазон рабочих температур (УХЛ4) позволяет применять в неотапливаемых помещениях
• Свободная полярность катушки упрощает монтаж и снижает риск ошибок при подключении
• Известный бренд Finder - проверенная надёжность в промышленном оборудовании

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - IP20 не защищает от пыли и брызг
• Нельзя использовать в условиях сильной вибрации без дополнительной фиксации - отсутствие фланца делает реле уязвимым к механическому воздействию
• Не рекомендуется для коммутации емкостных нагрузок выше 30 А - возможны скачки тока и повреждение контактов
• Не подходит для замены реле с фланцем - требует специфической платы с гнездами Faston

Примеры использования

• Управление двигателями постоянного тока в промышленных автоматах
• Переключение нагревательных элементов в термокамерах
• Контроль освещения в системах аварийной сигнализации
• Интерфейс между PLC и силовыми цепями в сборочных линиях
• Автоматические выключатели в распределительных щитах с низким уровнем помех

Практические советы

• Проверьте перед монтажом, что гнёзда на плате рассчитаны именно на Faston 250 (6,3×0,8 мм) - другие типы (например, 4,8 мм) не подходят
• При пайке используйте не более 2–3 секунд на каждый вывод - перегрев может деформировать пластиковый корпус
• Для длительной работы при максимальном токе (30 А) обеспечьте хорошую теплоотводящую поверхность под реле - избегайте плотной компоновки рядом с другими нагревающимися элементами
• Если реле будет работать в условиях частых включений (>1000 циклов/час), убедитесь, что нагрузка не имеет значительной индуктивности - иначе срок службы контактов снизится
• Артикул 65.31.9.024.0309 - это точная ссылка для заказа запасных частей; сохраните её в технической документации оборудования
