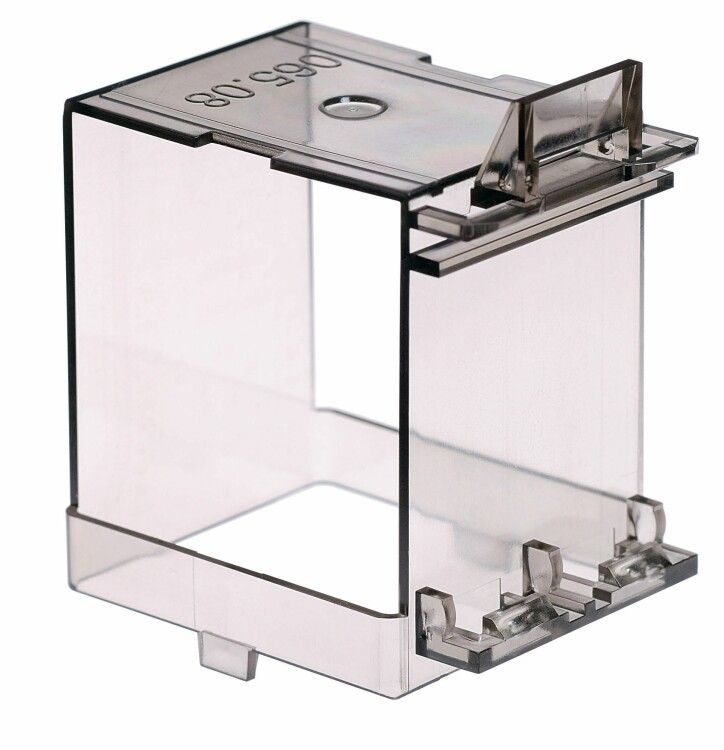

Адаптер задний для рейки 35мм реле 65 серии FINDER 06508 65.08

Адаптер задний для рейки 35 миллиметров (EN 50022) для реле 65 серии от Finder позволяет надёжно закрепить реле серии 65 на DIN-рейке, обеспечивая устойчивую фиксацию и доступ к контактам. Артикулы 65.08 и 06508 соответствуют одному изделию - это универсальный элемент сборки для автоматических систем.

Назначение и область применения

Адаптер задний для рейки 35 миллиметров (EN 50022) для реле 65 серии используется для установки реле серии 65 на стандартную DIN-рейку шириной 35 мм. Он служит переходным элементом между корпусом реле и металлической направляющей, позволяя легко монтировать и демонтировать устройство без инструментов. Применяется в распределительных щитах, пультах управления, промышленной автоматизации - там, где требуется быстрая замена реле и компактная организация оборудования.

Технические характеристики

• Тип изделия: адаптер задний для монтажа на DIN-рейку
• Напряжение: 220 В - указывает на совместимость с сетями переменного тока, но сам адаптер не коммутирует ток, он лишь механический крепёж
• Способ монтажа: монтажная плата - адаптер фиксируется на рейке, а реле вставляется в него сверху
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к химическим воздействиям
• Диапазон рабочих температур: от -40 до +70 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в помещениях с повышенной влажностью
• Цвет: прозрачный - позволяет визуально контролировать состояние крепления и наличие повреждений
• Нормативные документы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие требованиям безопасности для электромагнитных реле и их компонентов

Совместимость и монтаж

Адаптер предназначен исключительно для реле серии 65 от Finder. Он несовместим с другими сериями, даже если они имеют аналогичный внешний вид. Монтаж выполняется просто: адаптер защёлкивается на DIN-рейке 35 мм (стандарт EN 50022), после чего реле 65 серии вставляется в него сверху до характерного щелчка. Для снятия достаточно слегка потянуть реле вверх - адаптер остаётся на рейке. Инструменты не требуются.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность, прочность и долговечность электромагнитных реле и их вспомогательных элементов. Степень защиты IP20 гарантирует, что при правильной установке внутри электрошкафа риск поражения током минимален. Климатическое исполнение УХЛ4 подтверждает соответствие условиям эксплуатации в России и странах СНГ.

Преимущества

• Обеспечивает быстрый и надёжный монтаж без болтов и винтов
• Позволяет менять реле без демонтажа всей системы
• Прозрачная конструкция даёт возможность проверить целостность крепления
• Работает в широком температурном диапазоне - от мороза до высокой температуры
• Не требует обслуживания и не имеет движущихся частей

Ограничения применения

• Не предназначена для открытых площадок или помещений с высокой запылённостью - IP20 не защищает от пыли и брызг воды
• Подходит только для реле серии 65; другие модели не будут правильно фиксироваться
• Не следует использовать в средах с агрессивными химическими веществами - материал корпуса устойчив, но не ко всем растворителям
• Запрещено применять в качестве самостоятельного выключающего устройства - это только крепёжный элемент

Примеры использования

• Установка в силовые шкафы промышленных станков для управления двигателями
• Фиксация реле в системах конвейеров на пищевых производствах
• Монтаж в распределительных щитах зданий для управления освещением и вентиляцией
• Использование в системах автономного контроля температуры в холодильных камерах

Практические советы

• Перед установкой убедитесь, что DIN-рейка имеет точный профиль 35 мм - отклонения более +-0,5 мм могут затруднить защёлкивание
• Не используйте адаптер с реле других серий - даже если они кажутся одинаковыми, различия в форме контактов могут вызвать перегрев или плохой контакт
• Проверьте, чтобы реле полностью вошло в адаптер - недостаточно глубокая посадка снижает надёжность соединения
• При необходимости замены реле всегда отключайте питание - хотя адаптер не проводит ток, сами контакты реле находятся под напряжением
• Храните адаптеры в сухом месте - хоть они и не чувствительны к влаге, длительное воздействие может повредить пластик
