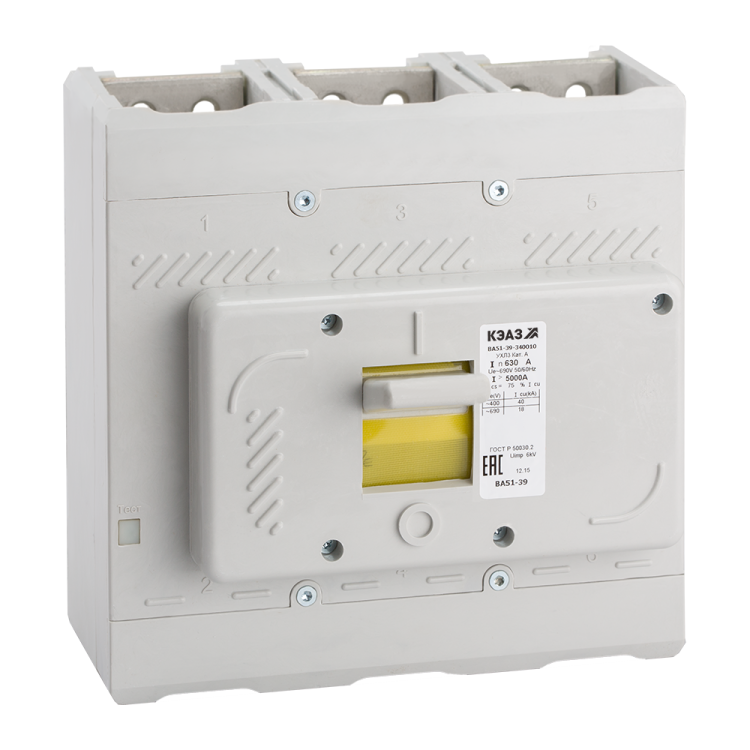

Выключатель автоматический 250А 2500Im ВА51-39-340010 УХЛ3 690В AC КЭАЗ 220750

Автоматический выключатель ВА51-39-340010 от КЭАЗ — трёхполюсный силовой аппарат в литом корпусе с номинальным током 250 А и отключающей способностью 40 кА. Предназначен для защиты сетей переменного тока до 690 В в промышленных установках, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель ВА51-39-340010 используется для защиты электрических цепей от перегрузок, коротких замыканий и значительных проседаний напряжения. Также он допускает нечастые ручные включения и отключения нагрузки. Подходит для установки в распределительных щитах промышленных объектов: на заводах, в цехах, на насосных станциях, в системах конвейеров и других мощных потребителей переменного тока.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC), частота 50/60 Гц
• Номинальный ток: 250 А
• Номинальная отключающая способность: 40 кА — способен безопасно отключить максимальный ток короткого замыкания в сети
• Количество полюсов: 3
• Тип расцепителя: комбинированный — электромагнитный (для КЗ) и тепловой (для перегрузки)
• Уставка магнитного расцепителя: 2500 А — срабатывает при токе, превышающем номинал в 10 раз
• Максимальное сечение кабеля: 120 мм² — позволяет подключать крупные медные проводники
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ3 — работает при температурах от -60 °C до +40 °C, устойчив к влажности и колебаниям температуры в холодном климате
• Тип подключения: винтовое — зажимы для кабелей фиксируются болтами
• Способ монтажа: на монтажную плату — закрепляется через отверстия в основании
• Привод: ручной рычажковый — управление осуществляется вручную
• Количество вспомогательных контактов: 0 — нет возможности подключения сигнализации или удаленного управления

Совместимость и монтаж

Выключатель ВА51-39-340010 предназначен для установки на монтажную плиту или раму с соответствующими отверстиями. Для правильного монтажа необходимо соблюдать шаг крепления и использовать болты, указанные в технической документации КЭАЗ. Подключение кабелей выполняется через винтовые зажимы — рекомендуется затягивать их моментом, соответствующим сечению провода (до 120 мм²). Отсутствие вспомогательных контактов исключает возможность интеграции в системы автоматизации без внешних модулей.

Безопасность и стандарты

Автоматический выключатель ВА51-39-340010 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-081-05758109-2011. Принадлежит к категории изделий, прошедших сертификацию в Реестре средств измерений РФ (код РЭ-2514/20). Конструкция обеспечивает внутреннюю дугогашение, предотвращая выброс пламени при отключении больших токов.

Преимущества

• Высокая отключающая способность (40 кА) делает его подходящим для сетей с высокой потенциальной энергией КЗ
• Широкий диапазон рабочих температур (-60…+40 °C) позволяет применять в суровых условиях — на открытых площадках, в холодильных комплексах, на севере
• Литой корпус обеспечивает механическую прочность и долговечность даже при вибрациях
• Комбинированная система расцепления (электромагнитная + тепловая) даёт точную защиту как от кратковременных скачков, так и от длительных перегрузок

Ограничения применения

• Не предназначен для частых операций включения/отключения — рассчитан на нечастое использование
• IP20 не обеспечивает защиту от воды, пыли и брызг — нельзя устанавливать во влажных помещениях без дополнительной оболочки
• Отсутствие вспомогательных контактов ограничивает функциональность — невозможно подключить сигнал “включен”/“отключен” или дистанционное управление
• Подходит только для переменного тока — не применяется в цепях постоянного тока выше 440 В
• Требуется жёсткая фиксация на монтажной плате — не подходит для DIN-рейки

Примеры использования

• Защита главного ввода на производственной линии с двигателями суммарной мощностью до 150–180 кВт
• Щитовая распределения питания на холодильном складе с компрессорными группами
• Централизованное отключение питания группы станков при аварийной ситуации
• Системы водоснабжения с большими насосами в регионах с экстремальными зимними температурами

Практические советы

• При выборе убедитесь, что посадочные отверстия на вашей монтажной плате совпадают с габаритами ВА51-39-340010 — иначе потребуется доработка крепления
• Используйте кабель сечением не более 120 мм²; при меньшем сечении — проверьте плотность зажима, чтобы избежать нагрева
• Не используйте этот выключатель там, где нужна автоматическая блокировка или дистанционное управление — для этого требуются модели с вспомогательными контактами
• Проверяйте соответствие уставки (2500 А) расчетному току КЗ в вашей сети — слишком низкий порог вызовет ложные срабатывания, слишком высокий — риск повреждения оборудования
• При работе в условиях низких температур (ниже -40 °C) перед первым включением дайте устройству адаптироваться — возможна временная повышенная жёсткость механизма
