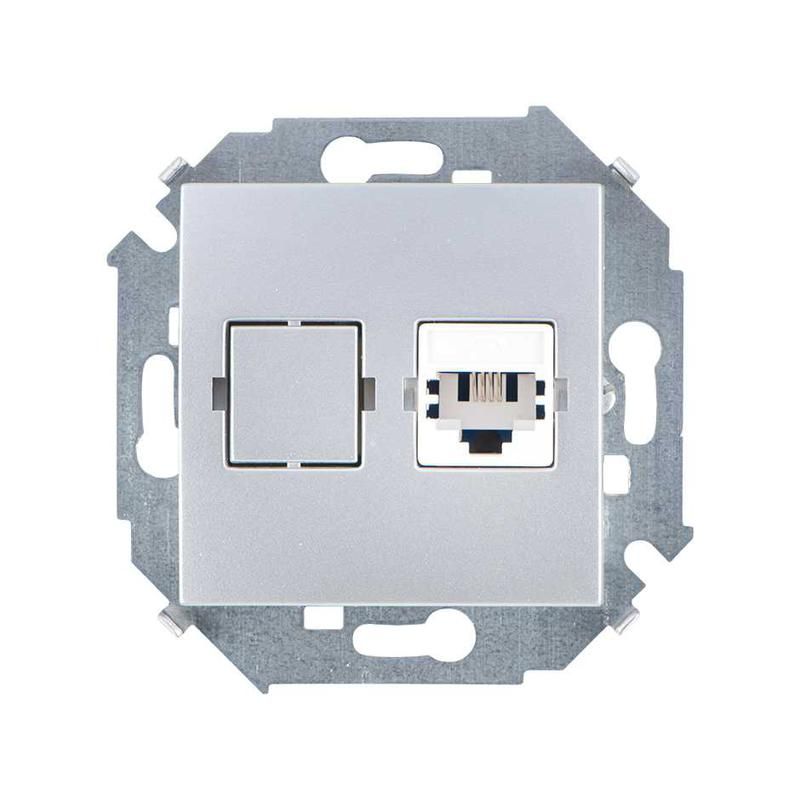

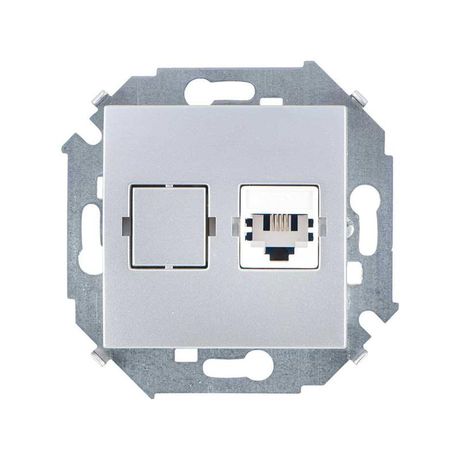

Механизм розетки телеф. СП Simon15 RJ11 алюм. Simon 1591480-033

Розетка телефонная RJ11, винтовой зажим, алюминий от бренда Simon с артикулом 1591480-033 предназначена для подключения телефонных устройств и модемов через стандартный разъем RJ11. Конструкция с алюминиевой накладкой и винтовым зажимом обеспечивает надежное соединение проводов, а степень защиты IP20 делает её подходящей для внутренней установки в помещениях.

Назначение и область применения

Эта розетка используется для подключения телефонной аппаратуры, факсов, ADSL-модемов и других устройств, работающих по аналоговой линии связи. Подходит для монтажа в жилых домах, офисах, административных зданиях и на предприятиях, где требуется организовать точку доступа к телефонной сети. Установка выполняется скрытым способом - в стеновые коробки, что позволяет сохранить эстетичный вид интерьера.

Технические характеристики

• Тип разъема: RJ11 - стандартный 4- или 6-контактный разъем для телефонных линий
• Тип крепления: винтовой - надежное механическое закрепление механизма в монтажной коробке
• Способ присоединения: винтовые зажимы - позволяют зафиксировать одножильные и многожильные провода до 1,5 мм2
• Номинальный ток: 1 А - рассчитана на слаботочные цепи, не предназначена для питания высокомощного оборудования
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, устойчива к повышенной влажности в пределах нормы
• Цвет: серый - соответствует большинству интерьерных решений
• Количество постов: 1 - одна точка подключения
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие техническим условиям производителя

Совместимость и монтаж

Розетка совместима со стандартными монтажными коробками глубиной 40–50 мм, используемыми для скрытой проводки. Для монтажа необходимо подготовить отверстие в стене, вставить корпус в коробку и зафиксировать его винтами. Кабель UTP/FTP с жилами до 1,5 мм2 заводится в винтовые клеммы - каждую пару следует подключать строго по цветовой схеме (обычно бело-оранжевая и оранжево-белая для контактов 2 и 5). Накладка легко снимается для обслуживания, но не требует специальных инструментов.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ТУ 3464-001-77313241-08. Степень защиты IP20 исключает риск поражения током при случайном прикосновении к контактам, однако не защищает от попадания влаги - применение в ванных комнатах, на улице или в сырых помещениях запрещено. Материал корпуса - алюминий, который не горит и не выделяет токсичных веществ при перегреве.

Преимущества

• Надежные винтовые зажимы обеспечивают долговечный контакт без окисления
• Алюминиевая накладка прочна, не деформируется при затяжке винтов
• Простая сборка - не требует пайки или обжима
• Поддерживает стандартную проводку категории 5E - гарантирует качественную передачу сигнала на расстояния до 100 метров
• Серый цвет гармонирует с другими элементами электроустановок Simon

Ограничения применения

• Не подходит для подключения сетевых устройств PoE - напряжение и ток выше допустимых значений
• Запрещено использовать в условиях повышенной влажности, на улице или в неотапливаемых помещениях из-за IP20
• Не предназначен для работы с цифровыми системами (например, VoIP-телефонами с питанием от сети)
• Не совместим с разъемами RJ45 - нельзя использовать вместо Ethernet-розетки

Примеры использования

• Подключение стационарного телефона в офисе
• Присоединение ADSL-модема к телефонной линии в квартире
• Интеграция в системы охранной сигнализации с передачей сигналов по телефонному каналу
• Обустройство точки связи в медицинских учреждениях для факсимильной связи

Практические советы

• Перед монтажом обязательно отключите телефонную линию - даже малое напряжение может повредить оборудование
• При использовании многожильного провода скрутите жилы плотно, чтобы они не выпадали из зажима
• Не затягивайте винты слишком сильно - можно повредить пластиковые контакты внутри механизма
• Проверьте, что ваша телефонная линия действительно использует разъем RJ11 - некоторые современные системы применяют другие типы
• Если планируете заменить старую розетку, сверьте габариты монтажной коробки - новая модель должна точно входить в существующее отверстие
