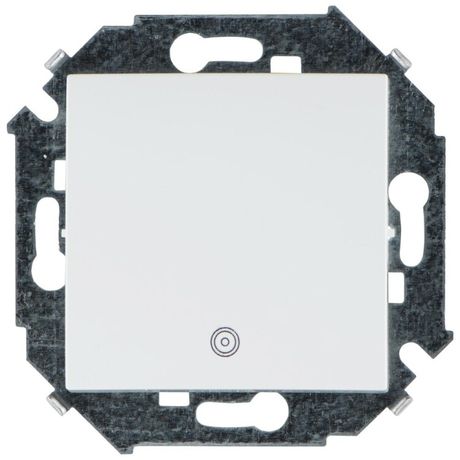

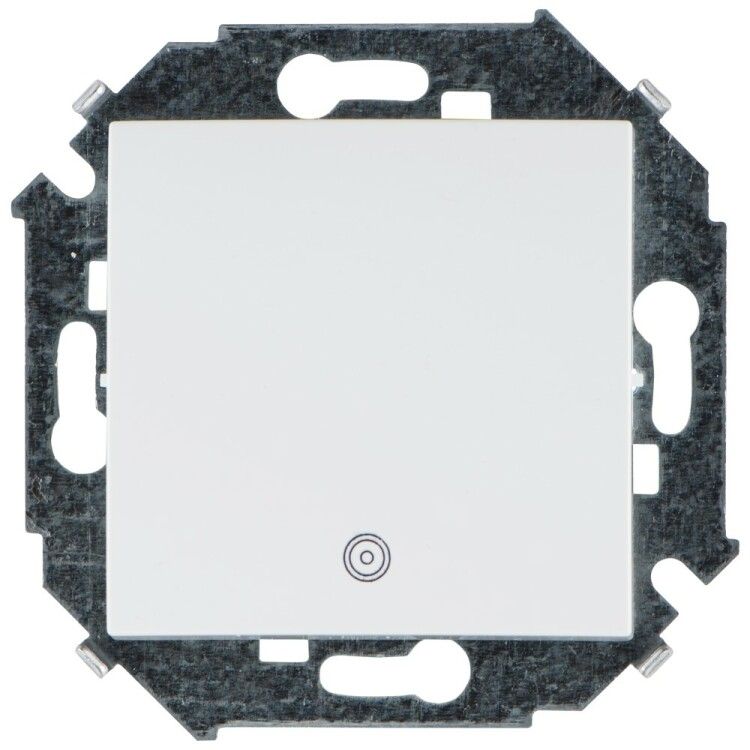

Механизм кнопки клавишной 1-м СП с пиктограм. 16А Simon15 бел. 1591150-030

Кнопка клавишная с пиктограммой 16А 250В винтовой зажим белого цвета от бренда Simon (артикул 1591150-030) предназначена для управления устройствами через однократное нажатие - например, для вызова персонала или активации сигнализации. Устройство рассчитано на скрытую установку в стену и работает в условиях умеренного климата.

Назначение и область применения

Эта кнопка используется для передачи команд в слаботочных цепях - например, чтобы включить звонок, оповестительную систему или сигнал тревоги. Подходит для установки в жилых домах, офисах, больницах, школах и других помещениях с постоянным температурным режимом. Клавиша имеет пиктограмму «Звонок», что сразу указывает её функцию без надписей.

Технические характеристики

• Номинальное напряжение: 250 В - допустимо подключение к бытовым сетям переменного тока
• Номинальный ток: 16 А - способна коммутировать нагрузки до 3,5 кВт при 220 В
• Тип контактов: один замыкающий (NO) - при нажатии замыкает цепь, при отпускании размыкает
• Степень защиты: IP20 - защищает от доступа пальцев, но не от воды и пыли; подходит только для внутренней установки
• Размеры: 70×70×35 мм - совместим со стандартными подрозетниками
• Материал корпуса: пластик - устойчив к механическому воздействию, не проводит ток
• Климатическое исполнение: УХЛ3 - работает при температуре от −10C до +40C и влажности до 80%
• Способ монтажа: скрытая установка - механизм фиксируется внутри стены, внешняя часть выступает лишь на уровень отделки
• Маркировка: символ «Звонок» - международно распознаваемый значок, соответствует ГОСТ Р 51733

Совместимость и монтаж

Кнопка 1591150-030 устанавливается в стандартные металлические или пластиковые подрозетники глубиной не менее 35 мм. Для подключения используются винтовые зажимы - подходят провода сечением до 2,5 мм2. Механизм с накладкой позволяет легко менять лицевую панель без демонтажа всего устройства. Напряжение питания не требует специальных преобразователей - подключается напрямую к сети 220–250 В.

Безопасность и стандарты

Произведено согласно ТУ 3464-001-77313241-08. Соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Отсутствие защиты от влаги (IP20) исключает применение в сырых местах - банях, кухнях без защиты, на улице.

Преимущества

• Чёткая визуальная идентификация благодаря пиктограмме - не требуется надпись
• Простая замена накладки - можно изменить обозначение, сохранив механизм
• Надёжные винтовые зажимы - обеспечивают долгий контакт без окисления
• Совместимость с большинством подрозетников - не требует доработки стены
• Высокая механическая прочность корпуса из пластика - устойчива к повреждениям при эксплуатации

Ограничения применения

• Не подходит для установки во влажных помещениях - IP20 не обеспечивает защиту от брызг и пара
• Не рекомендовано использование вне помещений - не выдерживает перепады температур ниже −10C и высокую влажность
• Подходит только для коммутации слаботочных и осветительных цепей - не предназначен для управления мощной техникой (например, двигателями выше 3 кВт)
• Одиночный замыкающий контакт - нельзя использовать для двухпозиционных схем (вкл./выкл.) без дополнительных элементов

Примеры использования

• Дверной звонок в квартире или офисе
• Сигнал вызова медперсонала в больничной палате
• Кнопка экстренной связи в учебном классе
• Активация светового оповещения в коридоре
• Управление реле или контроллером в автоматических системах

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть минимум 35 мм, иначе кнопка не войдёт полностью
• При подключении используйте провода с изоляцией, плотно затягивайте винты - плохой контакт вызывает нагрев
• Не применяйте вблизи источников тепла - пластик деформируется при температуре свыше 50C
• Если нужна другая пиктограмма - можно заказать отдельную накладку, совместимую с этим механизмом
• Для многоквартирных домов предпочтительно использовать эту модель вместо обычных кнопок - она более узнаваема и безопасна
