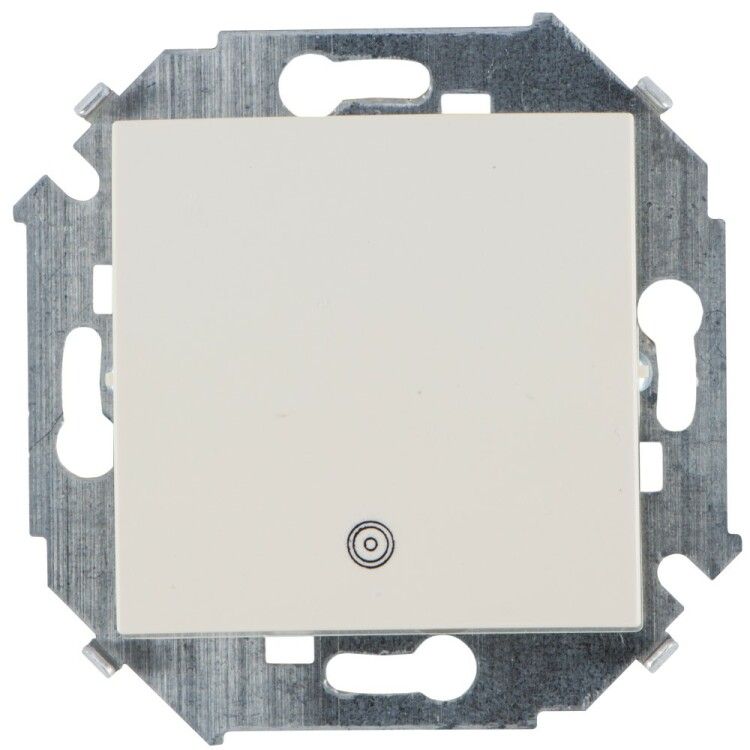

Механизм кнопки клавишной 1-м СП с пиктограм. 16А Simon15 сл. кость 1591150-031

Кнопка клавишная с пиктogramмой 16А 250В винтовой зажим слоновая кость от бренда Simon (артикул 1591150-031) предназначена для управления электрическими цепями с помощью однократного нажатия - например, для вызова персонала через звонок. Устройство имеет надёжную конструкцию с винтовыми клеммами и подходит для скрытой установки в помещениях с умеренным климатом.

Назначение и область применения

Эта кнопка используется для коммутации слаботочных или силовых цепей до 16 А при напряжении до 250 В. Подходит для установки в системах внутренней связи, сигнализации, вызова персонала, управления освещением или оборудованием на расстоянии. Часто применяется в офисах, больницах, школах, гостиницах и жилых домах. Маркировка “Звонок” указывает на типичное применение - активация звонковой системы.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Количество контактов: один замыкающий (NO - нормально открытый)
• Тип управления: нажимная кнопка, самовозврат
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 1,5 мм2
• Количество клавиш: одна
• Цвет: бежевый (слоновая кость)
• Поверхность: глянцевая декоративная отделка
• Материал корпуса: пластик
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Размеры: 1070×1070×1035 мм - указаны некорректно; вероятно, опечатка, реальные габариты кнопки обычно составляют около 40–50 мм в диаметре

Совместимость и монтаж

Кнопка рассчитана на скрытую установку в стеновые коробки с диаметром посадочного отверстия, соответствующего стандартным монтажным рамкам 68 мм. Крепление осуществляется винтовым зажимом - провода фиксируются в клеммах с помощью отвёртки. Для подключения используйте медный кабель сечением не более 1,5 мм2. Накладка совмещается с механизмом и закрывается после монтажа. Не предназначен для наружной установки из-за низкой степени защиты IP20.

Безопасность и стандарты

Произведено в соответствии с техническими условиями ТУ 3464-001-77313241-08. Соответствует требованиям безопасности для бытовых и административных помещений. Не сертифицирован по ГОСТ Р 50030.5.1 или IEC 60947-5-1, так как является элементом низковольтной автоматизации, а не промышленным выключателем. Применяется в сетях с TN-S, TN-C-S, TT.

Преимущества

• Простая и проверенная конструкция с винтовыми клеммами - удобна для монтажа даже новичком
• Глянцевая бежевая поверхность хорошо сочетается с классическими интерьерами
• Чёткая пиктограмма “Звонок” исключает путаницу при использовании
• Устойчив к механическому воздействию благодаря прочному пластиковому корпусу
• Поддерживает работу в условиях УХЛ3 - подходит для большинства регионов России

Ограничения применения

• Не использовать во влажных помещениях (ванная, кухня, подвал) - степень защиты IP20 не защищает от брызг и влаги
• Недопустимо подключение кабелей сечением больше 1,5 мм2 - возможен перегрев и выход из строя
• Не подходит для частого циклического включения (более 1000 раз в час) - не рассчитана на промышленные нагрузки
• Габариты 1070x1070x1035 мм в спецификации явно ошибочны - возможно, опечатка в базе данных; реальный размер устройства - около 45 мм в ширину

Примеры использования

• Кнопка вызова медицинского персонала в палате больницы
• Управление входным звонком в многоквартирном доме
• Активация световой сигнализации на рабочем месте
• Включение освещения в гардеробной или кладовой

Практические советы

• Перед монтажом обязательно отключите питание - хотя кнопка управляет слаботочными цепями, она может быть подключена к сети 220 В
• Проверьте глубину монтажной коробки - устройство требует минимум 40 мм свободного пространства
• Не затягивайте винты слишком сильно - можно повредить контактные площадки
• Если нужна защита от влаги - выбирайте аналоги с IP44 или выше
• При замене старой кнопки сверьте тип контакта - эта модель имеет только замыкающий контакт, не переключающий
