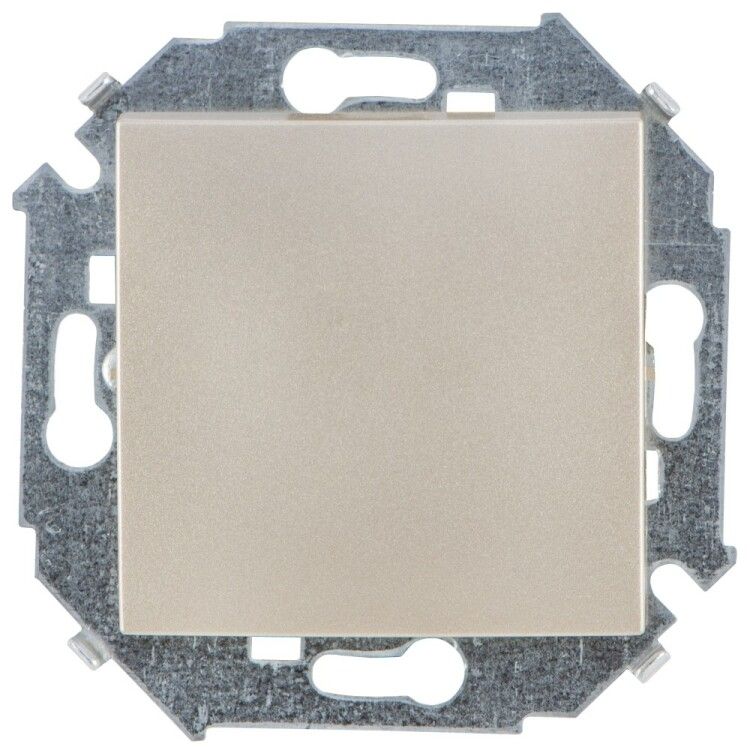

Переключатель проходной 1-кл. СП Simon 15 16А IP20 250В винтов. зажим механизм шампань 1591201-034

Выключатель проходной 1-клавишный 16А 250В винтовые зажимы шампань от бренда Simon (артикул 1591201-034) предназначен для переключения освещения из двух мест - например, у входа и выхода из комнаты. Механизм с матовой шампанской отделкой сочетает надежность винтовых зажимов и простую установку в скрытую проводку.

Назначение и область применения

Этот выключатель используется там, где требуется управлять одним источником света из двух точек - в коридорах, лестницах, спальнях, длинных комнатах. Подходит для бытовых и легких промышленных объектов с постоянным напряжением до 250 В и нагрузкой до 16 А. Применяется исключительно в паре с другим аналогичным проходным выключателем - один из них замыкает цепь, второй её размыкает.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 16 А
• Количество клавиш: 1
• Количество полюсов: 1
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 1,5 мм2
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Материал корпуса: термопласт
• Цвет: шампань, матовая поверхность
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C, допустима повышенная влажность)
• Способ монтажа: скрытый (в подрозетник)
• Тип комплектации: механизм с декоративной накладкой
• Содержание галогенов: не содержит
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Выключатель проходной 1-клавишный 16А 250В винтовые зажимы шампань совместим со стандартными подрозетниками диаметром 68 мм. Для работы в схеме проходного управления необходим ещё один такой же выключатель - они соединяются между собой трёхжильным кабелем (фаза, два перекидных провода). Кабель сечением более 1,5 мм2 не подключается - это ограничивает применение на мощных нагрузках. Напряжение питания должно быть переменным, 50 Гц. Монтаж выполняется после отключения электроэнергии; затяжка винтов должна быть умеренной - перегрузка повредит пластиковые контакты.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - поэтому не применяется в помещениях с высокой влажностью (ванна, баня, улица). Отсутствие галогенов снижает риск образования токсичных газов при перегреве.

Преимущества

• Надёжные винтовые зажимы - обеспечивают прочное соединение даже с однопроволочными жилами
• Матовая шампанская отделка маскирует царапины и не бликует
• Термопласт устойчив к механическим воздействиям и не деформируется при нагреве
• Климатическое исполнение УХЛ3 позволяет использовать в неотапливаемых помещениях (чердаки, гаражи)
• Простая замена: можно менять только механизм, не трогая накладку

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара
• Максимальное сечение кабеля 1,5 мм2 - нельзя подключать мощные приборы (например, теплые полы, мощные люстры)
• Работает только в паре с другим проходным выключателем - не является обычным выключателем
• Не рассчитан на управление через автоматизированные системы (умный дом) - только ручное переключение

Примеры использования

• Освещение в коридоре - включение/выключение у входа и у выхода
• Лестница между этажами - удобство управления снизу и сверху
• Спальня - выключение света у кровати без необходимости вставать
• Гараж или чердак - включение света у двери и выключение у внутреннего рабочего места

Практические советы

• При монтаже проверьте, что фаза подведена именно к общему контакту выключателя - иначе схема не будет работать
• Используйте кабель с цветовой маркировкой: красный - фаза, синий и белый - перекидные провода
• Затягивайте винты рукой, без инструментов - переусиливать нельзя, чтобы не расколоть пластик
• Если планируете заменить старый выключатель - убедитесь, что в стене есть три жилы (не две!) - иначе потребуется протянуть новый кабель
• Подбирайте парную модель того же бренда и типа - различия в механизмах могут вызывать проблемы с контактами
