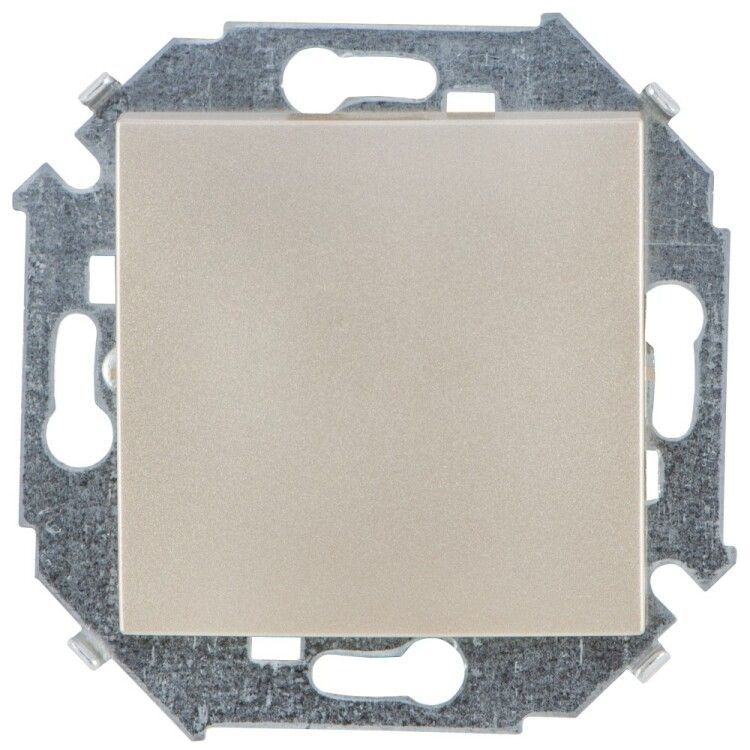

Переключатель перекрестный 1-кл. СП Simon 15 16А IP20 250В с 3-х мест винтов. зажим механизм шампань 1591251-034

Выключатель проходной 1-клавишный с 3-х мест Simon 1591251-034 предназначен для управления освещением из трёх точек - например, на лестнице, в длинном коридоре или в спальне с двумя выходами. Механизм работает совместно с двумя проходными выключателями, обеспечивая гибкую схему включения и отключения света без необходимости подходить к одному устройству.

Назначение и область применения

Этот выключатель используется в системах управления освещением, где требуется включение и выключение одного источника света из трёх различных мест. Подходит для жилых помещений, офисов, общественных зданий и объектов с длинными проходами. Применяется исключительно в составе трёхточечной схемы: один перекрестный выключатель между двумя проходными.

Технические характеристики

• Номинальный ток: 16 А - позволяет коммутировать нагрузку до 3,5 кВт при 220 В (например, несколько светодиодных светильников или энергосберегающие лампы).
• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В.
• Тип подключения: винтовые зажимы - надёжное соединение с проводами до 1,5 мм2.
• Количество полюсов: 1 - управляет одной цепью освещения.
• Степень защиты IP20 - защищён от контакта с пальцами и мелкими предметами, но не герметичен; применяется только внутри помещений.
• Материал корпуса: термопласт - устойчив к нагреву, не горюч, долговечен.
• Цвет: шампань - матовая отделка, сочетается с большинством интерьерных решений.
• Климатическое исполнение УХЛ3 - допускает эксплуатацию при температуре от −25 C до +40 C, в помещениях с нормальной влажностью.
• Не содержит галогенов - безопаснее при возможном возгорании, соответствует экологическим требованиям.

Совместимость и монтаж

Выключатель проходной Simon 1591251-034 устанавливается только в паре с двумя обычными проходными выключателями (не с обычными одноклавишными!). Для работы системы необходимо правильно выполнить трёхточечную схему подключения: два проходных выключателя на концах цепи, этот перекрестный - посередине.

Монтаж выполняется способом скрытой установки в подрозетник стандартного размера (диаметр 68 мм). Кабель подключается через винтовые зажимы - максимальное сечение провода - 1,5 мм2. Не рекомендуется использовать многожильные провода без оконцевания. Накладка фиксируется механически - не требует дополнительных креплений.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ 3464-001-77313241-08. Защита IP20 гарантирует безопасность при случайном прикосновении к токоведущим частям. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Соответствует требованиям безопасности для внутреннего электрооборудования в жилых и административных зданиях.

Преимущества

• Простая и проверенная схема управления светом из трёх точек - удобство для пользователей.
• Надёжные винтовые зажимы обеспечивают долгий срок службы без потерь контакта.
• Матовая поверхность не царапается легко и не оставляет следов от пальцев.
• Подходит для замены аналогов других брендов при сохранении стандартных размеров подрозетника.

Ограничения применения

• Не предназначен для использования вне помещений - IP20 не защищает от влаги и пыли.
• Не работает самостоятельно - обязательно нужна пара проходных выключателей.
• Максимальное сечение кабеля - 1,5 мм2; нельзя подключать более мощные провода (например, 2,5 мм2).
• Не подходит для управления нагрузками выше 16 А - запрещено подключать мощные нагревательные приборы, насосы или оборудование с высоким пусковым током.

Примеры использования

• Лестница между этажами - включение света у входа, переключение на середине и выключение наверху.
• Длинный коридор с тремя дверями - управление светом у каждой точки входа.
• Спальня с выходами к кровати и двери - удобство включения перед сном и выключения у выхода.

Практические советы

• Перед монтажом убедитесь, что используете именно три устройства: два проходных и один перекрестный. Перепутать их - значит система не будет работать.
• При подключении внимательно следите за цветовой маркировкой проводов - обычно используются красный (фаза), белый и чёрный (перекрёстные перемычки).
• Затягивайте винты зажимов равномерно - недостаточное усилие вызывает нагрев, слишком большое - повредит пластик или провод.
• Если планируете заменить старый выключатель - проверьте, чтобы новый имел такие же размеры и тип крепления. Выключатель проходной 1-клавишный с 3-х мест Simon 1591251-034 совместим с большинством стандартных подрозетников.
