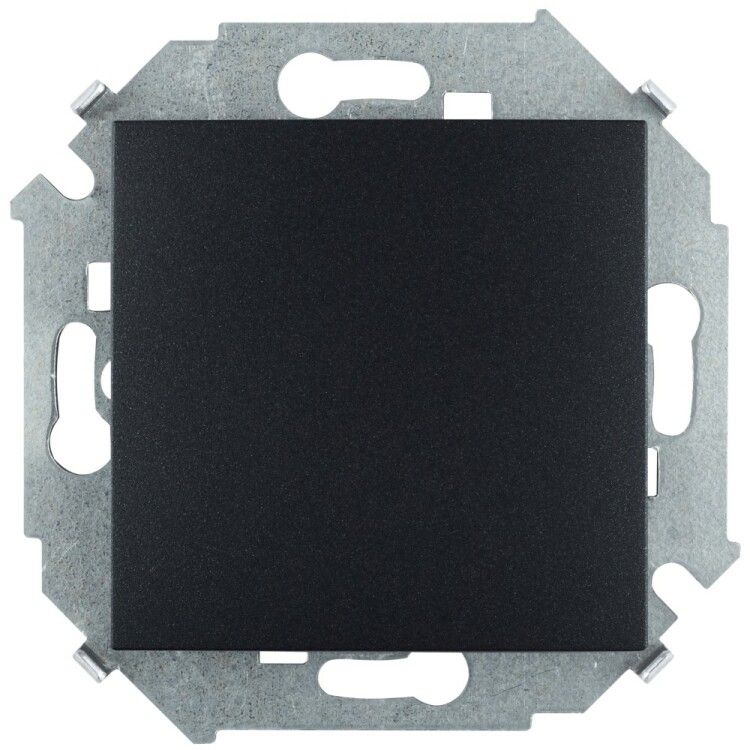

Переключатель проходной 1-кл. 1п 2мод. СП Simon 15 16А IP20 250В винтов. зажим графит 1591201-038

Переключатель проходной 1-клавишный 1-полюсный 2-модульный 16А 250В винтовой зажим цвет графит серия Simon 15 IP20 - устройство для управления освещением из двух точек, например, у входа и выхода комнаты или на обоих концах коридора. Подходит для скрытой проводки в жилых и административных помещениях. Механизм совместим с рамками серии Simon 15 и легко интегрируется в многофункциональные блоки.

Назначение и область применения

Этот переключатель используется там, где требуется включать и выключать свет из двух разных мест - например, в длинных коридорах, спальнях, лестницах, гаражах или на дачах. Он работает в паре с другим таким же переключателем, образуя так называемую «проходную схему». Не подходит для одиночного управления светом - требует обязательного соседнего аналогичного устройства.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на бытовые сети 220–240 В
• Номинальный ток: 16 А - допустимая нагрузка до 3,5 кВт (например, несколько светодиодных ламп или одна мощная люстра)
• Количество полюсов: 1 - управляет одной цепью освещения
• Количество клавиш: 1 - один физический элемент управления
• Количество модулей: 2 - занимает два стандартных модуля в распределительной коробке (по 17,5 мм каждый)
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не от воды и пыли; применяется только внутри помещений
• Тип зажима: винтовой - надёжное соединение с медными проводами до 2,5 мм2
• Материал корпуса: термопласт - устойчив к нагреву и механическим воздействиям
• Цвет: графитовый серый - сочетается с декором серии Simon 15

Совместимость и монтаж

Устройство предназначено для скрытой установки в стандартную металлическую или пластиковую подрозетник. Крепится распорным механизмом - достаточно вставить в коробку и затянуть боковые винты. Совместим с рамками серии Simon 15, в том числе многопостовыми - можно собирать комбинированные блоки с розетками, кнопками или другими выключателями. Для работы необходим второй такой же переключатель, установленный в другой точке. Провода подключаются к клеммам L, L1 и L2 согласно схеме проходного переключения - важно не путать с обычным выключателем.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в жилых и общественных зданиях. Сертифицировано для использования в сетях переменного тока до 250 В. Отсутствие защиты от влаги (IP20) исключает применение в ванных комнатах, банях, на улице или других сырых помещениях.

Преимущества

• Фиксированная схема подключения - минимум ошибок при монтаже
• Надёжные винтовые зажимы - обеспечивают долгий контакт без окисления
• Графитовый цвет - маскирует следы эксплуатации и хорошо сочетается с современным интерьером
• Поддерживает сборку в единый блок - позволяет экономить место и унифицировать дизайн

Ограничения применения

• Не работает самостоятельно - обязательно нужен второй аналогичный переключатель
• IP20 - нельзя использовать во влажных помещениях (ванна, туалет, бассейн, веранда)
• Не подходит для управления нагрузкой выше 16 А - не используйте с мощными обогревателями или двигателями
• Только для скрытой проводки - не предназначен для открытой установки

Примеры использования

• Выключение света в спальне у кровати и у входной двери
• Освещение длинного коридора - включение у одного конца, выключение у другого
• Лестница между этажами - управление светом снизу и сверху
• Гараж или подвал - включение у входа, выключение у выхода

Практические советы

• При замене старого переключателя проверьте маркировку проводов - L (фаза), L1 и L2 (перекидные контакты). Неправильное подключение сломает функцию проходного управления.
• Зажимайте провода плотно, но без перегрузки - слишком толстые жилы (>2,5 мм2) не войдут в клеммы.
• Если планируете собирать блок из нескольких устройств - выбирайте одну рамку серии Simon 15, чтобы обеспечить идеальное совпадение по форме и цвету.
• Не смешивайте этот механизм с продукцией других брендов - даже если размеры совпадают, контактные системы могут отличаться.
• Проверяйте целостность изоляции перед первым включением - особенно после ремонта стен.
