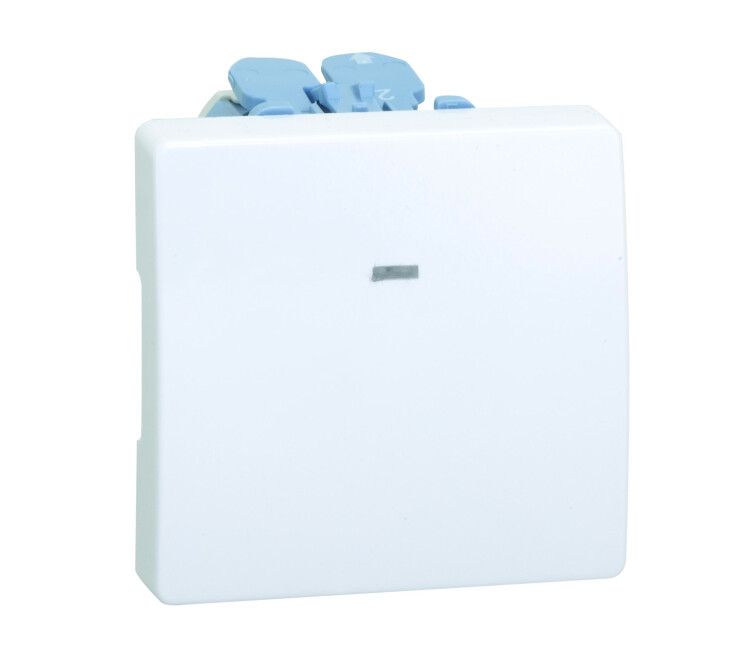

Механизм кнопки клавишной с подсветкой 10А 250В Simon27 бел. 27669-65

Кнопка клавишная с индикацией и подсветкой Simon 27669-65 предназначена для управления оборудованием с визуальной обратной связью. Подходит для установки в распределительных щитах, пультах управления и на стендах, где важно видеть состояние включённого устройства даже в условиях слабого освещения.

Назначение и область применения

Эта кнопка используется для включения и выключения оборудования через одиночный замыкающий контакт. Индикация и подсветка позволяют сразу определить, находится ли устройство в рабочем состоянии. Применяется в системах автоматизации, на производстве, в бытовых и коммерческих щитах - там, где требуется надёжный и наглядный способ управления.

Технические характеристики

• Номинальное напряжение: 250 В - работает в сетях переменного тока до этого значения
• Номинальный ток: 10 А - допустимая нагрузка для контактов, не выше этой величины
• Тип контакта: один замыкающий (NO) - при нажатии цепь замыкается, при отпускании размыкается
• Степень защиты: IP20 - защищает от предметов больше 12,5 мм, но не от воды и пыли
• Размеры: 55×55×30 мм - компактная форма для скрытой установки
• Материал корпуса: пластик - устойчив к механическому воздействию, не проводит ток
• Цвет: белый - соответствует стандартному оформлению электрооборудования
• Климатическое исполнение: УХЛ3 - рассчитана на работу в помещениях с умеренным климатом, температурой от −25C до +40C

Совместимость и монтаж

Кнопка Simon 27669-65 имеет механизм с накладкой и предназначена для скрытой установки в нишу глубиной не менее 30 мм. Монтируется в стандартную коробку для внутренней проводки. Клеммы для подключения находятся сзади механизма - подходят для проводов сечением до 2,5 мм2. Для правильной сборки необходимо соблюдать полярность при подключении индикаторной лампы, если она требует внешнего питания.

Безопасность и стандарты

Произведена согласно техническим условиям ТУ 3464-001-77313241-08. Соответствует требованиям безопасности для низковольтного оборудования. Не предназначен для взрывоопасных зон или помещений с высокой влажностью из-за низкой степени защиты IP20.

Преимущества

• Подсветка позволяет легко найти кнопку в темноте
• Чёткая тактильная реакция клавиши обеспечивает уверенное управление
• Белый цвет хорошо сочетается с другими элементами щита
• Однокнопочное исполнение снижает риск случайного включения других функций

Ограничения применения

• Не использовать во влажных помещениях, на улице или в местах с повышенным уровнем пыли - IP20 недостаточен
• Не применять для управления нагрузками свыше 10 А или 250 В - возможен перегрев и выход из строя
• Не совместима с системами постоянного тока выше 125 В - указаны параметры только для переменного тока
• Климатическое исполнение УХЛ3 исключает использование в холодных неотапливаемых помещениях ниже −25C

Примеры использования

• Включение света в шкафу с оборудованием
• Запуск насоса или вентилятора в технологическом щите
• Ручной запуск станка с индикацией состояния “работает”
• Управление освещением в служебном помещении с подсветкой для ночного доступа

Практические советы

• Перед монтажом проверьте, что габариты ниши (55×55 мм) соответствуют размерам кнопки - при маленьком отверстии потребуется доработка
• При подключении индикатора используйте отдельный источник питания 12–24 В, если он не питается от основной сети
• Не затягивайте крепёж слишком сильно - пластиковый корпус может треснуть
• Для долговечности избегайте частых ударов по клавише - механизм рассчитан на многократные срабатывания, но физический износ есть
• При замене старой кнопки убедитесь, что тип контакта совпадает - здесь только замыкающий, без размыкающего
