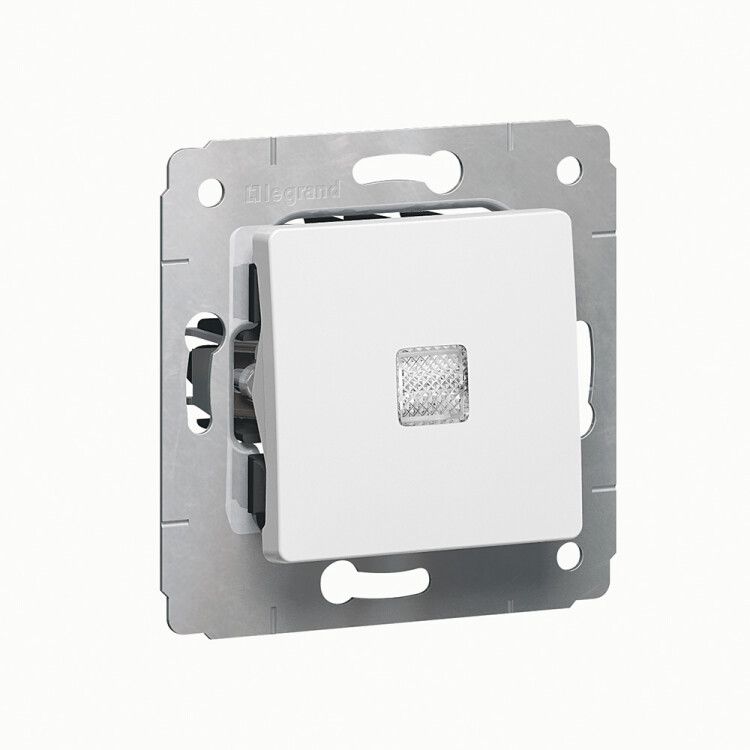

Механизм кнопки СП CARIVA с подсветкой бел. Leg 773613 Legrand

Выключатель кнопочный с подсветкой белый Legrand Cariva (артикул 773613) - это надёжное устройство для управления освещением или оборудованием в помещениях с внутренней установкой. Благодаря встроенной подсветке и компактной рамочной форме он удобен для использования в темноте и легко интегрируется в современные интерьеры.

Назначение и область применения

Выключатель кнопочный с подсветкой белый предназначен для коммутации электрических цепей с нагрузкой до 10 А и напряжением до 250 В. Подсветка позволяет легко найти и использовать выключатель в условиях слабой видимости. Применяется в жилых, офисных и общественных зданиях для управления светом, вентиляцией, бытовыми приборами. Удобен там, где требуется однократное включение/выключение - например, у входа, в спальне или на лестничной площадке.

Технические характеристики

• Номинальное напряжение: 250 В - совместим с сетью 220–240 В в России и странах СНГ
• Номинальный ток: 10 А - подходит для нагрузок до 2,2 кВт (например, лампы, бра, малые группы освещения)
• Тип контактов: нормально разомкнутый (NO) - замыкает цепь при нажатии, размыкает при отпускании
• Количество клавиш: одна - управление одним объектом
• Количество полюсов: один - переключает фазовый провод
• Тип включения: клавиша-качель - классический механический принцип работы
• Количество модулей: 2 - занимает два стандартных модульных места в распределительном щите
• Габариты: 71×71×42 мм - соответствует стандартным рамкам для внутренних выключателей
• Минимальная глубина встраивания: 40 мм - требует достаточного пространства в стене
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; подходит только для сухих помещений
• Материал корпуса: пластик - устойчив к коррозии, легкий, изолирующий
• Цвет: белый, глянцевая отделка - эстетично сочетается с большинством дизайнов интерьера
• Гарантия: 24 месяца - подтверждает качество сборки и материалов
• Не содержит галогены - безопасен при горении, соответствует экологическим требованиям

Совместимость и монтаж

Выключатель Legrand Cariva 773613 рассчитан на внутреннюю (скрытую) установку в стандартную подрозетник. Монтируется двумя способами: с помощью распорных лапок и дополнительно - винтами для усиленной фиксации. Для правильной установки необходимо обеспечить глубину ниши не менее 40 мм. Совместим со всеми рамками серии Cariva и другими изделиями Legrand, имеющими аналогичные габариты. Клеммы предназначены для подключения медных проводов сечением до 2,5 мм2. Не рекомендуется использовать с высокочастотными или импульсными нагрузками - только для активной мощности (лампы накаливания, LED, нагреватели).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового электрооборудования. Степень защиты IP20 исключает использование во влажных помещениях (ванна, баня, кухонная зона рядом с мойкой). Отсутствие обработки поверхности означает, что материал не имеет антибактериального или водоотталкивающего покрытия - регулярная протирка мягкой тканью предотвращает накопление пыли и жира.

Преимущества

• Подсветка клавиши работает при отключенном основном питании - обеспечивает видимость ночью без дополнительного освещения
• Компактный формат 2 модуля экономит место в распределительной коробке
• Глянцевая поверхность легко моется и сохраняет внешний вид долгое время
• Фиксация лапками + винтами повышает устойчивость к вибрациям и частому использованию
• Совместимость с серийной системой Legrand Cariva - можно собрать единый стиль в одном помещении

Ограничения применения

• Не подходит для установки в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Не предназначен для управления двигателями, насосами или другим реактивным оборудованием - возможны пробои контактов
• Требует минимум 40 мм свободной глубины в стене - не подходит для тонких перегородок или старых штукатурок
• Не имеет функции автономного питания - подсветка работает только при наличии сети

Примеры использования

• Управление потолочным светом в спальне
• Включение вытяжки на кухне (при условии удаления от зоны мытья)
• Освещение коридора или холла
• Командный пункт на рабочем месте - включение/выключение оборудования
• Замена старого выключателя в квартире с ремонтом под единую цветовую гамму

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключённой подсветке есть риск поражения током
• Проверьте глубину подрозетника перед покупкой - если меньше 40 мм, используйте углубляющие кольца или выбирайте другой тип устройства
• При подключении провода не затягивайте клеммы слишком сильно - это может повредить контактную группу
• Если подсветка не работает после установки - проверьте целостность цепи и соответствие напряжения (250 В макс.)
• Для более яркой подсветки в больших помещениях лучше комбинировать с основным освещением - она служит ориентиром, а не источником света
