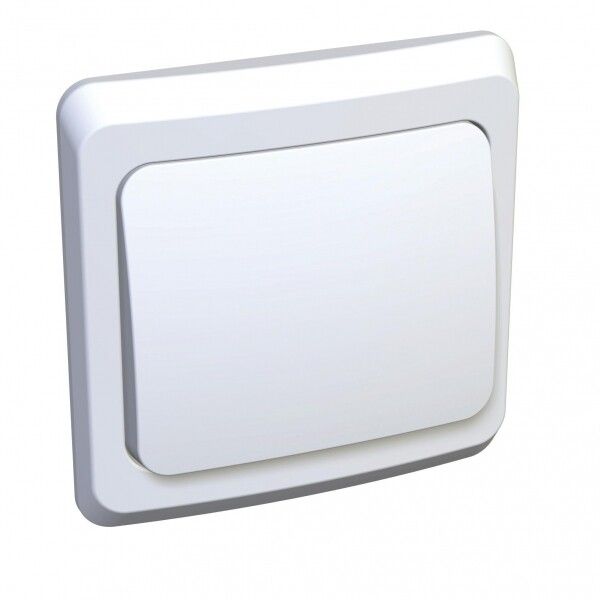

Выключатель кнопочный 1-кл. СП Этюд 10А IP20 с самовозвратом бел. SE KC10-001B APC

Выключатель кнопочный 1-клавишный с самовозвратом белый SE (артикул kc10-001b) от бренда Systeme Electric - это надёжный коммутационный элемент для управления освещением в помещениях с внутренней проводкой. Простая конструкция, совместимость с стандартными монтажными коробками и высокая степень механической устойчивости делают его популярным решением для жилых и офисных объектов.

Назначение и область применения

Выключатель кнопочный 1-клавишный с самовозвратом белый SE предназначен для включения и выключения светильников, бытовых приборов и других нагрузок до 10 А и 250 В переменного тока. Подходит для управления лампами накаливания, светодиодными, энергосберегающими и люминесцентными источниками света. Устанавливается в местах постоянного доступа - коридорах, кухнях, офисах, подъездах, где требуется однократное управление цепью без фиксации положения.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 10 А
• Количество полюсов: 1
• Количество НО контактов: 1 (нормально открытый)
• Способ подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 (защита от прикосновений и ограниченный доступ к токоведущим частям)
• Габаритные размеры: 81×81×47 мм
• Материал корпуса: пластик, не содержащий галогенов
• Отделка поверхности: глянцевая белая
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Способ монтажа: скрытая установка в монтажную коробку
• Тип крепления: винтовое
• Нормативный документ: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)

Совместимость и монтаж

Выключатель SE kc10-001b совместим со стандартными монтажными коробками глубиной не менее 40 мм. Монтаж выполняется через винтовое крепление к рамке системы ETUDE. Для подключения используются два провода: фаза на вход и выход на нагрузку. Клеммы рассчитаны на медные жилы сечением до 2,5 мм2 - зачищать изоляцию рекомендуется на 8–10 мм. После установки клавиша должна свободно перемещаться без заклинивания. Корпус не требует дополнительной фиксации - он плотно фиксируется в рамке при затяжке винтов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51324.1-2005 и международному стандарту IEC 60669-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря классу защиты IP20. Отсутствие галогенов в материале снижает риск образования токсичных веществ при нагреве. Сертифицирован для работы в условиях повышенной влажности и колебаний температуры (климат УХЛ4).

Преимущества

• Простая и проверенная конструкция с самовозвратом - клавиша автоматически возвращается в исходное положение после нажатия
• Глянцевая белая поверхность легко моется и хорошо сочетается с интерьерами
• Поддерживает все распространённые типы ламп, включая чувствительные к импульсам - LED и CFL
• Произведено в России - обеспечена стабильность качества и наличие запчастей
• Совместим с серийной системой ETUDE - позволяет использовать единые рамки и декоративные элементы

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, улица) - IP20 недостаточно для защиты от воды
• Не имеет подсветки - нельзя использовать там, где необходимо видеть положение выключателя в темноте
• Не подходит для управления мощностью выше 2,5 кВт (при 250 В)
• Запрещено подключение алюминиевых проводов - возможен контактный нагрев и окисление
• Не работает с устройствами, требующими двухпозиционной фиксации (например, проходные выключатели)

Примеры использования

• Управление потолочным светильником в спальне
• Включение вытяжки на кухне
• Освещение в гардеробной или кладовой
• Командный пункт на производстве - включение/выключение маломощного оборудования
• Общественные туалеты - временный контроль освещения

Практические советы

• Перед монтажом обязательно отключите питание - даже при номинале 10 А ток может быть опасен
• Проверьте глубину монтажной коробки: она должна быть минимум 47 мм, чтобы корпус полностью поместился
• Не перетягивайте винты клемм - это повредит медную жилу и вызовет перегрев
• Если используется многожильный провод, используйте наконечники типа НШВИ для лучшего контакта
• При замене старого выключателя - сравните размеры: новый SE kc10-001b точно совпадает с аналогами Schneider Electric ETUDE
• Для группового управления используйте несколько таких выключателей в одной рамке - система ETUDE позволяет это сделать без модификаций
