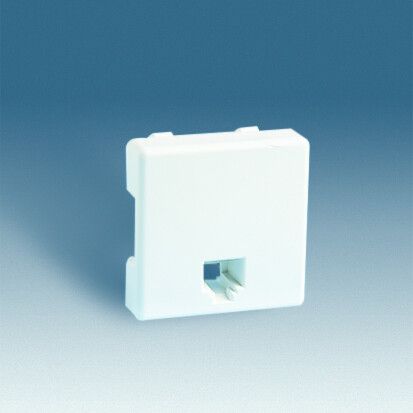

Механизм розетки телеф. Simon27 RJ12 бел. Simon 27481-35

Розетка телефонная RJ-12, 6 контактов, широкий модуль, белый от бренда Simon (арт. 27481-35) предназначена для подключения аналоговых телефонов, факсов и других устройств с интерфейсом RJ-12 через скрытую проводку. Это надёжное решение для офисов, жилых помещений и объектов со слаботочными системами связи.

Назначение и область применения

Розетка телефонная RJ-12, 6 контактов, широкий модуль, белый используется для подключения терминалов с разъёмом RJ-12 - таких как телефоны, голосовые устройства, системы сигнализации и некоторые типы оборудования передачи данных. Подходит для установки в квартирах, домах, административных зданиях и на предприятиях, где требуется организованная точка доступа к телефонной сети. Устройство работает исключительно со слаботочными цепями до 1 А - не предназначен для питания электрооборудования.

Технические характеристики

• Тип разъёма: RJ-12, 6 контактов (совместим с 4-контактными штекерами)
• Номинальный ток: 1 А - допустимая нагрузка для сигналов связи, не для электропитания
• Степень защиты: IP20 - защищает от случайного прикосновения к токоведущим частям, не предохраняет от воды и пыли
• Материал корпуса: пластик, устойчивый к механическому воздействию
• Цвет: белый - соответствует стандартным интерьерам
• Способ монтажа: скрытый - устанавливается в стенную нишу с подводкой кабеля изнутри помещения
• Крепление: винтовое - обеспечивает прочное закрепление механизма в подрозетнике
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C и повышенной влажности, подходящая для большинства регионов России
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка телефонная RJ-12, 6 контактов, широкий модуль, белый совместима с любыми стандартными подрозетниками глубиной ≥45 мм. Механизм имеет винтовые зажимы для присоединения жил кабеля - можно использовать однопроволочные и многожильные провода сечением до 0,5–1,5 мм2. Для правильного подключения важно соблюдать цветовую расцветку пар: контакт 1 - красный, 2 - зелёный, 3 - чёрный, 4 - жёлтый, 5 - коричневый, 6 - серый (по ГОСТ 7395). Накладка легко снимается для обслуживания, не требует демонтажа всей рамки.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ТУ 3464-001-77313241-08. Класс защиты IP20 гарантирует безопасность при использовании внутри помещений. Применение в условиях высокой влажности, открытых площадках или на улице запрещено - отсутствует герметизация. Конструкция не содержит металлических деталей, что снижает риск возникновения потенциала между проводами.

Преимущества

• Широкий модуль позволяет удобно размещать механизм рядом с другими розетками в одной групповой рамке
• Фиксация винтом обеспечивает долговечное соединение с кабелем без проскальзывания
• Пластиковый корпус не окисляется и не проводит ток - повышает безопасность при ремонте
• Поддерживает все распространённые форматы RJ-12/4 - совместима с существующими телефонными аппаратами
• Выполнена в рамках серии “Рамочная” - гармонично сочетается с другими изделиями Simon того же дизайна

Ограничения применения

• Не для подключения сетевых устройств (Ethernet, PoE) - разъём RJ-12 отличается от RJ-45
• Запрещено использование вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Нельзя применять для питания бытовой техники - максимальный ток 1 А недостаточен даже для зарядки смартфонов
• Не рекомендовано для мест с постоянными вибрациями - например, около насосов или компрессоров

Примеры использования

• Подключение стационарного городского телефона в гостинице или офисе
• Аппараты видеотелефонии с интерфейсом RJ-12
• Системы оповещения и вызова персонала (например, в больницах)
• Подключение старых модемов или факс-аппаратов
• Обвязка коммуникационных щитов в многоэтажных зданиях

Практические советы

• Перед монтажом проверьте, чтобы кабель был именно телефонный (пара медных проводов, не Ethernet), и используйте только те жилы, которые задействованы в вашей сети
• При замене старой розетки сохраните маркировку проводов - особенно если они уже были прозвонены ранее
• При сборке группы розеток в одну рамку учтите, что этот модуль занимает больше места, чем обычный - он не подходит для узких профилей
• Для длительной службы избегайте перегрузки контактов - не вставляйте и не вынимайте штекер слишком часто; при необходимости используйте переходники
• Эта модель - часть серии “Рамочная”, поэтому её можно комбинировать с розетками USB, TV, HDMI от Simon одного поколения для единого дизайна
