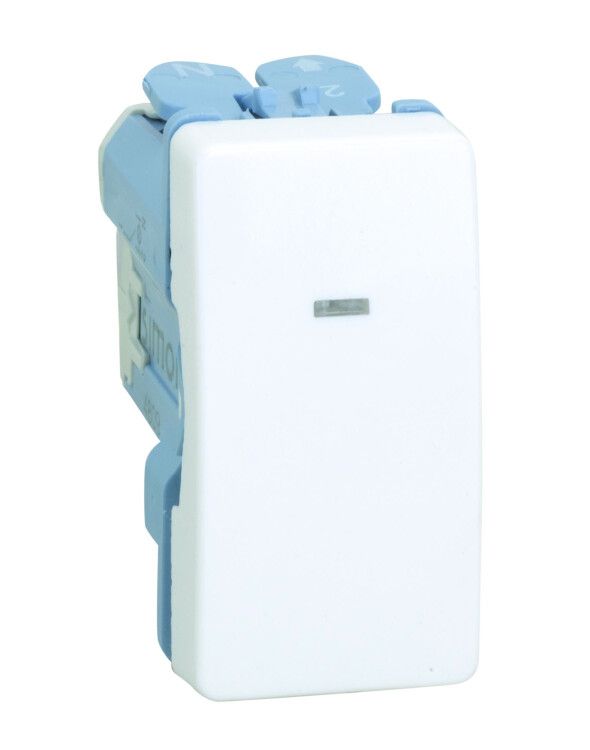

Переключатель проходной 1-кл. СП Simon 27 10А IP20 250В с подсветкой узкий механизм бел. 27204-64

Выключатель Simon S27 - это одноклавишный проходной выключатель с подсветкой, предназначенный для удобного управления освещением из двух мест. Модель с узким корпусом и матовой белой накладкой подходит для современных интерьеров и совместима со стандартными монтажными коробками. Артикул 27204-64 обеспечивает точную замену аналогичных устройств в существующих системах.

Назначение и область применения

Проходной выключатель Simon S27 используется там, где необходимо включать и выключать свет из двух разных точек - например, на лестнице, в длинном коридоре или спальне с выходом на балкон. Подсветка клавиши позволяет легко найти выключатель в темноте. Устройство рассчитано на бытовые и легкие коммерческие сети с нагрузкой до 10 А, что достаточно для большинства светодиодных, энергосберегающих и ламп накаливания.

Технические характеристики

• Номинальное напряжение: 250 В - работает в стандартной сетевой сети 220–240 В
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (при 220 В)
• Количество клавиш: одна - управляет одной цепью
• Схема подключения: проходная (перекрестный переключатель) - требует пары таких же выключателей для работы
• Количество полюсов: один - переключает фазу, ноль не разрывается
• Способ монтажа: скрытая установка - встраивается в стену через монтажную коробку
• Способ подключения: винтовые клеммы - надежное соединение с проводами до 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: пластик - не горючий, не содержит галогенов
• Индикация: да - светодиодная подсветка клавиши активируется при отключенном состоянии
• Цвет: белый, матовая отделка - не бликуют, хорошо сочетаются с любыми рамками
• Климатическое исполнение: УХЛ3 - предназначен для помещений с нормальной влажностью и температурой от −10C до +40C
• Количество модулей: 1 - занимает стандартное место в распределительной коробке

Совместимость и монтаж

Выключатель Simon S27 совместим с другими изделиями серии S27 и стандартными монтажными коробками глубиной не менее 40 мм. Для правильной работы требуется установить два таких выключателя в цепи - один на входе, второй на выходе. Каждый выключатель имеет три контакта: L (фаза), L1 и L2 (проходные). Подключение выполняется медным проводом сечением до 1,5 мм2. Напряжение на подсветку берётся через саму нагрузку - поэтому не работает с LED-лентами или очень маломощными источниками света (менее 5 Вт). Винтовое крепление требует осторожного затяжения - перетягивать нельзя, чтобы не повредить клемму.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-77313241-08. Отсутствие галогенов снижает риск выделения токсичных веществ при нагреве. Защита IP20 исключает использование в помещениях с повышенной влажностью - такие как ванные комнаты, бассейны или на улице. Не рекомендуется применять в условиях постоянной запыленности или агрессивной среды.

Преимущества

• Узкий модуль экономит место в распределительной коробке - особенно актуально при плотной компоновке
• Подсветка клавиши работает даже при отключенной лампе - не требует отдельного питания
• Матовая поверхность не царапается визуально и не оставляет следов пальцев
• Простая замена старых выключателей - совпадают размеры и тип крепления
• Пластик без галогенов безопаснее при возможном возгорании

Ограничения применения

• Не подходит для влажных помещений - IP20 не обеспечивает защиту от брызг
• Не работает с нагрузкой ниже 5 Вт - подсветка не будет включаться при использовании светодиодных ламп малой мощности
• Требуется обязательная пара - один выключатель не функционирует самостоятельно
• Максимальное сечение провода - 1,5 мм2; более толстые жилы (например, 2,5 мм2) не войдут в клеммы
• Не предназначен для частого включения-выключения с высокими импульсными нагрузками - например, для двигателей

Примеры использования

• Управление светом в коридоре: выключатель у входа и у выхода
• Освещение лестницы: один выключатель внизу, другой - наверху
• Спальная комната: выключатель у двери и у кровати
• Гостиная с двумя выходами - удобно включить свет, когда вошёл, и выключить, когда ушёл

Практические советы

• При замене старого выключателя - обязательно отключите питание перед работой
• Обязательно проверьте, какой провод является фазой - он подключается к контакту L
• Если подсветка не работает после установки - проверьте мощность лампы: она должна быть выше 5 Вт
• Не используйте этот выключатель как обычный - он не заменяет одноклавишный выключатель без проходной схемы
• При групповой установке нескольких выключателей - выбирайте одну серию (S27) для единообразия и совместимости
• При монтаже в деревянные конструкции - соблюдайте минимальные зазоры между проводами и материалом
