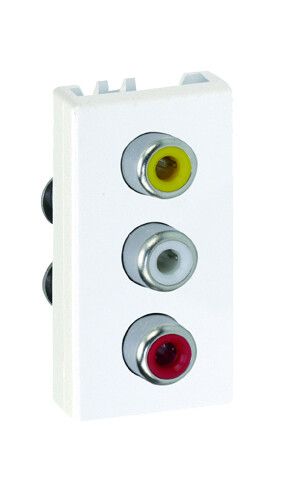

Механизм розетки аудио/видео RCA Simon27 3 выхода узкий винты бел. Simon 2701093-030

Разъём аудио-видео RCA, 3 выхода, узкий, винтовое соединение, белый от Simon - это компактный модуль для скрытой установки, предназначенный для подключения аудио- и видеосигналов через стандартные RCA-разъёмы. Артикул 2701093-030 подходит для интеграции в системы домашнего кино, аудиооборудования и профессиональной звуковой техники.

Назначение и область применения

Разъём аудио-видео RCA, 3 выхода, узкий, винтовое соединение, белый используется для подключения устройств с аналоговым сигналом: телевизоров, проекторов, DVD-проигрывателей, аудиоусилителей, камер наблюдения и других приборов с RCA-выходами. Устройство монтируется в стеновые коробки с помощью скрытой установки, что позволяет сохранить эстетичный вид интерьера. Подходит для жилых помещений, офисов, студий и систем умного дома.

Технические характеристики

• Количество выходов: 3 (L/R/Video)
• Тип разъёмов: RCA (фиджеры)
• Тип крепления: винтовое - фиксация на болтах внутри монтажной коробки
• Цвет: белый, матовая поверхность
• Материал корпуса: пластик без галогенов
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Тип установки: скрытая - монтируется внутрь стены в стандартную подрозетник
• Форма: узкая - оптимальна для плотных группировок элементов
• Количество постов: 1 - занимает один модуль в рамочной системе
• Поле для надписи: отсутствует - невозможно помечать функциональные каналы

Совместимость и монтаж

Разъём аудио-видео RCA, 3 выхода, узкий, винтовое соединение, белый совместим с любыми рамочными системами, поддерживающими стандартную глубину подрозетника (например, Simon 8000, 9000). Для монтажа требуется предварительно установленная металлическая или пластиковая коробка. Кабели подключаются к клеммам винтовым способом - необходимо зачистить изоляцию провода на 5–7 мм и затянуть винты до упора. Не требует специальных инструментов - достаточно отвертки. Габариты позволяют установить несколько таких модулей рядом без перекрытия.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового электрооборудования. Материал корпуса не содержит галогенов - снижает выделение токсичных веществ при нагреве. Степень защиты IP20 обеспечивает безопасность в сухих помещениях, но не допускает использование во влажных зонах (ванная, бассейн, улица).

Преимущества

• Узкая форма экономит место - удобно при установке в плотных блоках с другими модулями
• Винтовые клеммы обеспечивают надёжный контакт без необходимости пайки
• Матовая поверхность не царапается и не теряет внешний вид при частом использовании
• Поддерживает стандартную цветовую гамму Simon - легко сочетается с другими элементами серии

Ограничения применения

• Не предназначен для использования вне помещений или в местах с повышенной влажностью - IP20 недостаточно для защиты от воды
• Отсутствие поля для надписи усложняет идентификацию портов - рекомендуется использовать метки на самих кабелях
• Не поддерживает цифровые сигналы HDMI, USB-C или optical - только аналоговый видео и аудио
• Требует наличия подготовленной монтажной коробки - нельзя установить на поверхность стены

Примеры использования

• Подключение проектора и аудиосистемы в домашнем кинотеатре
• Интеграция камеры видеонаблюдения с выводом сигнала на экран в холле
• Обустройство аудиопортов в студии записи для подключения микрофонов через адаптеры
• Замена старых разъёмов в системе “умный дом” при ремонте интерьера

Практические советы

• Перед монтажом проверьте диаметр отверстия в стене - он должен соответствовать стандартному подрозетнику (диаметр 68 мм)
• Используйте качественные экранированные RCA-кабели - это минимизирует помехи при передаче сигнала
• Не затягивайте винты слишком сильно - можно повредить медные клеммы
• Если планируете много таких модулей - учтите, что каждый потребляет одну ячейку в рамке; лучше заранее спроектировать расположение
• Артикул 2701093-030 совпадает с другими изделиями Simon - заменить можно на аналогичный по форме и типу крепления, если нужен запасной
