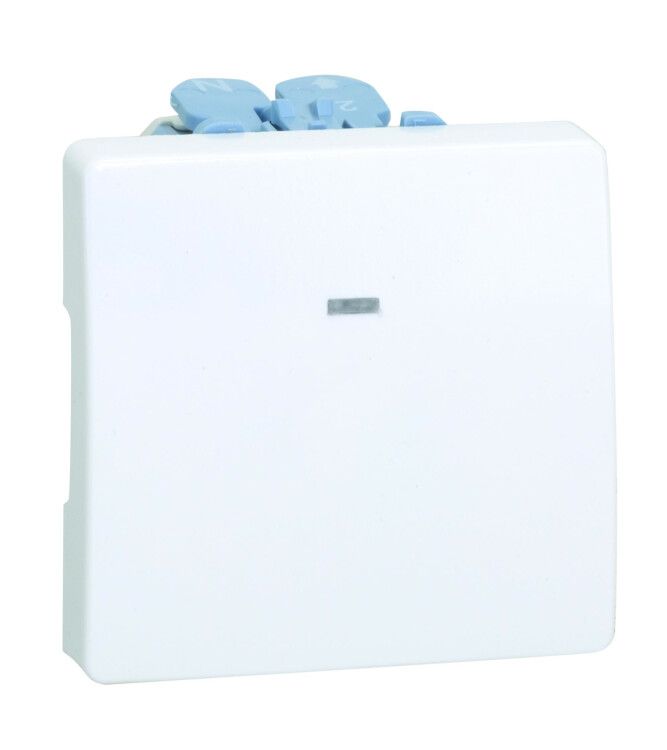

Выключатель двухполюсный с контрольной подсветкой, 16А 250В, S27, белый - 27134-65 Simon

Выключатель двухполюсный с контрольной подсветкой Simon S27, артикул 27134-65 - устройство для коммутации двух фаз одновременно с индикацией состояния в темноте. Подходит для установки в жилых и офисных помещениях, где требуется управление освещением или оборудованием на две цепи.

Назначение и область применения

Этот выключатель предназначен для включения и отключения двух независимых электрических цепей одной клавишей. Контрольная подсветка позволяет легко найти переключатель в темноте - например, ночью в коридоре или спальне. Устройство рассчитано на работу в бытовых и легких промышленных условиях: управление светом в двух зонах, вентиляторами, нагревательными приборами до 3,5 кВт.

Технические характеристики

• Номинальное напряжение: 250 В - работает в сетях с переменным током до этого значения;
• Номинальный ток: 16 А - способен выдерживать нагрузку до 3,5 кВт при 220–230 В;
• Количество полюсов: 2 - коммутирует две фазы одновременно;
• Подсветка: да - светодиодная индикация горит при выключенном состоянии, показывает положение выключателя;
• Способ управления: клавишный - классический механизм с нажатием;
• Способ монтажа: скрытая установка - монтируется в подрозетник глубиной не менее 40 мм;
• Тип крепления: защелка - фиксируется в корпусе одним движением, без винтов;
• Степень защиты: IP20 - защищен от прикосновений пальцами, но не от воды и пыли;
• Максимальное сечение кабеля: 1,5 мм2 - подходит для медного провода такого сечения; большие сечения не допускаются;
• Материал: пластик - устойчив к механическим воздействиям, не проводит ток;
• Климатическое исполнение: УХЛ3 - можно использовать в помещениях с умеренным климатом, влажностью до 90%, без конденсата;
• Комплектация: механизм с накладкой - готов к установке, не требует дополнительных элементов.

Совместимость и монтаж

Выключатель Simon S27 совместим со стандартными подрозетниками диаметром 68 мм, используемыми в России и странах СНГ. Монтаж выполняется после предварительного отключения питания. Механизм вставляется в подрозетник до щелчка защелки - проверьте, чтобы он сел ровно, без перекоса. Подключение проводов: два входящих фазных провода (L1, L2) и два выходящих - к двум группам нагрузки. Нулевой провод не проходит через выключатель. Сечение кабеля не должно превышать 1,5 мм2 - более толстые провода не войдут в зажимы и вызовут плохой контакт.

Безопасность и стандарты

Изделие соответствует внутреннему техническому условию ТУ 3464-001-77313241-08. Защита IP20 исключает риск поражения током при случайном прикосновении к контакта, но не предназначено для влажных помещений (ванна, баня, бассейн). Не применяйте в местах с постоянным попаданием воды или высокой запылённостью.

Преимущества

• Двухполюсная коммутация - безопаснее для оборудования, которое требует отключения обеих фаз;
• Подсветка снижает вероятность ошибочного включения/выключения в темноте;
• Фиксация защелкой - ускоряет монтаж, не требует отвертки;
• Белый цвет - гармонирует с большинством интерьеров и другими изделиями серии S27;
• Пластиковый корпус - долговечен, не греется, не окисляется.

Ограничения применения

• Не используется во влажных помещениях - IP20 не обеспечивает защиту от влаги;
• Запрещена установка вне закрытых коробок - открытая проводка недопустима;
• Не подходит для мощных нагрузок выше 3,5 кВт - возможен перегрев и повреждение контактов;
• Не рекомендован для частого включения-выключения (более 10 раз в минуту) - срок службы механизма ограничен;
• Работает только при температуре от -10C до +40C - при экстремальных холодах или жаре возможны отказы.

Примеры использования

• Управление двумя люстрами в комнате - одна клавиша включает/выключает обе сразу;
• Коммутация освещения и вентилятора в туалете - экономия места и удобство;
• Отключение двух цепей в мастерской - например, точильный станок и подсветка рабочего стола;
• Замена старого выключателя в квартире - идеально подходит для модернизации проводки без переделки штробы.

Практические советы

• Перед монтажом всегда отключите автомат - даже если кажется, что питание отключено;
• Проверяйте сечение проводов: если кабель 2,5 мм2 - используйте другой выключатель;
• Если подсветка не горит - возможно, нарушен контакт или сгорел светодиод; заменить её нельзя - придётся менять весь механизм;
• При установке в новостройках - выбирайте выключатель с учетом типа отделки: белый цвет маскирует следы от шпатлевки;
• Не затягивайте провода слишком сильно - это деформирует зажимы и приведёт к перегреву.
