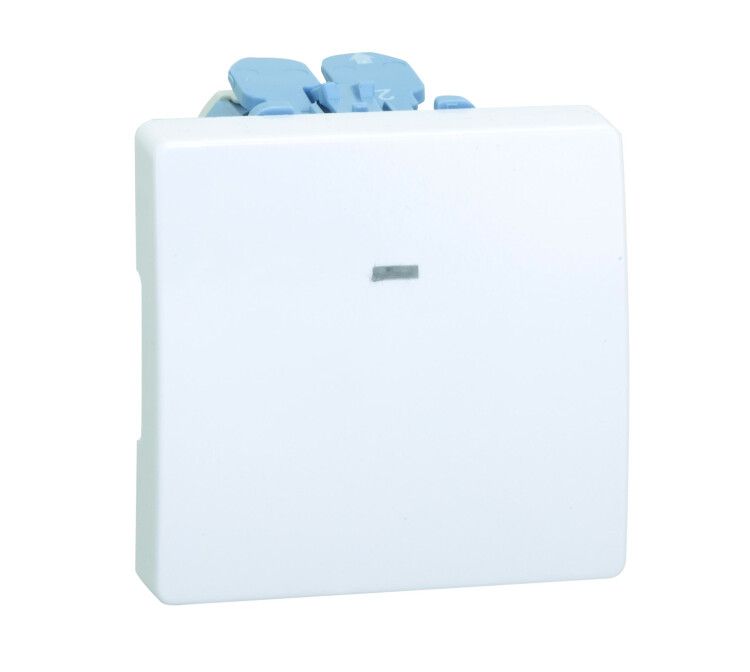

Переключатель перекрестный 1-кл. СП Simon 27 10А IP20 250В с 3-х мест подсветкой механизм бел. 27254-65

Выключатель проходной с подсветкой Simon S27, белый - устройство для коммутирования освещения из двух мест с функцией индикации положения. Подходит для жилых помещений, коридоров и лестниц, где важно видеть выключатель в темноте.

Назначение и область применения

Этот выключатель используется в схемах проходного управления светом - то есть когда один светильник управляется двумя и более выключателями. Например, на входе и выходе длинного коридора, в спальне у кровати и у двери, или на лестнице между этажами. Индикация в виде светодиода позволяет легко найти выключатель в темноте, не включая основное освещение. Устройство предназначено исключительно для внутренней установки в помещениях.

Технические характеристики

• Номинальное напряжение: 250 В - совместим с бытовой сетью 220–240 В
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт (например, несколько LED-ламп или одна мощная люстра)
• Количество полюсов: 1 - управляет одной цепью освещения
• Способ подключения: винтовые клеммы - надёжное соединение с медными проводами
• Максимальное сечение кабеля: 1,5 мм2 - не допускается подключение проводов thicker
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: пластик - не горючий, не содержит галогенов
• Цвет и отделка: белый, матовая поверхность - не бликует, хорошо сочетается с интерьером
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений (чердачные, гаражи, лестничные клетки)
• Способ монтажа: скрытая установка - монтируется в подрозетник 68 мм
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Выключатель Simon S27 предназначен для работы в паре с другим проходным выключателем. Для полноценной схемы потребуется два таких устройства и один перекрёстный переключатель (если точек управления больше двух). Монтаж выполняется через стандартный подрозетник. Кабель подключается в винтовые клеммы - затягивать необходимо равномерно, чтобы не повредить изоляцию. Сечение провода не должно превышать 1,5 мм2 - большие провода просто не войдут в клеммы. Накладка фиксируется винтами, механизм устанавливается в коробку и закрепляется распорными лапками.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-77313241-08. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Защита IP20 обеспечивает безопасность от случайного контакта с токоведущими частями, но не защищает от влаги - не применяйте в ванных, банях или сырых помещениях. Температурный режим УХЛ3 позволяет использовать устройство в холодных, но не замерзающих условиях.

Преимущества

• Подсветка включается при отключенном состоянии - удобна для ориентирования ночью
• Матовая поверхность не царапается и не теряет внешний вид при протирании
• Пластик без галогенов - экологически безопаснее при утилизации
• Фиксация винтами гарантирует прочную посадку в подрозетнике
• Совместим с большинством стандартных подрозетников 68 мм

Ограничения применения

• Не подходит для влажных помещений (ванная, кухня, бассейн) - IP20 недостаточен
• Запрещено подключать кабели сечением более 1,5 мм2 - возможен перегрев и оплавление клемм
• Работает только в паре с другими проходными выключателями - нельзя использовать как обычный однополюсный
• Не предназначен для управления мощными нагревательными приборами - максимальная нагрузка 2,2 кВт
• Не имеет защиты от скачков напряжения - рекомендуется использовать с УЗО или стабилизатором в нестабильных сетях

Примеры использования

• Освещение в длинном коридоре - выключатель у входа и у выхода
• Спальная комната - один выключатель у двери, второй у кровати
• Лестница между этажами - выключатели внизу и вверху
• Гараж или чердак - управление светом с двух сторон

Практические советы

• При монтаже проверьте, что провода правильно подсоединены к L, L1 и L2 - неверное подключение сделает систему не работоспособной
• Используйте только медные провода - алюминий несовместим с клеммами этого типа
• Не забудьте отключить питание перед установкой - даже при отключенном выключателе в сети может остаться напряжение
• Если планируете три точки управления - вам понадобится ещё один перекрёстный переключатель между двумя проходными
• Проверьте глубину подрозетника - механизм требует минимум 45 мм свободного места
• При замене старого выключателя - сравните тип подключения: этот модель требует трёхпроводной схемы
