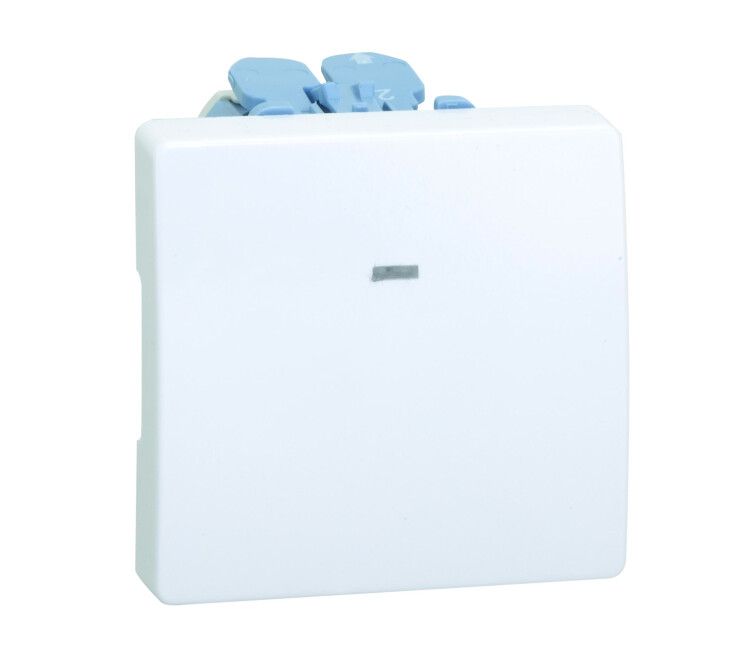

Переключатель проходной 1-кл. СП Simon 27 10А с подсветкой механизм сер. 27204-67

Выключатель проходной с подсветкой Simon 27204-67 - устройство для управления освещением из двух мест с функцией индикации положения клавиши. Подходит для установки в жилых помещениях, офисах и других зонах, где требуется удобное переключение света - например, у входа и у кровати.

Назначение и область применения

Этот выключатель предназначен для организации проходного управления светом - то есть когда один источник света можно включить/выключить с двух разных точек. Например: между спальней и коридором, в длинном помещении или на лестнице. Индикация подсветкой позволяет легко найти выключатель в темноте. Устройство рассчитано на работу в бытовых условиях и подходит для управления лампами до 2,5 кВт (при 250 В и 10 А).

Технические характеристики

• Номинальное напряжение: 250 В - работает в стандартной сети 220–240 В
• Номинальный ток: 10 А - допустимая нагрузка до 2,5 кВт
• Количество полюсов: 1 - управляет одной цепью освещения
• Способ монтажа: скрытая установка - монтируется в подрозетник
• Схема подключения: переключатель на два направления - требует пары таких же выключателей для работы в режиме проходного управления
• Индикация: да - светодиодная подсветка клавиши горит в выключенном состоянии
• Максимальное сечение кабеля: 1,5 мм2 - не рекомендуется использовать провода большего сечения
• Цвет: серый - сочетается с другими элементами серии S27
• Материал корпуса: пластик - устойчив к механическому воздействию
• Степень защиты IP20 - защищен от прикосновений пальцами, но не от воды и пыли; подходит только для внутренней установки
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, без экстремальных температур и высокой влажности
• Тип крепления: защелка - фиксируется в подрозетнике без дополнительных болтов
• Количество клавиш: одна - однополюсное управление
• Комплектация: механизм с декоративной накладкой - готов к установке без дополнительных деталей

Совместимость и монтаж

Выключатель Simon 27204-67 совместим со стандартными подрозетниками диаметром 68 мм. Для работы в режиме проходного управления необходимо установить ещё один такой же выключатель на втором конце цепи. Оба устройства должны быть подключены через перемычку между собой - типичная схема для проходных выключателей. Кабель подключается только сечением до 1,5 мм2 - более толстые провода не войдут в зажимы. Монтаж выполняется после отключения питания. Защелка обеспечивает надежную фиксацию в коробке без дополнительных креплений.

Безопасность и стандарты

Выключатель соответствует техническим условиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает возможность использования во влажных помещениях (ванна, баня, бассейн). Напряжение 250 В и ток 10 А обеспечивают безопасную эксплуатацию в бытовых сетях. Не предназначен для коммутации мощных нагревательных приборов или двигателей выше 2,5 кВт.

Преимущества

• Подсветка клавиши снижает риск ошибочного нажатия в темноте
• Фиксация защелкой ускоряет установку и не требует инструментов
• Серый цвет гармонирует с другими изделиями серии S27
• Один механизм + одна накладка = минимальная сборка перед монтажом

Ограничения применения

• Не используется в помещениях с повышенной влажностью - IP20 не защищает от брызг и пара
• Запрещено применять с кабелями сечением больше 1,5 мм2 - возможен перегрев контактов
• Работает только в паре с другим таким же проходным выключателем - нельзя использовать как обычный одиночный
• Не подходит для внешней установки - материал и степень защиты не предназначены для улицы
• Не рекомендован для управления люминесцентными или LED-светильниками с импульсными драйверами без проверки совместимости - возможны мерцание или отказ подсветки

Примеры использования

• Управление светом в спальне: один выключатель у двери, второй - у кровати
• Освещение длинного коридора: включение/выключение с обоих концов
• Лестница между этажами: удобное переключение при подъеме и спуске
• Гостевые комнаты: управление светом с входа и с ночника

Практические советы

• При замене старого выключателя проверьте, что новый имеет ту же схему подключения - проходной, а не обычный
• Обязательно используйте два одинаковых выключателя Simon 27204-67 - смешивание моделей может нарушить работу подсветки
• Если подсветка не горит - проверьте целостность цепи и наличие напряжения на входе
• Не затягивайте провода слишком сильно - пластиковые зажимы чувствительны к перегрузкам
• Для долговечности не подключайте к этому выключателю устройства с высокими пусковыми токами - например, некоторые старые лампы накаливания с галогенными рефлекторами
