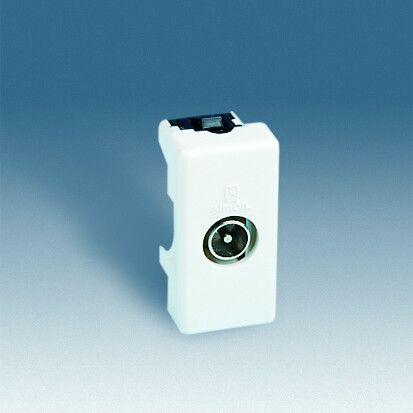

Розетка TV S27 одиночная, под пайку, узкий модуль Simon 27475-31

Розетка телевизионная одиночная под пайку узкий модуль слоновая кость от бренда Simon (арт. 27475-31) предназначена для подключения коаксиального кабеля телевизионной антенны или спутниковой системы через скрытую проводку. Узкая форма позволяет удобно размещать её в плотных монтажных коробках.

Назначение и область применения

Эта розетка используется исключительно для передачи аналогового или цифрового телевизионного сигнала - она не рассчитана на питание устройств. Подходит для установки в жилых домах, квартирах, офисах и многоквартирных зданиях там, где требуется точка подключения ТВ-антенны, кабельного телевидения или спутникового приемника. Механизм предназначен для скрытой установки в стеновые коробки, совместим со стандартными монтажными системами.

Технические характеристики

• Тип изделия: розетка TV, одиночная, оконечная
• Количество выходов: один, тип разъёма - TV (F-разъём)
• Способ монтажа: скрытая установка в подрозетник
• Способ присоединения: винтовые зажимы для коаксиального кабеля
• Номинальный ток: 1 А - допустим только для слаботочных сигналов, не для питания!
• Тип крепления: защелка для фиксации в монтажной коробке
• Материал корпуса: пластик, цвет - бежевый (слоновая кость)
• Степень защиты: IP20 - противостояние только пальцам, не защищает от воды и пыли
• Климатическое исполнение: УХЛ3 - температурный диапазон от −25C до +40C
• Нормативный документ: ТУ 3464-001-77313241-08
• Комплектация: механизм с декоративной накладкой

Совместимость и монтаж

Розетка телевизионная одиночная под пайку узкий модуль слоновая кость (27475-31) совместима с большинством стандартных глубоких подрозетников 60–65 мм. Для монтажа необходимо:

• Зачистить внешнюю изоляцию коаксиального кабеля на 10–15 мм;
• Аккуратно раскрутить центральный провод и оплетку;
• Подсоединить центральный провод к контакту F-разъёма, оплетку - к корпусному зажиму;
• Затянуть винты, чтобы обеспечить надёжный контакт без перегиба провода;
• Вставить механизм в коробку до щелчка защелки.

Не используйте этот элемент для подключения силовых кабелей - он не имеет внутренней коммутирующей части и не выдерживает нагрузку выше 1 А.

Безопасность и стандарты

Розетка соответствует требованиям ТУ 3464-001-77313241-08. Класс защиты IP20 гарантирует безопасную работу внутри помещений, но не предполагает использование во влажных зонах (ванная, баня, балкон). Наличие UHL3 указывает на возможность эксплуатации в условиях среднего климата, включая холодные помещения с отоплением.

Преимущества

• Узкий форм-фактор экономит место в плотных монтажных коробках
• Фиксация защелкой обеспечивает прочную посадку без дополнительных креплений
• Чётко очерченные зажимы позволяют легко и точно подключить коаксиальный кабель
• Бежевый цвет (слоновая кость) хорошо сочетается с классическими рамками и отделкой интерьера

Ограничения применения

• Нельзя использовать для подачи напряжения 220 В - только для слаботочных телевизионных сигналов
• Не предназначена для открытой установки или улицы - IP20 недостаточно для влаги и пыли
• Не рекомендовано применение в местах с частыми механическими воздействиями (например, в общественных зонах с высокой проходимостью)
• Не совместима с HDMI, Ethernet или другими современными интерфейсами - только F-разъём

Примеры использования

• Подключение телевизора к настенной антенне в гостиной
• Разводка спутникового сигнала от LNB к нескольким комнатам
• Установка точки доступа к кабельному ТВ в новостройке
• Обновление старой проводки в хрущёвке с заменой устаревших разъёмов

Практические советы

• Перед монтажом проверьте, что ваш кабель действительно является коаксиальным (RG-6 / RG-59) - другие типы не подходят
• При использовании удлинителей или тройников следите, чтобы суммарная потеря сигнала не превышала 10–15 дБ
• Если планируете подключать несколько розеток, выбирайте модели с возможностью последовательного соединения - эта модель одиночная, без переходника
• При закручивании винтов не переусердствуйте - можно повредить медный контакт
• Для лучшего качества сигнала используйте качественные F-разъёмы и герметичные соединители вне розетки
