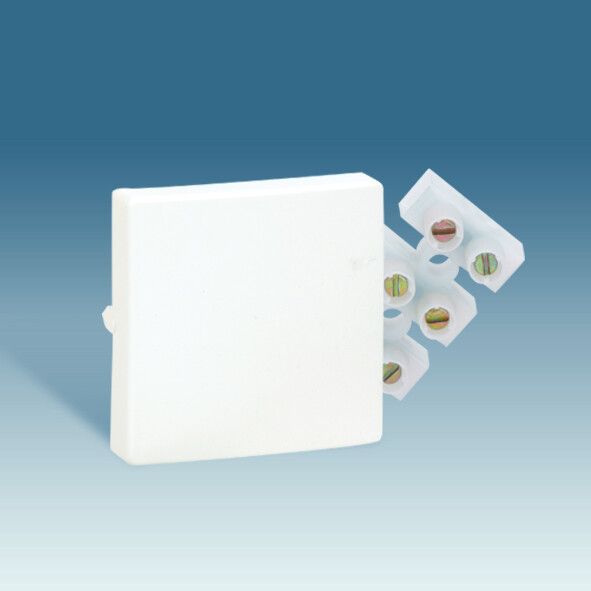

Кабельный вывод 3-х клеммный, S73L, алюминий - 73805-63 Simon

Кабельный вывод 3-х клеммный, алюминий от Simon (арт. 73805-63) предназначен для безопасного вывода трёх проводов через стену или корпус оборудования с использованием защелочного крепления. Несмотря на указание «алюминий» в названии, изделие изготовлено из пластиковго материала - это важно учитывать при выборе для сред с высокой механической нагрузкой.

Назначение и область применения

Кабельный вывод 3-х клеммный, алюминий используется для организации выхода силовых кабелей из электроустановочных устройств, распределительных коробок или шкафов. Подходит для открытой установки в помещениях с нормальной влажностью. Применяется в бытовых и легкопромышленных системах: освещение, розеточные группы, управление маломощным оборудованием.

Технические характеристики

• Тип изделия: накладка для электроустановочного устройства (ЭУИ)
• Количество клемм: 3
• Напряжение: до 220 В
• Степень защиты: IP20 - защита от прикосновений пальцами и твердыми предметами более 12 мм; не защищен от воды
• Материал корпуса: пластик
• Цвет: серый
• Тип крепления: защелка - фиксация происходит без инструментов
• Способ монтажа: открытый - монтируется на поверхность, не требует штробления
• Количество постов: 1
• Серия: рамочная - совместим с другими элементами этой серии

Совместимость и монтаж

Кабельный вывод 3-х клеммный, алюминий (арт. 73805-63) совместим с рамочной серией продукции Simon. Устанавливается на предварительно смонтированный механизм (например, выключатель или розетку) с помощью защелки - достаточно плотно прижать до щелчка. Для монтажа требуется доступ к задней части механизма. Кабели заводятся внутрь через отверстия, зажимаются клеммами внутри. Не предназначена для скрытой установки в стену.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтных сетей до 220 В. Степень защиты IP20 исключает использование во влажных помещениях (ванна, баня, улица) и местах с риском попадания брызг. Материал корпуса - самозатухающий пластик, что снижает риск распространения пламени.

Преимущества

• Простая установка благодаря защелочному креплению - не нужны винты или инструменты
• Форм-фактор совместим с популярной рамочной серией Simon - легко заменить или дополнить существующую систему
• Чёткая раздельная клеммная система позволяет организовать вывод трёх проводов без перегрузки
• Серый цвет гармонирует с большинством современных электроустановочных изделий

Ограничения применения

• Не использовать в условиях повышенной влажности, пыли или на улице - IP20 недостаточно для таких сред
• Не рассчитана на напряжение выше 220 В - применение в 380 В системах запрещено
• Корпус выполнен из пластика, не выдерживает ударные нагрузки - не рекомендуется в промышленных зонах с частыми механическими воздействиями
• Название содержит «алюминий», однако материал - пластик. Это может вызвать путаницу при заказе - проверяйте состав перед покупкой

Примеры использования

• Вывод фазы, нуля и заземления от розетки в распределительную коробку
• Подключение светильника с отдельными проводами к выключателю
• Обеспечение выхода кабеля из однопостовой рамочной системы Simon в жилом помещении

Практические советы

• Перед монтажом убедитесь, что кабели имеют достаточную длину для свободного прохода через вывод - не затягивайте их слишком сильно
• Проверьте соответствие диаметра кабелей отверстиям в выводе - слишком толстые провода могут повредить уплотнения
• Если нужна защита от влаги - выбирайте модели с IP44 и выше, этот вариант (73805-63) не подходит
• При замене старого вывода - используйте тот же артикул 73805-63, чтобы сохранить совместимость с рамочной серией Simon
