Кнопка клавишная для мех. с подсветкой 10А 250В Simon73 Loft 73160-39

Кнопка клавишная с подсветкой S73L от Simon - коммутационный аппарат с механическим управлением и индикацией состояния, предназначенный для управления оборудованием в условиях внутренней установки. Артикул 73160-39 соответствует модели S73 и S73 Loft, обеспечивает надёжную работу при нагрузках до 10 А и 250 В.

Назначение и область применения

Кнопка клавишная S73L используется для ручного включения и выключения электрических цепей. Подсветка позволяет легко определить состояние устройства в темноте. Применяется в системах автоматизации, на пультах управления, в бытовых и промышленных щитах, где требуется визуальная индикация активного состояния. Подходит для установки в помещениях с умеренным климатом - офисах, мастерских, жилых зонах.

Технические характеристики

• Номинальное напряжение: 250 В - допустимое рабочее напряжение переменного тока
• Номинальный ток: 10 А - максимальный ток, который можно безопасно коммутировать
• Подсветка: есть - светодиодная индикация включённого состояния
• Степень защиты: IP20 - защищена от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Количество постов: 1 - одноканальное управление
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в средних условиях влажности
• Способ монтажа: скрытая установка - монтируется в стеновые ниши, коробки, распределительные шкафы
• Цвет: белый - сочетается с большинством интерьеров и панелями
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие техническим условиям производителя

Совместимость и монтаж

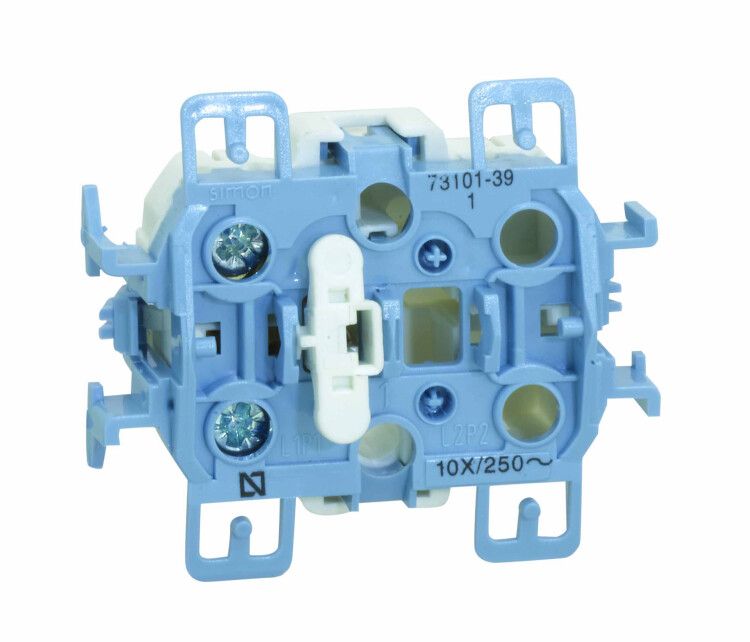

Кнопка S73L - это механизм без лицевой рамки, предназначен для скрытой установки в стандартные монтажные коробки глубиной не менее 40 мм. Совместима с другими элементами серии S73 и S73 Loft от Simon. Для монтажа необходимо предварительно подготовить отверстие в стене или шкафу, совпадающее по габаритам с корпусом механизма. Клеммы для подключения проводов расположены сзади - доступны после установки в коробку. Напряжение питания подводится отдельно; подсветка питается через ту же цепь, что и нагрузка.

Безопасность и стандарты

Кнопка соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 исключает риск поражения током при случайном контакте с контактами, но не защищает от попадания влаги или пыли. Не рекомендуется использовать в сырых, пыльных или наружных условиях. Материал корпуса самозагасающий, соответствует нормам пожарной безопасности для электрооборудования.

Преимущества

• Чёткая тактильная реакция при нажатии - удобно в работе даже в перчатках
• Равномерная подсветка - хорошо видна в темноте, не слепит
• Простая замена - механизм извлекается из коробки без демонтажа всей системы
• Совместимость с сериями S73 и S73 Loft - возможность унифицировать панели управления
• Белый цвет - эстетично в интерьере, не выделяется лишними деталями

Ограничения применения

• Не подходит для наружной установки - IP20 не защищает от влаги и пыли
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита
• Не рассчитана на частые импульсные нагрузки выше 10 А - возможен износ контактов
• Требует скрытой установки - нельзя закрепить на поверхности стены без монтажной коробки
• Не поддерживает многопозиционное управление - только одиночный режим

Примеры использования

• Выключение света в комнате через пульт управления
• Запуск станка на производстве с индикацией включённого состояния
• Активация сигнализации в домашнем щите
• Управление насосом в системе вентиляции
• Командный пункт в офисе - включение/выключение оборудования

Практические советы

• Перед монтажом проверьте, чтобы глубина монтажной коробки была достаточной - минимум 40 мм
• При подключении используйте провода сечением не менее 1,5 мм2 для тока 10 А
• Не подключайте мощные нагрузки типа нагревательных элементов без учёта пусковых токов - они могут превышать 10 А
• Если нужна защита от брызг - выбирайте модель с IP65 или выше, эта кнопка не подходит
• Для группового управления несколькими устройствами используйте одинаковые модели S73L - это гарантирует единый стиль и совместимость
