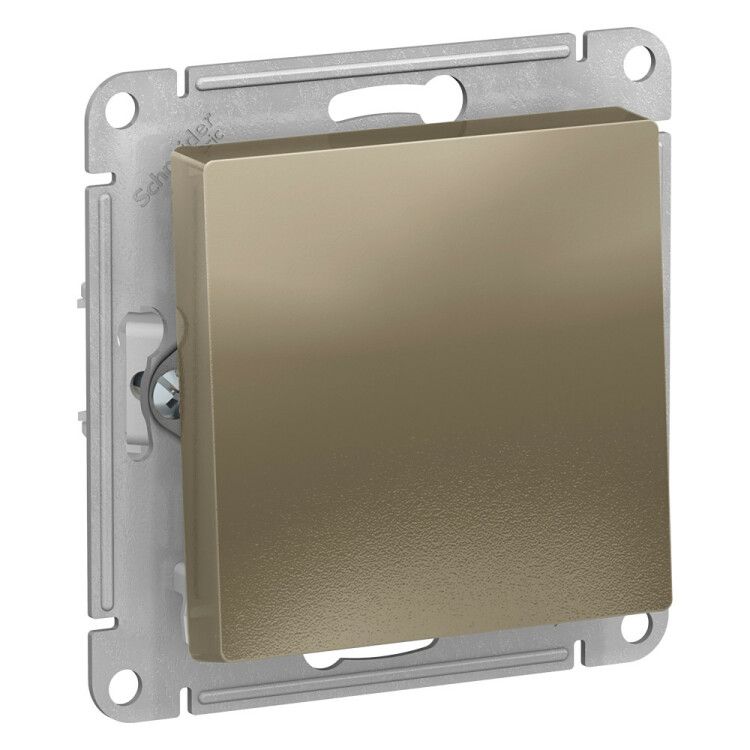

Выключатель 1-кл. СП AtlasDesign 10А IP20 (сх. 1) 10AX с самовозвратом механизм шампань SE ATN000515 APC

Кнопка нажимная схема 1, 10АХ, механизм, цвет шампань, с самовозвратом от Systeme Electric (артикул atn000515) - это одноклавишный выключатель с механическим самовозвратом для управления оборудованием в распределительных щитах и панелях с внутренней установкой. Подходит для бытовых и промышленных систем до 250 В и 10 А.

Назначение и область применения

Кнопка нажимная схема 1, 10АХ, механизм, цвет шампань, с самовозвратом используется для временного включения или отключения электрической цепи. После нажатия она автоматически возвращается в исходное положение - поэтому идеальна для старта, остановки, сброса или тестирования устройств. Применяется в пультах управления станков, конвейеров, освещением, вентиляцией и других системах, где требуется импульсное управление. Монтируется внутри распределительных щитов, панелей и корпусов с глухими крышками.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Схема подключения: 1-полюсный выключатель (размыкание одного провода)
• Тип возврата: Самовозврат (механический, без фиксации)
• Количество клавиш: 1
• Цвет: Шампань (матовая отделка)
• Материал корпуса: Термопласт (ABS-пластик)
• Габариты: 71×71×40 мм
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Способ подключения: Винтовые клеммы
• Способ монтажа: Скрытый (встраивается в стенку или панель)
• Тип крепления: Винтовое через монтажные лапки
• Состав: Без галогенов, не содержит свинца и других запрещённых веществ
• Покрытие поверхности: Необработанное (без антикоррозийного слоя - не предназначена для открытой среды)

Совместимость и монтаж

Кнопка нажимная схема 1, 10АХ, механизм, цвет шампань, с самовозвратом совместима со всеми стандартными монтажными коробками для системы AtlasDesign. Для установки требуется отверстие 68–70 мм в диаметре. Крепится за счёт двух усиленных металлических лапок, которые фиксируются винтами к боковым стенкам коробки. Подключение осуществляется через винтовые зажимы - подходят провода сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвёртки и плоскогубцев для зачистки жил.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Произведено в соответствии с международным стандартом IEC 60947-5-1 для кнопочных выключателей. Отсутствие галогенов снижает риск образования токсичных газов при перегреве. Напряжение 250 В и ток 10 А позволяют использовать её в бытовых и легкопромышленных сетях, но не для силового оборудования выше этих значений.

Преимущества

• Усиленные монтажные лапки обеспечивают надёжную фиксацию даже при вибрациях
• Матовая поверхность не царапается легко и не отражает свет, что удобно при работе в условиях яркого освещения
• Корпус из ABS-пластика сохраняет форму и цвет при температуре от –25C до +60C
• Самовозврат обеспечивает предсказуемую работу - не остаётся в “включенном” состоянии случайно
• Подходит для серийного производства и модернизации существующих панелей благодаря стандартизированному форм-фактору

Ограничения применения

• Не предназначен для внешнего монтажа - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды
• Запрещено применять в цепях постоянного тока выше 10 А или напряжением более 250 В
• Не рекомендуется для частого циклического использования более 1000 раз в час - возможен преждевременный износ контактов
• Не подходит для взрывоопасных зон (не имеет взрывозащиты)
• Цвет шампань - декоративный; не маскирует следы загрязнений, требует регулярной очистки

Примеры использования

• Кнопка аварийной остановки на станке с ЧПУ
• Пусковая кнопка в панели управления насосной группой
• Сбросной элемент в контроллере вентиляционной системы
• Тестирование работы реле в распределительном щите
• Локальный ввод/вывод сигнала в автоматических линиях

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть 68–70 мм, чтобы механизм плотно вошёл без люфта
• При подключении используйте медные провода с изоляцией, не допускайте попадания оголённых жил на корпус
• Не затягивайте винты клемм слишком сильно - можно повредить пластиковую часть зажима
• Если кнопка будет использоваться в помещении с высокой влажностью, установите её в герметичный корпус с уровнем защиты IP54+
• Для замены аналога от Schneider Electric - этот механизм является прямым преемником, совпадают все размеры и крепления
