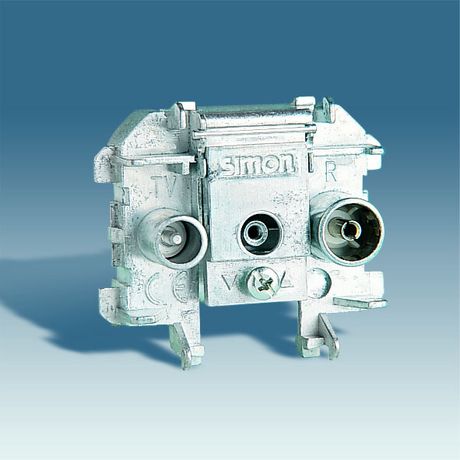

Механизм розетки R-TV-SAT Simon73 Loft оконечная Simon 73488-69

Розетка телевизионная/радио/спутниковая (TV/R/SAT) оконечная, механизм от Simon с артикулом 73488-69 предназначена для подключения антенных и спутниковых устройств в жилых и офисных помещениях. Она обеспечивает надёжное соединение трёх коаксиальных кабелей с минимальными потерями сигнала и совместима с системами цифрового ТВ, радио и спутникового вещания.

Назначение и область применения

Эта оконечная розетка используется для завершения антенной сети - она принимает сигнал от основного кабеля и распределяет его на три устройства одновременно: телевизор, спутниковый приемник или радиоприёмник. Подходит для установки в квартирах, домах, гостиницах и административных зданиях. Применяется там, где требуется подключение нескольких приёмников к одной точке входа сигнала без потерь качества изображения и звука.

Технические характеристики

• Тип изделия: Розетка TV - оконечная, с одним постом и тремя выходами
• Частотный диапазон: 860–2400 МГц - покрывает все современные стандарты DVB-T/T2, DVB-S/S2, FM-радио и цифрового ТВ
• Потери при подключении: до 5 дБ - низкий уровень затухания сигнала между входом и выходами
• Номинальное напряжение: 12 В - рассчитана на работу с пассивными RF-системами, не предназначен для питания активных устройств
• Номинальный ток: 1 А - допустимая нагрузка для цепей управления или слаботочных сигналов
• Степень защиты: IP20 - защищена от контакта с пальцами и крупными предметами, но не от воды и пыли
• Цвет: Серый - сочетается с большинством рамок и корпусов бытовой электроники
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, устойчива к повышенной влажности в пределах нормы
• Тип крепления: Винтовое - фиксируется на монтажную коробку с помощью болтов
• Способ монтажа: Открытый - устанавливается поверх стены, без штробления
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными с разъёмами F-типа. Для монтажа требуется стандартная монтажная коробка глубиной не менее 40 мм. Кабели подключаются через винтовые зажимы внутри механизма - важно плотно закрутить каждый контакт, чтобы избежать помех. Не требует внешнего питания. Рекомендуется использовать качественный кабель с экранированием не ниже 95%, особенно при длинных трассах.

Безопасность и стандарты

Розетка соответствует требованиям ТУ 3464-001-77313241-08 и безопасна при использовании в соответствии с инструкцией. Напряжение 12 В исключает риск поражения электрическим током. Однако не предназначена для работы в условиях высокой влажности, перепадов температур за пределами УХЛ3 или в местах с постоянным воздействием воды - IP20 не обеспечивает защиту от брызг и пыли.

Преимущества

• Три выхода позволяют подключить сразу несколько устройств без делителей или активных усилителей
• Минимальные потери сигнала (5 дБ) сохраняют качество изображения даже при длительных кабельных трассах
• Фирменная система крепления Simon обеспечивает долговечность и надёжность соединений
• Серый цвет легко интегрируется в интерьер без необходимости замены рамок
• Открытый монтаж позволяет установить розетку без демонтажа отделки стен

Ограничения применения

• Не подходит для установки во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не является источником питания - нельзя использовать для подключения активных спутниковых LNB или усилителей
• Не рекомендовано применять в сетях с более чем тремя ответвлениями - возможны значительные потери сигнала
• Не совместима с системами PoE или передачи питания по коаксиальному кабелю

Примеры использования

• Подключение трёх телевизоров в гостиной к одному спутниковому ресиверу
• Разводка сигнала от антенны на телевизор, радиоприёмник и цифровую приставку в комнате
• Завершение линии в многоквартирном доме - последняя точка в цепи распределения
• Установка в офисе для подключения видеоконференц-оборудования и цифрового ТВ

Практические советы

• Перед монтажом проверьте целостность кабеля и качество F-разъёмов - плохой контакт увеличивает потери выше заявленных 5 дБ
• Если вы используете длинный кабель (>30 м), убедитесь, что входящий сигнал достаточен - розетка не усиливает, а лишь распределяет
• При установке в деревянных или пластиковых коробках соблюдайте зазоры для вентиляции - перегрев снижает срок службы
• Не перетягивайте винты при подключении кабелей - можно повредить внутренние контакты
• Артикул 73488-69 - это именно оконечная версия; если нужна проходная розетка, выбирайте другую модель
