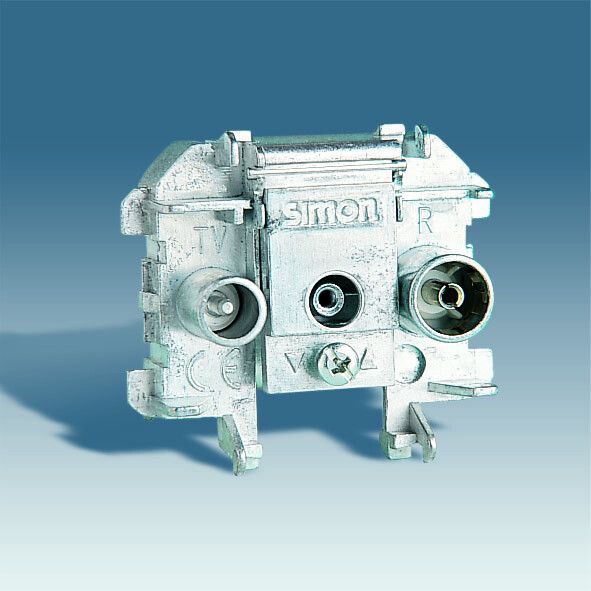

Механизм розетки R-TV-SAT Simon73 Loft проходная Simon 73487-69

Розетка телевизионная проходная TV/R/SAT, механизм от Simon (артикул 73487-69) предназначена для организации сигнальной сети телевидения и спутникового приема в помещениях. Она позволяет передавать сигнал между двумя точками без потерь качества, сохраняя при этом возможность подключения бытовых устройств через встроенный силовой контакт на 12 В.

Назначение и область применения

Эта розетка используется для подключения телевизоров, приставок, модемов и других устройств, работающих с антенным или спутниковым сигналом. Проходная конструкция обеспечивает последовательное соединение входного и выходного кабеля - идеально для маршрутизации сигнала вдоль стены или через несколько комнат. Также она имеет встроенный силовой контакт на 12 В, что позволяет одновременно питать маломощные устройства, например, камеры наблюдения или усилители сигнала.

Технические характеристики

• Тип: проходная информационная розетка TV/R/SAT
• Количество выходов: два - один вход, один выход для цепочки
• Частотный диапазон: 860–2400 МГц - покрывает все современные стандарты DVB-T/T2, DVB-S/S2, кабельного ТВ
• Потери при подключении: 7 дБ - минимальные потери сигнала, подходят для длинных трасс
• Силовой контакт: номинальное напряжение 12 В, номинальный ток 1 А - для питания слаботочных устройств
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли; подходит только для внутренней установки
• Метод крепления: винтовой зажим - надежное фиксирование в монтажной коробке
• Цвет: серый - сочетается с большинством рамок и декоративных решений
• Климатическое исполнение: УХЛ3 - рассчитана на работу в условиях повышенной влажности и перепадов температур, типичных для жилых помещений в средней полосе России
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка совместима с коаксиальным кабелем типа RG-6, RG-59 и аналогичными. Для монтажа требуется открытая установка - устройство крепится к стене или в монтажную коробку с помощью винтов. Подключение сигнальных проводов выполняется через зажимы внутри корпуса - важно не перегибать центральный провод и плотно затянуть экранирующую оплетку. Силовая часть (12 В) подключается отдельно - рекомендуется использовать изолированный двухжильный провод сечением не менее 0,75 мм2. Розетка вставляется в стандартную рамку 60×60 мм (тип “рамочная”).

Безопасность и стандарты

Розетка соответствует требованиям ТУ 3464-001-77313241-08. Напряжение 12 В безопасно для пользователя, однако внешние источники питания должны быть сертифицированы и иметь защиту от перегрузки. IP20 исключает использование в ванных комнатах, на улице или в сырых местах. Клеммы выполнены из медного сплава с никелированием - предотвращают окисление и обеспечивают долгий срок службы контактов.

Преимущества

• Объединяет функции сигнальной и силовой розетки - экономит место в монтажной коробке
• Проходная схема снижает количество разрывов в кабельной трассе - повышает качество сигнала
• Широкий диапазон частот гарантирует работоспособность с новыми форматами вещания
• Надежное винтовое крепление минимизирует риск ослабления контактов со временем

Ограничения применения

• Не предназначена для наружной установки - IP20 не защищает от влаги
• Силовой контакт ограничен 1 А - нельзя подключать мощные устройства (например, Wi-Fi роутеры с высоким потреблением)
• Подходит только для систем с импедансом 75 Ом - несовместима с Ethernet или телефонными линиями
• Не работает с цифровыми интерфейсами HDMI или USB - только RF-сигналы

Примеры использования

• Подключение телевизора и спутникового ресивера в гостиной с запиткой усилителя сигнала от 12 В
• Маршрутизация сигнала от антенны к нескольким комнатам через цепочку таких розеток
• Установка рядом с домашним медиацентр - одновременно подаем видео и питание для микро-камеры наблюдения

Практические советы

• Перед монтажом проверьте целостность кабеля - поврежденный экран вызывает помехи даже при низких потерях в 7 дБ
• Затягивайте винты крепления равномерно - перекос может деформировать контактные площадки
• Для многоквартирных домов используйте эту розетку в паре с активными делителями - чтобы компенсировать суммарные потери в цепочке
• Выбирайте кабель с медным центральным проводом и плотным экраном - особенно важны при работе на верхних частотах до 2400 МГц
• Не путайте с обычными сетевыми розетками - здесь 12 В постоянного тока, а не 220 В переменного
