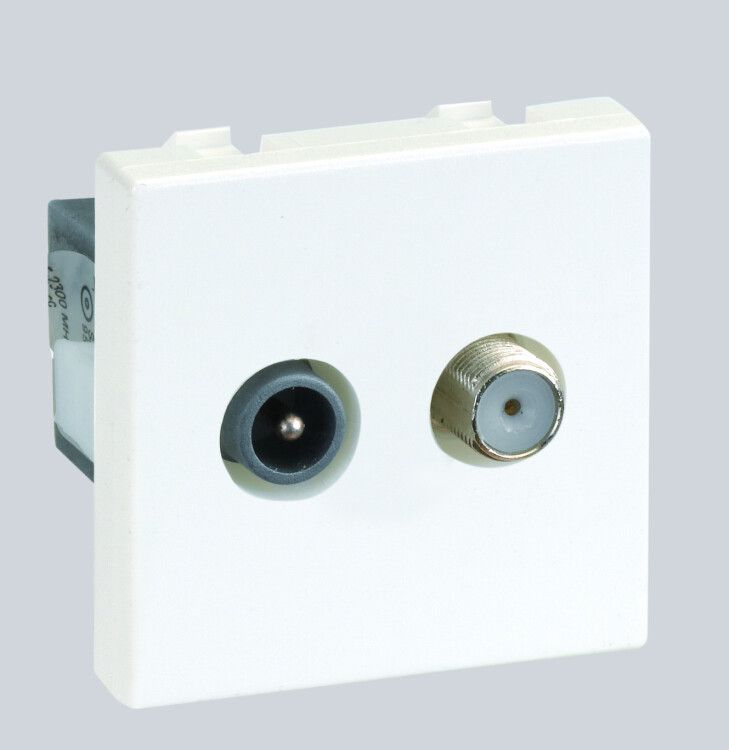

Механизм розетки TV-SAT Simon Connect винт. зажим графит K130A-14

Розетка телевизионная TV/SAT винтовой зажим (TV - "папа", SAT - "мама") графит от Simon с артикулом k130a-14 предназначена для подключения антенных и спутниковых кабелей в жилых и офисных помещениях. Устройство обеспечивает надёжный контакт с помощью винтового зажима и совмещает два входа в одном корпусе - для телевизионного сигнала (TV) и спутникового (SAT).

Назначение и область применения

Розетка телевизионная TV/SAT винтовой зажим (TV - "папа", SAT - "мама") графит используется для оконечного подключения коаксиальных кабелей в системах приема аналогового и цифрового телевидения, а также спутникового сигнала. Подходит для скрытой установки в стене - идеальна для квартир, домов, гостиниц и офисов, где требуется аккуратный монтаж без внешних проводов.

Технические характеристики

• Тип розетки: однопостовая, оконечная
• Выходы: 2 - TV ("папа"), SAT ("мама")
• Частотный диапазон: 860–2400 МГц - поддерживает современные цифровые сигналы DVB-T/T2, DVB-S/S2
• Номинальное напряжение: 24 В - допустимо для питания активных устройств (например, усилителей)
• Номинальный ток: 1 А - позволяет подключить маломощные устройства с питанием через кабель
• Максимальное сечение кабеля: 1.5 мм2 - соответствует стандартным коаксиальным кабелям RG-6, RG-59
• Потери на подключение: до 1.5 дБ - минимальное затухание сигнала
• Степень защиты: IP20 - защищена от прикосновений пальцев, но не от влаги
• Цвет: серый (графит)
• Климатическое исполнение: УХЛ3 - рассчитана на работу в условиях умеренного и холодного климата внутри помещений
• Крепление: винтовой зажим - надёжное соединение без пайки
• Монтаж: скрытый - устанавливается в подрозетник 68 мм

Совместимость и монтаж

Розетка телевизионная TV/SAT винтовой зажим (TV - "папа", SAT - "мама") графит совместима с любыми стандартными коаксиальными кабелями с разъёмом F-типа. Для монтажа используйте подрозетник глубиной не менее 40 мм. Кабели зачищаются на 10–12 мм, жила вставляется в зажим и фиксируется винтом. Обязательно проверьте герметичность изоляции перед закручиванием - попадание влаги снижает качество сигнала. Накладка легко снимается для обслуживания.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3464-001-77313241-08. Применяет материалы, устойчивые к перегреву. Не предназначен для открытой установки на улице или во влажных помещениях из-за степени защиты IP20. Электрическая безопасность обеспечивается за счёт изолирующих материалов и отсутствия высоких потенциалов - рабочее напряжение не превышает 24 В.

Преимущества

• Два канала в одной розетке - экономия места и упрощение проводки
• Винтовой зажим вместо пайки - быстрый и надёжный монтаж даже без опыта
• Низкий уровень потерь сигнала (до 1.5 дБ) - сохраняет качество изображения
• Серый цвет (графит) хорошо сочетается с большинством декоративных рамок и интерьеров
• Подходит для модульной системы Simon - можно комбинировать с другими розетками в одной рамке

Ограничения применения

• Не использовать в помещениях с повышенной влажностью (ванная, бассейн, баня) - степень защиты IP20 не предохраняет от воды
• Не применять для подключения мощных усилителей - максимальный ток 1 А ограничен
• Не рекомендовано использование с кабелями сечением более 1.5 мм2 - возможен плохой контакт и нагрев
• Не подходит для наружной установки - требует внутреннего монтажа в стену

Примеры использования

• Подключение телевизора и спутникового ресивера в гостиной
• Оконечная точка в многоквартирном доме после распределительной коробки
• Установка в офисе для подключения видеонаблюдения и цифрового ТВ
• Монтаж в новостройках при подготовке кабельных сетей

Практические советы

• Перед монтажом проверьте целостность кабеля - повреждённая экранная оплетка вызывает помехи
• Не перетягивайте винты - это может повредить контакты и снизить срок службы
• Если вы используете активную антенну или усилитель - убедитесь, что её потребляемый ток не превышает 1 А
• Для лучшего качества сигнала используйте качественный коаксиальный кабель с медной центральной жилой и плотным экранированием
• При замене старой розетки - отключите питание всех связанных устройств, особенно если есть усилители с питанием через кабель
