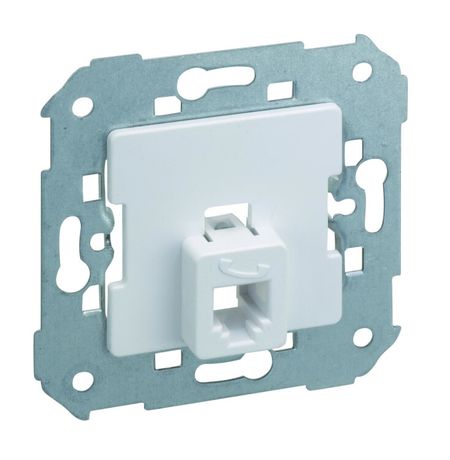

Розетка телефонная СП Simon 88 RJ11 6 контакт. для коннектора механизм бел. 75480-30

Розетка телефонная RJ-11, 6 контактов, механизм, белый от Simon (артикул 75480-30) предназначена для подключения телефонного оборудования и других устройств низковольтной связи через стандартный интерфейс RJ-12. Устройство устанавливается в скрытую проводку и обеспечивает надёжное соединение с использованием прокалывающих клемм.

Назначение и область применения

Розетка телефонная RJ-11, 6 контактов, механизм, белый используется для подключения аппаратов телефонной сети, факсов, модемов и систем домашней автоматизации, работающих на низком напряжении. Подходит для установки в жилых, офисных и административных помещениях. Применяется в составе информационных сетей категории 5E, где требуется качественный и долговечный контакт.

Технические характеристики

• Тип разъёма: RJ-12 (6 контактов, совместим с RJ-11)
• Количество постов: 1
• Номинальное напряжение: 12 В
• Номинальный ток: 1 А
• Степень защиты: IP20 - защищает от доступа пальцев, но не от воды и пыли
• Способ присоединения: клеммы с прокалывающими контактами - провод вставляется без зачистки
• Материал корпуса: белый пластик
• Климатическое исполнение: УХЛ3 - рассчитана на работу в условиях умеренного и холодного климата при температуре от −25C до +40C
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Розетка телефонная RJ-11, 6 контактов, механизм, белый монтируется в стандартную скрытую подрозетник с габаритами, соответствующими Евростандарту. Крепление осуществляется с помощью винтов, что исключает люфт после установки. Для подключения используются кабели с медными жилами диаметром до 0,8 мм - прокалывающие контакты обеспечивают надёжный контакт без зачистки изоляции. Совместима с кабелями категории 5E, используемыми в телефонных и локальных сетях.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ТУ 3464-001-77313241-08. Напряжение 12 В и ток 1 А соответствуют безопасным уровням для слаботочных систем. IP20 не требует защиты от брызг - поэтому устройство не рекомендуется использовать во влажных зонах (ванна, кухня, подвал). Климатическое исполнение УХЛ3 позволяет применять её в неотапливаемых помещениях при соблюдении температурного режима.

Преимущества

• Прокалывающие клеммы экономят время монтажа - не нужна зачистка проводов
• Высокая надёжность соединений благодаря металлическим контактам с острыми зубцами
• Белый цвет легко сочетается с большинством интерьеров и другими элементами электроустановочного оборудования Simon
• Совместимость с кабелями категории 5E обеспечивает передачу сигнала без потерь на расстояния до 100 метров

Ограничения применения

• Не предназначен для работы при напряжении выше 12 В - нельзя подключать устройства с питанием 220 В
• IP20 не допускает использование в местах с повышенной влажностью или риском попадания воды
• Не подходит для многожильных проводов с диаметром более 0,8 мм - возможен плохой контакт
• Не является герметичной - не применяется на улице или в неотапливаемых помещениях с перепадами температур выше нормы

Примеры использования

• Подключение аналогового телефона в спальне или кабинете
• Присоединение VoIP-терминала к локальной сети
• Связь между системами охранной сигнализации и центральным пультом
• Интеграция в системы «умный дом» для управления дверными звонками или видеодомофонами

Практические советы

• Перед монтажом проверьте тип кабеля - он должен быть UTP/FTP категории 5E с однопроволочными жилами
• При подключении не затягивайте винты слишком сильно - это может повредить клеммы
• Если вы заменяете старую розетку, убедитесь, что провода не имеют окисления - прокалывающие контакты плохо работают с запущенной изоляцией
• Для удобства обслуживания можно комбинировать эту розетку с другими механизмами Simon в одной рамке - они совместимы по форм-фактору
