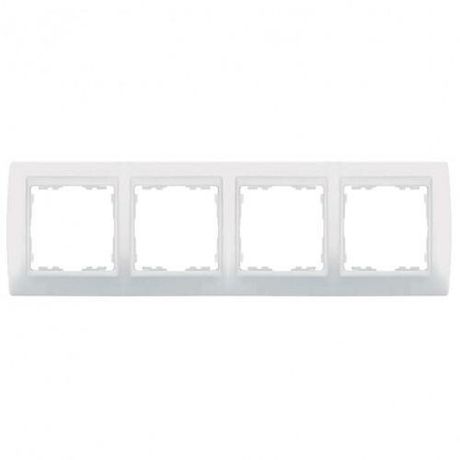

Рамка на 4 поста, S82, белый - 82640-30 Simon

Рамка 4-постовая S82, белая от Simon (арт. 82640-30) - это компактная основа для установки четырёх модульных устройств, таких как выключатели, розетки или кнопки управления. Подходит для скрытой проводки в помещениях с умеренным климатом.

Назначение и область применения

Рамка 4-постовая S82, белая предназначена для фиксации и декоративного оформления четырёх модульных элементов электроустановочного оборудования. Используется в жилых, офисных и административных помещениях при скрытой электропроводке. Применяется совместно с механизмами, соответствующими стандартному модульному шагу 17,5 мм.

Технические характеристики

• Количество постов: 4
• Цвет: белый, матовое покрытие
• Материал: пластик без галогенов
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Способ монтажа: скрытый (встраивается в стену)
• Тип крепления: безвинтовое зажимное - фиксируется за счёт упругих лапок в коробке
• Оrientация монтажа: горизонтальная и вертикальная
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 90%
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Рамка 4-постовая S82, белая совместима со всеми стандартными механизмами Simon серии S82 и аналогичными изделиями других производителей, имеющими модульный шаг 17,5 мм. Монтаж выполняется в предварительно установленную металлическую или пластиковую монтажную коробку глубиной не менее 40 мм. Безвинтовое зажимное крепление обеспечивает быстрое закрепление - достаточно вставить рамку в коробку до щелчка. Для правильной установки проверьте внутренний размер коробки: она должна иметь ширину минимум 110 мм и высоту - 100 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Материал без галогенов снижает выделение токсичных веществ при перегреве. Степень защиты IP20 исключает доступ к токоведущим частям при нормальном использовании, но не предназначен для влажных помещений или наружной установки.

Преимущества

• Быстрый монтаж благодаря безвинтовому зажиму - не требует инструментов
• Матовая поверхность не царапается и не бликует
• Поддерживает любую ориентацию - удобна для нестандартных решений
• Экологически безопасный материал без галогенов
• Устойчив к механическим воздействиям в условиях эксплуатации

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвал) из-за низкой степени защиты IP20
• Не подходит для наружной установки
• Не совместим с механизмами, выходящими за стандартный модульный шаг (например, крупногабаритные устройства с шагом 22,5 мм)
• Требует точного соблюдения размеров монтажной коробки - слишком малая глубина или ширина затруднят установку

Примеры использования

Рамка 4-постовая S82, белая используется для сборки комбинированных блоков: например, два выключателя + две розетки; три выключателя + одна клавишная кнопка управления освещением; или четыре однополюсных выключателя. Часто встречается в современных квартирах, офисах и общественных зонах, где требуется эстетично оформленная группа управляемых устройств.

Практические советы

• Перед монтажом убедитесь, что монтажная коробка имеет достаточные размеры - минимальная ширина 110 мм, глубина 40 мм
• При установке нескольких рамок рядом учтите расстояние между коробками - рекомендовано не менее 5–7 мм для свободного прохода лапок
• Не используйте силовые механизмы мощнее 16 А без проверки совместимости с контактами внутри рамки
• При необходимости замены механизма - просто потяните рамку на себя, чтобы освободить зажимы
• Для чистки используйте мягкую ткань, смоченную в слабом мыльном растворе - не применять абразивы и агрессивные средства
