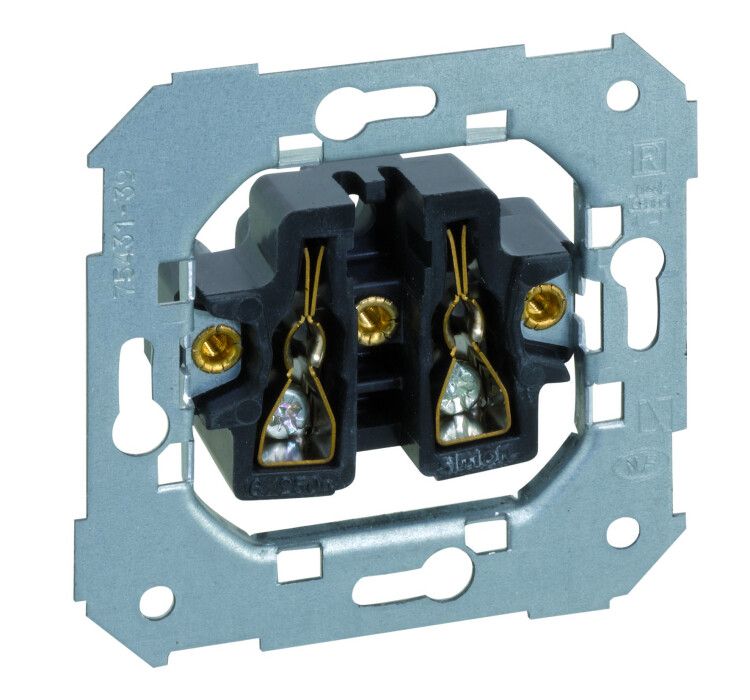

Розетка S82, S82N, S88, Detail 16А 250В IP20 Simon 75431-39

Розетка двухполюсная 16А 250В, винтовой зажим, механизм, серия S82, S82N, S88, S82 Detail от Simon - это компактный элемент для скрытой проводки, предназначенный для подключения однофазного оборудования без необходимости заземления. Артикул 75431-39 соответствует механизму серии S82 и подходит для постоянной нагрузки до 16 А.

Назначение и область применения

Эта розетка используется там, где требуется безопасное подключение устройств мощностью до 3,5 кВт (при 250 В и 16 А) без требования к защите от утечки тока на корпус. Подходит для внутренней установки в жилых помещениях, офисах, мастерских и производственных участках с контролируемой средой. Применяется для питания светильников, малогабаритных станков, зарядных устройств, бытовой техники без металлического корпуса.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 16 А
• Число фаз: одна
• Тип подключения: винтовые клеммы
• Максимальное сечение кабеля: 1,5 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Конструкция: однопостовой механизм, без заземляющего контакта
• Материал корпуса: пластик, безгалогеновый состав
• Габариты: 80×80×45 мм
• Цвет: матовая поверхность, без надписей
• Климатическое исполнение: УХЛ3 - допустимо использование в помещении с температурой от −25C до +40C и повышенной влажностью
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Механизм предназначен для установки в стандартную круглую или прямоугольную подрозетник глубиной не менее 45 мм. Крепление осуществляется через винты на боковых стенках механизма - совместим со всеми типичными рамками серии S82/S88. Для подключения используйте медный многожильный или одножильный кабель сечением до 1,5 мм2. Перед затяжкой клемм удалите изоляцию на 8–10 мм, проверьте плотность фиксации провода легким потягиванием. Не применяйте кабели большего сечения - возможна деформация клеммы и перегрев.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08 и имеет степень защиты IP20, что исключает случайный контакт с токоведущими частями пальцами. Отсутствие заземляющего контакта делает её подходящей только для класса II электрооборудования - двойной изоляции. Материал корпуса не содержит галогенов - снижена опасность выделения ядовитых веществ при возгорании.

Преимущества

• Шторки предотвращают попадание пыли и случайное замыкание посторонними предметами
• Матовое покрытие снижает бликование и лучше маскирует царапины
• Фиксация винтом обеспечивает прочное соединение даже при вибрациях
• Подходит для систем с ограниченным бюджетом, где заземление не предусмотрено проектом
• Выдерживает длительную работу при максимальном токе благодаря термически стабильному материалу

Ограничения применения

• Не использовать во влажных помещениях (ванная, баня, подвал без осушки) - IP20 недостаточно
• Запрещён монтаж вне закрытых распределительных коробок - открытый доступ к контактам запрещён нормами ПУЭ
• Не применять для подключения мощных нагревательных приборов (электрокотлы, тепловентиляторы свыше 3,5 кВт)
• Не сочетается с автоматическими выключателями выше 16 А - риск перегрузки
• Не рекомендовано для промышленных объектов с высокой механической нагрузкой или химической агрессивной средой

Примеры использования

• Подключение LED-светильника в спальной комнате
• Розетка для принтера или компьютера в офисе
• Питание насоса малой мощности в системе автополива
• Обслуживание контрольной панели на сборочном станке
• Временная точка питания тестового оборудования в лаборатории

Практические советы

• Перед установкой обязательно отключите питание и проверьте отсутствие напряжения тестером
• При использовании многожильного провода обжимайте конец наконечником НШВИ - так повысится долговечность соединения
• Не затягивайте винты слишком сильно - можно повредить резьбу внутри клеммы
• Если нужна возможность заземления - выбирайте аналогичную модель с третьим контактом (например, S82G)
• Для удобства обслуживания сохраняйте этикетку с артикулом 75431-39 рядом с щитком - она поможет найти замену при ремонте
