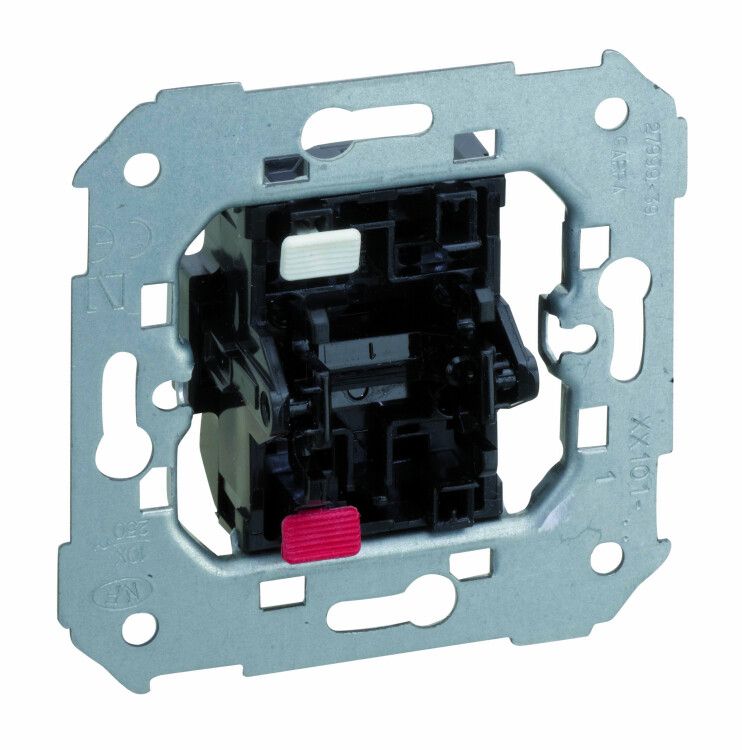

Переключатель проходной 1-кл. СП Simon 82 10А механизм 75201-39

Выключатель проходной Simon S82N (арт. 75201-39) предназначен для управления освещением из двух мест - например, у входа и выхода комнаты или на обоих концах коридора. Механизм совместим со стандартными рамками серии S82 и рассчитан на длительную работу в бытовых и коммерческих помещениях.

Назначение и область применения

Этот выключатель используется там, где требуется включение и выключение света с двух точек. Подходит для жилых помещений, офисов, больниц, школ и других объектов, где важна удобная организация управления освещением. Устанавливается в паре с другим таким же переключателем - один работает как «первый», второй - как «второй». Не применяется как обычный одноклавишный выключатель.

Технические характеристики

• Номинальное напряжение: 250 В - безопасно для сетей 220–240 В
• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт (например, несколько светодиодных ламп или одна мощная люстра)
• Количество клавиш: 1 - управление одним световым контуром
• Схема подключения: переключатель на два направления - позволяет менять состояние света с двух мест
• Количество полюсов: 1 - контролирует одну фазу
• Максимальное сечение кабеля: 1,5 мм2 - не допускается подключение проводов thicker
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; подходит только для внутренней установки
• Материал корпуса: пластик - прочный, не горючий, не содержит галогенов
• Цвет: черный - матовая отделка, не бликует, маскирует следы эксплуатации
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений в средней полосе России

Совместимость и монтаж

Механизм предназначен для скрытой установки в стандартные подрозетники. Крепится винтовым способом - болты затягиваются через отверстия в корпусе. Совместим с рамками серии Simon S82, S82N и S88. Для работы необходима пара таких устройств - один на каждом конце цепи. Подключение выполняется через винтовые клеммы: три контакта - вход, выход №1, выход №2. Нельзя использовать с автоматическими выключателями или диммерами - только как механический переключатель.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3464-001-77313241-08. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Защита IP20 исключает использование во влажных зонах - нельзя устанавливать в ванных, банях, на улице или в подвале без сушки воздуха.

Преимущества

• Простая замена старого механизма - совпадают размеры и тип крепления
• Матовое покрытие не царапается легко и не требует частой уборки
• Подходит для систем с несколькими группами освещения - можно установить несколько пар
• Работает надёжно даже при частом использовании - срок службы более 10 лет при нормальной нагрузке

Ограничения применения

• Не подходит для управления нагрузкой выше 10 А - не используйте с мощными обогревателями, насосами или сварочным оборудованием
• Запрещено применять в условиях повышенной влажности, пыли или на улице - IP20 недостаточно
• Требуется обязательная установка в паре - один такой выключатель сам по себе не работает как проходной
• Максимальное сечение кабеля - 1,5 мм2; попытки вставить провода 2,5 мм2 повредят клемму
• Не совместим с умными системами - не имеет функций удалённого управления или димминга

Примеры использования

• Освещение длинного коридора - выключатели устанавливают у начала и у конца
• Лестница между этажами - один на первом, другой на втором уровне
• Спальная комната - один возле двери, второй у кровати
• Гостиная с двумя выходами - управление светом с любой стороны

Практические советы

• При монтаже проверьте, что все провода правильно помечены - L, L1, L2 - чтобы не перепутать контакты
• Обязательно отключите питание перед подключением - даже при выключенном свете возможен контакт с фазой
• При замене старого устройства сравните схему подключения - у некоторых моделей порядок клемм отличается
• Выбирайте рамку того же цвета и серии - Simon S82N обеспечит единый дизайн интерьера
• Не закручивайте винты слишком сильно - это может треснуть пластик или деформировать клемму
