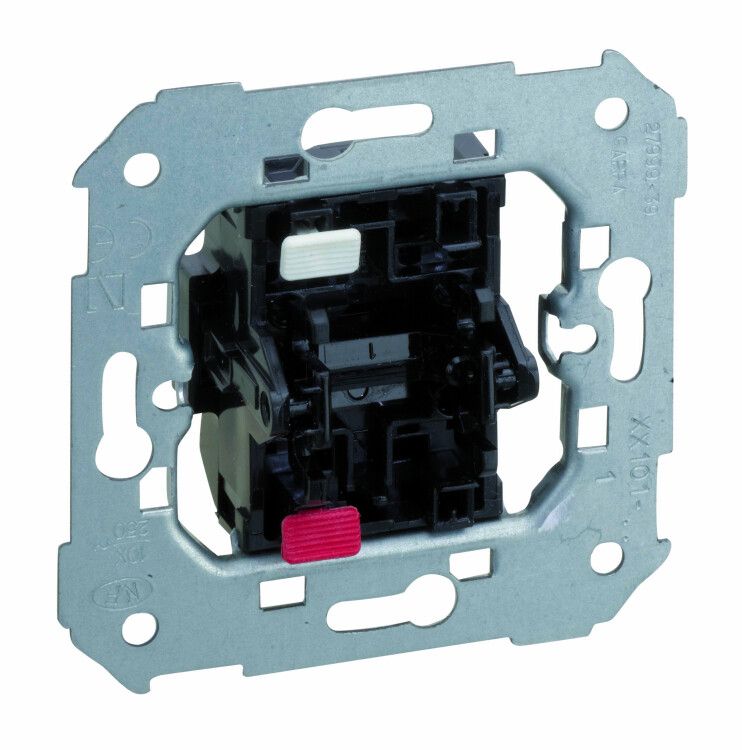

Переключатель проходной 1-кл. СП Simon 82/82Nature/88 16А IP20 250В механизм 75211-39

Выключатель проходной 1-клавишный Simon S82N (арт. 75211-39) предназначен для переключения освещения между двумя точками - например, у входа и выхода из комнаты. Механизм совместим со стандартными подрозетниками и рассчитан на длительную работу в условиях жилых и общественных зданий.

Назначение и область применения

Этот выключатель используется там, где требуется управление светом из двух мест: в коридорах, лестницах, спальнях, гаражах и длинных помещениях. Он работает как часть схемы проходного управления - один выключатель замыкает цепь, второй её размыкает. Подходит для бытового и коммерческого освещения с нагрузкой до 16 А. Не применяется для управления мощным оборудованием, например, нагревателями или насосами свыше 3,5 кВт.

Технические характеристики

• Номинальное напряжение: 250 В - безопасная работа в сетях 220–240 В
• Номинальный ток: 16 А - допустимая нагрузка до 3,5 кВт при cosφ=1
• Количество клавиш: одна - простое управление одним световым контуром
• Схема подключения: переключатель на два направления - позволяет включить/выключить свет из двух точек
• Количество полюсов: 1 - управляет одной фазой
• Способ монтажа: скрытый - устанавливается в подрозетник, корпус не выступает
• Максимальное сечение кабеля: 1,5 мм2 - подходит для медных проводов стандартной домашней проводки
• Тип крепления: винтовое - надёжное фиксирование контактов
• Материал: металл - прочный корпус, устойчив к механическим воздействиям
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Цвет: чёрный - сочетается с большинством декоративных рамок
• Климатическое исполнение: УХЛ3 - можно использовать в неотапливаемых помещениях с температурой от −25C до +40C
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Механизм Simon S82N совместим с подрозетниками стандарта Европа (диаметр 68 мм). Для работы нужен ещё один аналогичный проходной выключатель - они должны быть установлены парно. Кабель подключается через винтовые зажимы: фаза L вводится в общий контакт, две перемычки (L1/L2) идут к второму выключателю. Ноль и заземление не подключаются к этому устройству - они идут напрямую к светильнику. Не используйте многожильные провода без опрессовки - возможна потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не обеспечивает защиту от влаги. Применяйте только внутри помещений. Металлический корпус снижает риск возгорания при перегрузках. Не устанавливайте рядом с источниками тепла выше +40C.

Преимущества

• Металлический корпус повышает долговечность и устойчивость к деформациям
• Фиксация винтами гарантирует надёжный контакт даже при вибрациях
• Поддерживает стандартное сечение 1,5 мм2 - совместим с типовой квартирной проводкой
• Чёрный цвет легко маскируется под любые рамки и отделочные материалы
• Работает в широком температурном диапазоне - подходит для холодных чердачных и подвальных помещений

Ограничения применения

• Не предназначена для влажных помещений - IP20 не защищает от брызг и пара
• Не подходит для управления нагрузкой более 16 А - превышение вызывает перегрев и выход из строя
• Требуется обязательная парная установка - одиночное использование невозможно
• Не совместим с автоматическими системами (умный дом) без внешних модулей
• Запрещено применять в средах с высокой запылённостью - внутренние контакты не герметизированы

Примеры использования

• Освещение лестницы: выключатель у входа в дом и у верхнего этажа
• Коридор: управление светом с обоих концов
• Гараж: включение света у въездных ворот и у выхода
• Спальня: выключатель у двери и у кровати

Практические советы

• Выбирайте парный выключатель того же типа - лучше всего Simon S82N или S88 с таким же механизмом
• Проверьте сечение провода перед подключением - не используйте кабели больше 1,5 мм2
• Обязательно отключите питание перед монтажом - даже при выключенном свете есть опасность удара током
• Если планируете заменить старый выключатель - проверьте, что он тоже был проходным; обычный выключатель нельзя использовать вместо него
• Для удобства обслуживания пометьте провода маркерами: L, L1, L2 - так легче диагностировать неисправности
