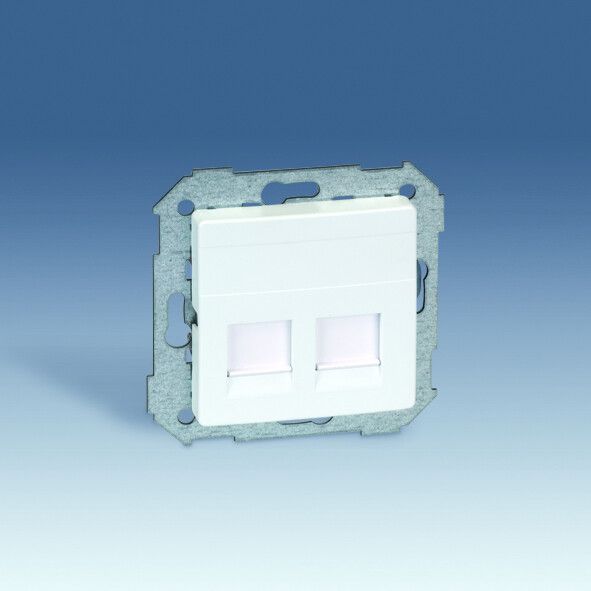

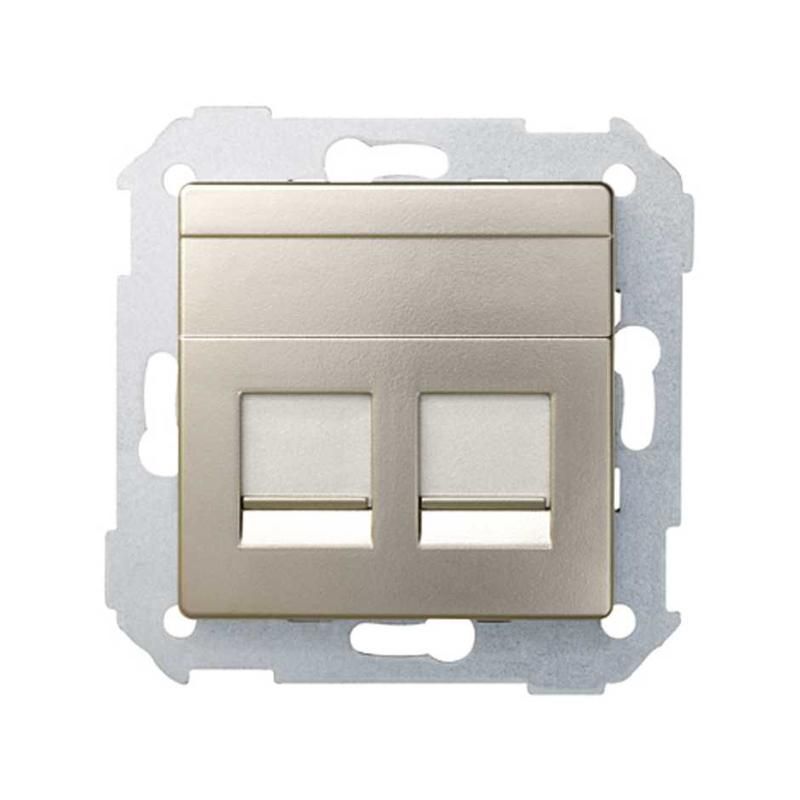

Адаптер на 2 RJ45(12) 75528-, 75540-, 75541-, 75544-39, шторки, S82,82N, шампань - 82006-34 Simon

Адаптер Simon S82 с двумя портами RJ45 и шторками предназначен для организации точек доступа сети Ethernet в скрытых установках. Модель с артикулами 75528-, 75540-, 75541-, 75544-39 обеспечивает надёжное соединение сетевых устройств в офисах, жилых помещениях и промышленных объектах с умеренной влажностью.

Назначение и область применения

Этот адаптер используется для подключения двух сетевых кабелей типа Cat5e/Cat6 через интерфейсы RJ45. Подходит для внутренней проводки в стенах, где требуется эстетичное и защищённое решение. Применяется в системах IP-камер, VoIP-телефонии, компьютерных сетях и автоматизации зданий. Установка осуществляется в стандартную рамку глубокой подрозетника, что делает его идеальным для модульной системы S82 от Simon.

Технические характеристики

• Тип изделия: Адаптер с двумя портами RJ45
• Количество постов: 1
• Способ монтажа: Скрытый (встраивается в стену)
• Материал корпуса: Пластик
• Цвет: Бежевый (шампань)
• Габаритные размеры: 50×50×50 мм
• Степень защиты: IP20 - противостояние крупным твердым частицам, но не защищен от воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 90%
• Нормативный документ: ТУ 3464-001-77313241-08
• Комплектация: Механизм с декоративной накладкой
• Тип серии: Рамочная (совместима с рамками серии S82/S82N)

Совместимость и монтаж

Адаптер Simon S82 совместим с любыми рамками серии S82 и S82N. Для монтажа необходимо предварительно подготовить нишу в стене под стандартный подрозетник 50×50 мм. Кабели заводятся изнутри стены, фиксируются в контактах RJ45 согласно TIA/EIA-568B. Накладка легко крепится на механизм после завершения подключения. Шторки обеспечивают защиту портов от пыли и случайного выдергивания кабеля.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает риск поражения током при нормальном использовании. Однако не предназначено для установки во влажных средах, на улице или в местах возможного попадания жидкости. Электромагнитная совместимость обеспечена в рамках бытовых и коммерческих сетей.

Преимущества

• Закрытые шторки продлевают срок службы контактных групп, снижают вероятность окисления
• Форм-фактор 50×50 мм позволяет использовать один пост вместо двух отдельных модулей
• Бежевый цвет гармонирует с большинством интерьеров и другими элементами серии S82
• Поддерживает передачу данных до 1 Гбит/с при правильной раскладке кабеля
• Не требует внешнего питания - полностью пассивное устройство

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с постоянными брызгами воды
• IP20 не защищает от пыли в промышленных условиях - не рекомендован для цехов с высоким уровнем запылённости
• Не поддерживает PoE+ или PoE++ - не рассчитан на питание устройств свыше 15,4 Вт
• Только для скрытой установки; не поверхностный монтаж

Примеры использования

• Подключение персонального компьютера в рабочем кабинете
• Точка доступа для IP-телевизора в гостиной
• Сеть видеонаблюдения: два камеры подключаются через один адаптер в коридоре
• VoIP-телефон и принтер в одном месте на этаже офиса

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия в стене точно соответствовали размеру 50×50 мм
• Используйте кабель категории Cat5e или выше - Cat5 недостаточно для стабильной работы Gigabit
• Не затягивайте кабели слишком сильно - это повредит внутреннюю оплетку и снизит скорость связи
• При замене старого адаптера сохраните порядок расpin’а (TIA/EIA-568B) - меняйте только целую пару
• Для многократного подключения/отключения используйте качественные вилки - слабые кабели часто выходят из строя именно в районе коннектора
