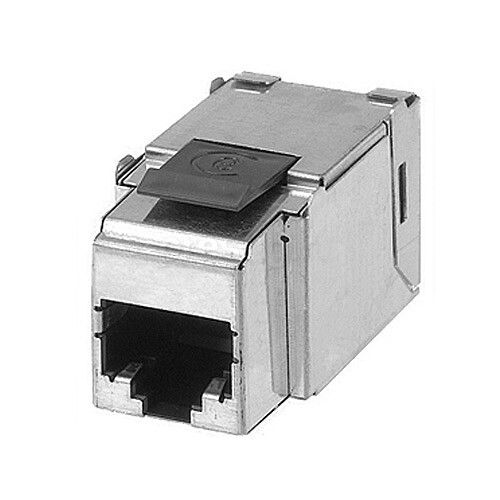

Коннектор RJ45 кат.5E FTP экранир. метал. Simon Connect CJ545FM

Коннектор RJ45 категория 5e FTP экранированный металл от бренда Simon, артикул cj545fm - это защищённый разъём для проводной передачи данных в сетях Ethernet до 1 Гбит/с, предназначенный для скрытой установки в стеновые коробки. Экранированная конструкция снижает помехи, что особенно важно в условиях электромагнитного шума.

Назначение и область применения

Коннектор RJ45 категория 5e FTP экранированный металл используется для подключения сетевых устройств - компьютеров, IP-камер, телефонов VoIP, терминалов управления - через витую пару. Подходит для монтажа в офисах, производственных помещениях, системах автоматизации, где требуется устойчивая связь при наличии внешних электромагнитных воздействий. Установка осуществляется в стандартную скрытую подрозетник, совместим с настенными панелями и распределительными коробками.

Технические характеристики

• Тип разъёма: RJ45, 8P8C (8 контактов)
• Категория: Cat 5e - обеспечивает скорость до 1 Гбит/с на расстоянии до 100 метров
• Экранирование: FTP (фольгированная оплетка каждой пары) - защищает от наводок
• Способ монтажа: скрытый - монтируется внутрь стены, не выступает над поверхностью
• Исполнение: розетка - предназначен для соединения с вилкой, не является активным оборудованием
• Материал корпуса: пластик - устойчив к механическому износу, не проводит ток
• Степень защиты: IP20 - защита от прикосновений пальцами и крупных предметов, не защищён от воды и пыли
• Номинальное напряжение: 24 В - допустимо для слаботочных цепей, не для силовой сети
• Количество постов: 1 - один разъём на единицу монтажа
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в помещениях с повышенной влажностью
• Цвет: белый - соответствует стандартному цвету электроустановочного оборудования
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Коннектор RJ45 категория 5e FTP экранированный металл cj545fm совместим с кабелями UTP/FTP категории 5e и выше, с жилами диаметром 0,4–0,8 мм. Монтаж выполняется в стандартные подрозетники глубиной не менее 40 мм. Для подключения используйте обжимной инструмент и соблюдайте цветовую схему T568A или T568B. Каждая пара должна быть зажата в своём контакте - перепутанные пары нарушают экранирование и снижают качество связи. Не рекомендуется использовать с кабелями категории 6 и выше - возможна потеря эффективности экранирования.

Безопасность и стандарты

Коннектор соответствует требованиям ТУ 3464-001-77313241-08 и рассчитан на работу в слаботочных сетях. Напряжение 24 В исключает риск поражения электрическим током, однако не следует подключать к нему устройства с высоким потенциалом. IP20 не обеспечивает защиту от влаги - запрещено использование в сырых помещениях, на улице или в местах с постоянным попаданием воды.

Преимущества

• Фольгированное экранирование (FTP) минимизирует влияние радиопомех от двигателей, частотных преобразователей и других источников
• Скрытое исполнение даёт эстетичный вид, не нарушает дизайн интерьера
• Пластиковый корпус устойчив к химическим веществам и механическим повреждениям
• Климатическое исполнение УХЛ3 позволяет применять в неотапливаемых помещениях с колебаниями температуры

Ограничения применения

• Не подходит для открытой установки - отсутствует защита от пыли и влаги (IP20)
• Запрещена эксплуатация вне диапазона температур −25…+40 C
• Не предназначен для подключения к силовым цепям выше 24 В
• Не совместим с кабелями категории 6/6A без проверки согласованности экранирования
• Требует точного обжима - некорректная сборка снижает скорость передачи и вызывает сбои

Примеры использования

• Подключение IP-камеры в цеху с работающими частотными преобразователями
• Сеть контроллеров на производстве с высоким уровнем электромагнитных помех
• Аудиосистема в офисном помещении с множеством бытовых приборов
• Автоматизация склада - точки доступа Wi-Fi, считыватели штрих-кода

Практические советы

• Перед монтажом проверьте целостность экранирующей фольги на кабеле - её необходимо правильно заземлить через металлический корпус розетки или специальный контакт
• Используйте только качественные кабели категории 5e - дешевые аналоги могут иметь плохую скрутку пар, что сводит на нет преимущество экранирования
• При использовании в многожильных кабелях - убедитесь, что жилы не перегнуты внутри коннектора; лучше применять одножильные провода для скрытой установки
• Проверяйте соответствие цветовой схемы на обоих концах кабеля - даже одна неверно подключенная жила может вызвать потерю сигнала
• Для долговечности работы не затягивайте кабель слишком сильно при прокладке - изгиб радиусом меньше 4 см нарушает характеристики передачи
