Коннекторы 8P8C F/UTP Cat5e (RJ-45) (10шт/DIY упак.) - 10-0231-1 Net.on

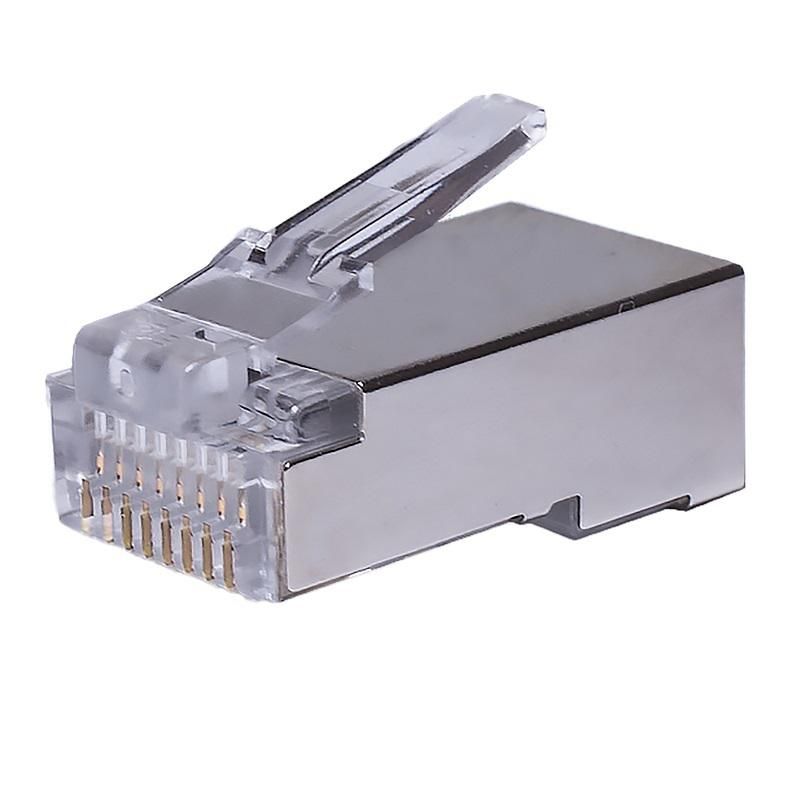

Коннектор 8P8C F/UTP Cat5e (RJ-45) от бренда Suprlan, артикул 10-0231-1, предназначен для надёжного соединения экранированного кабеля витой пары категории 5е с сетевым оборудованием. Комплект из 10 штук позволяет выполнять несколько монтажных работ без необходимости докупать комплектующие.

Назначение и область применения

Коннектор 8P8C F/UTP Cat5e (RJ-45) применяется для оконцевания экранированного кабеля витой пары категории 5е. Он обеспечивает физическое и электрическое соединение между кабелем и портом устройства - коммутатора, маршрутизатора, IP-камеры, терминала или другого оборудования Ethernet. Подходит для установки в офисах, на производстве, в системах видеонаблюдения и автоматизации.

Технические характеристики

• Тип контактов: 8P8C (8 контактов, 8 положений)
• Обозначение: RJ-45
• Тип кабеля: F/UTP (экранированный, с внешней фольгой, без экрана у пар)
• Категория: Cat5e (до 1 Гбит/с при частоте до 100 МГц)
• Количество в комплекте: 10 штук
• Материал корпуса: прочный пластик, устойчивый к механическим нагрузкам
• Тип ножей: универсальные - совместимы с одножильным и многожильным проводником

Совместимость и монтаж

Коннектор 8P8C F/UTP Cat5e (RJ-45) совместим с любым экранированным кабелем категории 5е, имеющим внешнюю фольгированную оплётку. Для монтажа требуется обжимной инструмент с матрицей для RJ-45. Убедитесь, что толщина жил соответствует допустимому диапазону - обычно 0,4–0,8 мм. Экран кабеля необходимо правильно заземлить через металлический контакт корпуса коннектора - иначе потеряется эффективность защиты от помех.

Безопасность и стандарты

Коннектор 8P8C F/UTP Cat5e (RJ-45) соответствует требованиям к качеству передачи сигналов для стандарта IEEE 802.3 и TIA/EIA-568-B. Применяется в соответствии с нормами электромагнитной совместимости для локальных сетей. Нет специфических требований к температурному режиму - работает в пределах обычных условий эксплуатации.

Преимущества

• Универсальные ножи позволяют использовать один тип коннектора для обоих видов кабеля - одножильного и многожильного - без замены комплектующих.
• Экранированная конструкция снижает влияние внешних электромагнитных помех, особенно важна вблизи силовых кабелей или промышленного оборудования.
• Комплект из 10 штук экономит время на закупках и минимизирует простои при массовой прокладке сети.
• Известный бренд Suprlan гарантирует стабильное качество материалов и точность геометрии контактов.

Ограничения применения

• Не подходит для неэкранированного кабеля UTP - использование с UTP снижает эффективность экранирования и может вызвать помехи.
• Не рассчитан на высокую влажность или открытые условия - не используйте вне помещений без дополнительной защиты.
• Не предназначена для работы с кабелями выше категории 5е (Cat6/Cat6a) - возможны потери качества сигнала при скоростях выше 1 Гбит/с.

Примеры использования

• Подключение IP-камер к сетевомуswitch в системе видеонаблюдения.
• Завершение кабельных трасс на производственных участках с высоким уровнем электромагнитных помех.
• Разводка локальной сети в серверной комнате с использованием экранированного кабеля.
• Монтаж точек доступа Wi-Fi, где требуется стабильное проводное соединение.

Практические советы

• Перед обжимом проверьте правильность раскладки жил по цветовой схеме T568A или T568B - неверная последовательность нарушает связь.
• При работе с экранированным кабелем обязательно зачистите фольгу и заведите её под металлический контакт корпуса коннектора - это обеспечит заземление.
• Используйте только инструмент с матрицей для F/UTP - некорректный обжим повредит контакты или не обеспечит герметичность.
• Проверяйте целостность соединения тестером после монтажа - особенно важно при использовании в промышленной среде.
• Артикул 10-0231-1 от Suprlan - удобен для запаса на объекте; храните в сухом месте, чтобы избежать окисления контактов.
