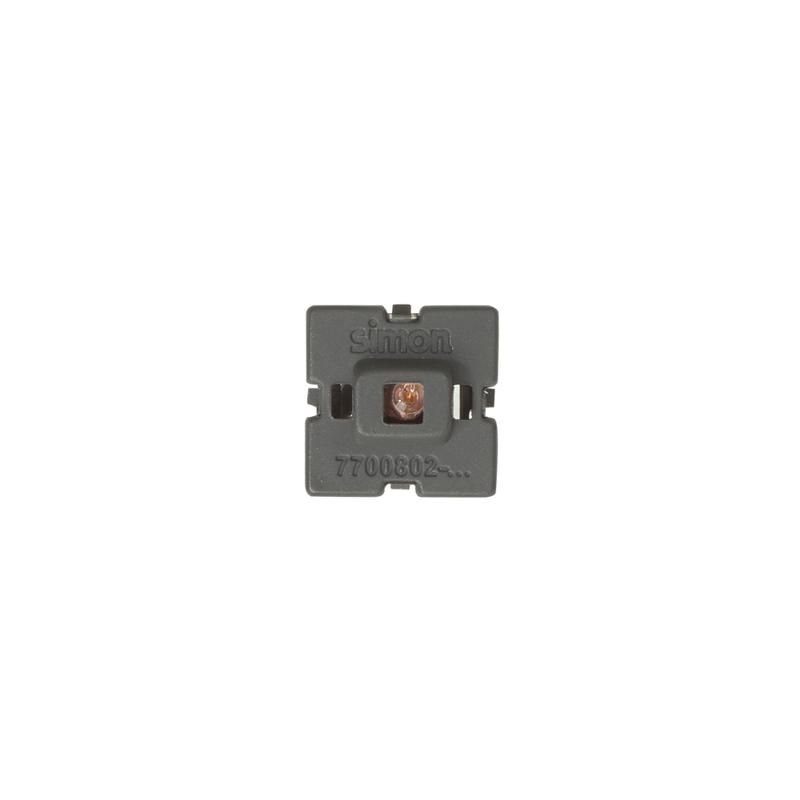

Вставка с красн. светодиодом Simon82 Detail 7700802-037

Вставка с красным светодиодом для электроустановочных устройств Simon 82 Detail, S82, S82N, S88 - это компонент для индикации состояния выключателя или кнопки. Артикул 7700802-037 предназначен для установки в рамочные корпуса серии Simon 82, обеспечивая визуальный сигнал при включенном состоянии устройства.

Назначение и область применения

Эта вставка используется для индикации включения электроустановочных устройств - например, выключателей или кнопок управления. Красный свет сигнализирует о том, что цепь замкнута и оборудование находится под напряжением. Подходит для внутренней установки в жилых, офисных и промышленных помещениях с умеренным климатом.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях переменного тока 220–240 В;
• Номинальный ток: 0,01 А - предназначена для слаботочных индикаторных цепей, не рассчитана на управление нагрузкой;
• Тип лампы: светодиод (LED) - энергоэффективная, долговечная индикация без нагрева;
• Цвет свечения: красный - стандартный цвет для сигнализации включения;
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от пыли и влаги; подходит только для сухих помещений;
• Способ монтажа: открытый - устанавливается в лицевую панель электроустановочного устройства;
• Покрытие: глянцевое - эстетичная поверхность, легко моется;
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с температурой от −10 C до +40 C и относительной влажностью до 95 %;
• Количество постов: 1 - одна вставка на один модуль выключателя или кнопки;
• Цоколь лампы: прочее - специфический тип фиксации, совместим только с корпусами Simon 82 Series;
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствует техническим условиям производителя.

Совместимость и монтаж

Вставка совместима исключительно с сериями электроустановочных изделий Simon 82 Detail, S82, S82N и S88. Для установки необходимо демонтировать старую вставку из корпуса и вставить новую до щелчка - она фиксируется механически без дополнительных креплений. Монтаж выполняется при отключенном питании. Не совместима с другими брендами или сериями Simon вне указанных моделей.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 ограничивает применение только внутри зданий. Напряжение 230 В и малый ток 0,01 А обеспечивают безопасную работу в бытовых условиях. Не содержит опасных веществ согласно RoHS.

Преимущества

• Светодиод служит более 50 000 часов - практически не требует замены;
• Минимальное потребление энергии - не влияет на счетчик;
• Яркий красный свет хорошо заметен даже при ярком освещении;
• Глянцевое покрытие гармонично сочетается с остальной фурнитурой Simon 82;
• Простая замена - не требуется инструмент, достаточно рук.

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, подвал) - IP20 не защищает от воды;
• Не предназначена для коммутирования нагрузки - нельзя использовать вместо реле или переключателя;
• Не совместима с устройствами других брендов или серий Simon, кроме 82 Detail/S82/S82N/S88;
• Не рекомендовано использование при температуре ниже −10 C - возможна потеря яркости или отказ светодиода;
• Запрещено вскрытие корпуса вставки - ремонт невозможен, при выходе из строя требуется замена.

Примеры использования

• Индикация включения света в комнате через однополюсный выключатель Simon S82;
• Сигнал активации оборудования на стенде в мастерской с использованием кнопки S82N;
• Обозначение работы системы отопления через терморегулятор с встроенной кнопкой Simon 88;
• Визуальное определение состояния сети в распределительных шкафах с рамочными элементами Simon 82 Detail.

Практические советы

• Перед заменой всегда отключите автомат на участке цепи - даже при выключенном выключателе может сохраняться напряжение на входе;
• Проверьте соответствие модели перед покупкой - артикул 7700802-037 подходит только для указанной серии Simon 82;
• При установке не используйте силу - вставка должна входить мягко. Если не фиксируется - возможно, поврежден посадочный паз;
• Не заменяйте светодиод самостоятельно - он запаян в плату и не является сменным элементом;
• Для многопостовых выключателей каждая вставка устанавливается отдельно - не путайте номера постов.
