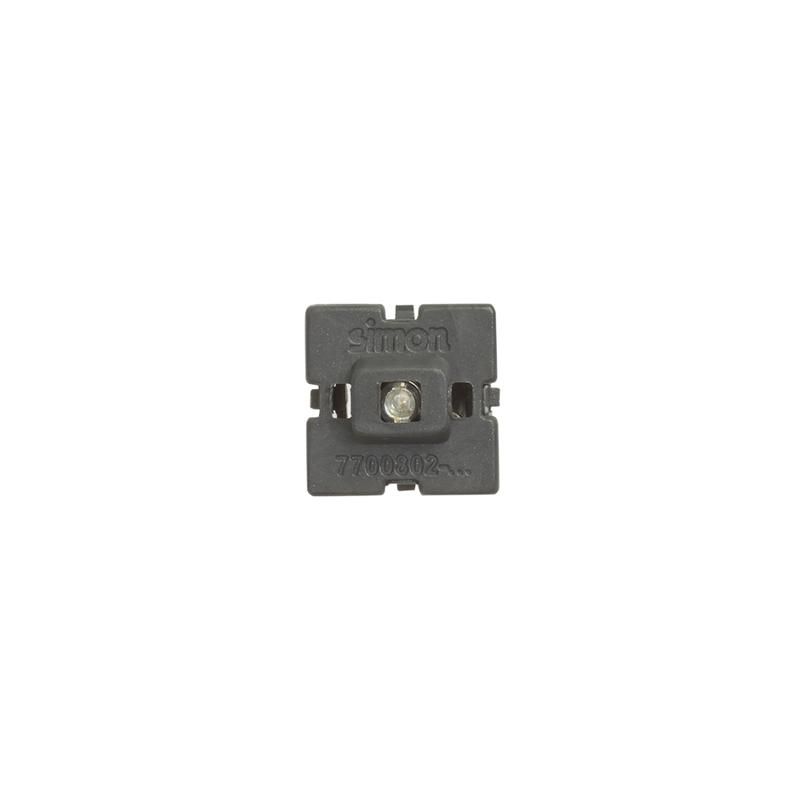

Вставка с син. светодиодом Simon82 Detail 7700802-064

Вставка с синим светодиодом для электроустановочных устройств Simon 82, S82N, S88, S82 Detail - это компонент для индикации состояния выключателя или кнопки нажимной. Продукт совместим с сериями Simon 82 и предназначен для открытой установки в бытовых и промышленных системах управления. Артикул 7700802-064 обеспечивает точную замену оригинального элемента.

Назначение и область применения

Эта вставка используется для визуальной индикации включения устройства. Когда выключатель или кнопка находятся в положении «вкл», синий светодиод светится, показывая активное состояние цепи. Подходит для установки в рамочные корпуса Simon 82, S82N, S88 и S82 Detail. Часто применяется в распределительных щитках, на пультах управления оборудованием, в местах, где важно четко видеть, включен ли прибор - например, у освещения, вентиляторов, насосов или автоматических линий.

Технические характеристики

• Номинальное напряжение: 230 В - работает в сетях переменного тока 220–240 В, типичных для жилых и офисных помещений;
• Номинальный ток: 0,01 А - предназначена для работы с маломощными сигнальными цепями, не рассчитана на управление нагрузкой выше нескольких милливатт;
• Тип лампы: светодиод (LED) - долговечный, энергоэффективный источник света без нагрева;
• Цвет лампы: синий - высокая контрастность, хорошо заметен даже при ярком освещении;
• Степень защиты IP20 - защищает от контакта с пальцами и крупным мусором, но не предохраняет от воды и пыли; не подходит для влажных зон;
• Материал покрытия: глянцевое - элегантный внешний вид, легко протирается, но оставляет следы пальцев;
• Климатическое исполнение УХЛ3 - допустимо использование в помещениях с температурой от −25C до +40C и умеренной влажностью;
• Количество постов: 1 - одна вставка занимает один модуль в корпусе;
• Способ монтажа: открытый - устанавливается в уже собранный корпус, без штробления стен;
• Цоколь лампы: прочее - специфический контактный вывод, совместимый только с соответствующими разъемами Simon.

Совместимость и монтаж

Вставка 7700802-064 фиксируется исключительно в рамках серии Simon 82, S82N, S88 и S82 Detail. Она несовместима с другими брэндами (Legrand, Schneider, ABB) и даже с другими сериями Simon вне указанных моделей. Для замены необходимо отключить питание, извлечь старую вставку, затем вставить новую до характерного щелчка. Кабель подводится к двум контактам внутри корпуса - полярность не имеет значения, так как LED встроен с внутренним выпрямителем.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3464-001-77313241-08. Напряжение 230 В и ток 0,01 А обеспечивают безопасную работу в классе II (двойная изоляция). Отсутствие защиты от влаги делает применение в банях, кухнях и на улице запрещённым. Максимальная рабочая температура - +40 C, перегрев возможен при длительном использовании в плохо проветриваемых щитах.

Преимущества

• Яркий синий светодиод легко различим даже при дневном свете;
• Не требует обслуживания - срок службы более 50 000 часов;
• Замена происходит без демонтажа всего механизма - достаточно снять декоративную планку;
• Поддерживается официальным сервисом Simon - гарантия и запчасти доступны через дилерскую сеть.

Ограничения применения

• Не использовать во влажных средах (ванная, уличные щиты, подвалы);
• Недопустимо подключение к нагрузкам выше 0,01 А - нельзя использовать как основной коммутирующий элемент;
• Не совместима с выключателями других брендов и серий Simon, кроме 82/S82N/S88/S82 Detail;
• Глянцевое покрытие царапается при механическом воздействии - не рекомендовано для промышленных зон с частым обслуживанием.

Примеры использования

• Индикация включения системы принудительной вентиляции в туалете;
• Обозначение активного режима теплого пола в спальне;
• Сигнал включения аварийного освещения в коридоре;
• Функциональный индикатор на пульте управления станком в мастерской.

Практические советы

• Перед заменой проверьте, что вставка именно повреждена - иногда проблема в слаботочной цепи или блоке питания;
• При сборке щита убедитесь, что рядом с вставкой нет мощных кабелей - помехи могут вызывать мерцание LED;
• По посадочному диаметру вставка точно соответствует 60 мм - используйте этот параметр для верификации совместимости;
• Для многоквартирных домов лучше закупать сразу несколько единиц - они часто теряются при ремонте, а заказ из другого региона занимает время.
