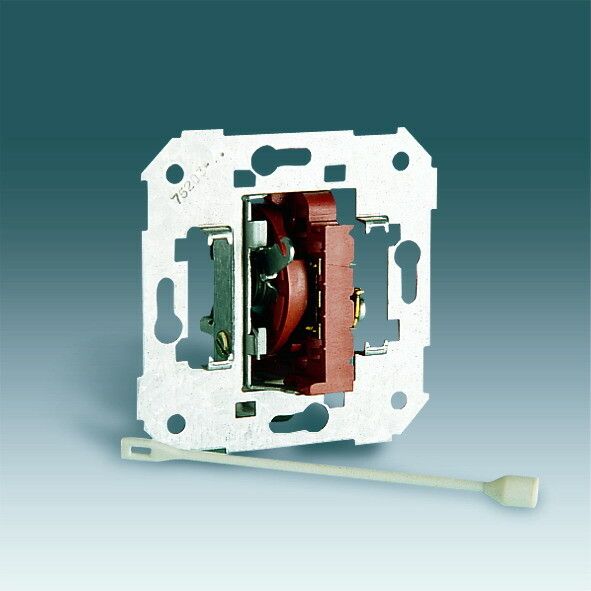

Переключатель проходной 1-кл. СП Simon 82 10А со шнурком механизм 75203-39

Выключатель проходной/переключатель со шнуром Simon 75203-39 - это механизм для скрытой установки, управляемый тяговым шнурком, предназначенный для коммутации освещения в помещениях с ограниченным доступом к выключателю. Подходит для замены старых моделей в сериях S82, S82N, S88.

Назначение и область применения

Этот выключатель используется для включения и отключения света через тянущий шнур - удобно там, где сложно дотянуться до кнопки: на потолке, в высоких помещениях, в гардеробных, подвалах, чердаках или в местах с ограниченным пространством. Механизм предназначен для работы в составе системы проходного управления, когда требуется управлять одним источником света из двух и более точек.

Технические характеристики

• Номинальное напряжение: 250 В - совместим с бытовой сетью 220–240 В
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт (например, несколько ламп накаливания или LED-светильники)
• Количество полюсов: 1 - переключает один фазный провод
• Количество клавиш: 1 - однопозиционный переключатель
• Способ монтажа: скрытая установка - монтируется в подрозетник глубиной не менее 40 мм
• Максимальное сечение кабеля: 1,5 мм2 - не допускается подключение жил большего сечения
• Тип крепления: винтовое - зажимы для проводов фиксируются болтами
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; применяется только во внутренних помещениях
• Материал корпуса: термопласт - устойчив к нагреву, не горюч
• Цвет: чёрный - сочетается с большинством декоративных рамок
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности, но не на улице
• Не содержит галогенов - безопаснее при возгорании, соответствует экологическим нормам
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Механизм Simon 75203-39 совместим с подрозетниками стандарта S82, S82N, S88. Для установки потребуется стандартный подрозетник диаметром 68 мм. Шнурок выводится через боковое отверстие - перед монтажом проверьте направление выхода шнура, чтобы он не перегибался. Подключаются два провода: входная фаза и выход на светильник. Ноль и земля не подключаются к механизму. Не используйте кабель с сечением больше 1,5 мм2 - это вызовет перегрев контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего использования. IP20 исключает применение в сырых помещениях (ванна, баня, кухня без защиты). Отсутствие галогенов снижает риск выделения токсичных веществ при повышении температуры. Климатическое исполнение УХЛ3 позволяет использовать устройство в неотапливаемых помещениях с умеренной влажностью, например, в гараже или на лестничной площадке.

Преимущества

• Простое управление тяговым шнуром - особенно удобно для людей с ограниченной мобильностью
• Поддерживает стандартную систему S82/S88 - легко заменить старые аналоги без переделки стен
• Работает с любыми типами ламп - светодиодными, энергосберегающими, накаливаниями
• Герметичный корпус из термопласта - долговечен, не деформируется при нагреве
• Экологически безопасный материал - не содержит галогенов

Ограничения применения

• Не предназначен для наружной установки - IP20 не обеспечивает защиту от влаги
• Запрещено подключать мощные нагрузки выше 2,2 кВт - возможен перегрев и выход из строя
• Не совместим с автоматическими системами управления (умный дом) - только ручное управление
• Не рекомендован для помещений с постоянной влажностью (>80%) - даже при УХЛ3 риск окисления контактов существует
• Шнурок требует свободного хода - нельзя закрывать его мебелью или отделкой

Примеры использования

• Освещение в подвале - включается потянув за шнур с лестницы
• Гардеробная с высоким потолком - вместо выключателя на стене
• Проходной режим между двумя комнатами - один выключатель здесь, второй - в соседней
• Чердачная лампа - удобно включить, находясь на стремянке
• Складские помещения с малым доступом - минимизация необходимости подходить к стене

Практические советы

• Перед монтажом отключите питание - даже при работе с низким напряжением есть риск поражения током
• Проверьте длину шнура - он должен доходить до уровня рук, не натягиваясь и не сплетаясь
• Не затягивайте винты слишком сильно - можно повредить пластиковые контактные зажимы
• Если шнурок часто рвётся - замените его на усиленную версию (если доступна) или добавьте крепление на стене
• Для проходного управления нужен ещё один такой же выключатель - они работают в паре
• При замене старого механизма - сравните размеры и расположение клемм, чтобы избежать перепутывания проводов
