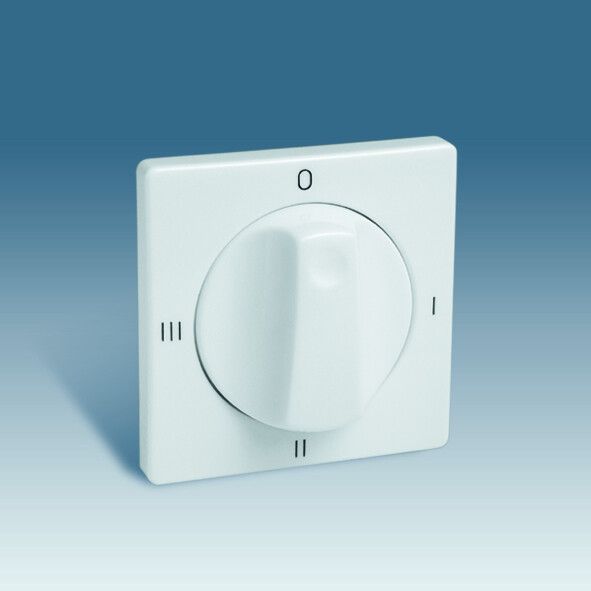

Накладка на 75233-39 Simon82/82Nature бел. 82079-30

Накладка для выключателя поворотного системы управления на 4 положения, S82, S82N, S82 Detail, белая - элемент корпусной сборки для механических переключателей Simon, обеспечивающий защиту и эстетичную фиксацию механизма в распределительном щите. Применяется совместно с поворотными переключателями серий S82 и S82N.

Назначение и область применения

Накладка для выключателя поворотного системы управления на 4 положения, S82, S82N, S82 Detail, белая предназначена для установки на переднюю панель шкафа или пульта управления. Она служит для защиты внутреннего механизма переключателя от внешних воздействий, обеспечивает четкую фиксацию ручки и визуальное указание текущего положения через нанесённые символы. Подходит для систем автоматизации, станков, конвейеров и другого оборудования, где требуется надёжный многоступенчатый переключатель с фиксацией в четырёх позициях.

Технические характеристики

• Тип изделия: Выключатель/переключатель (накладка)
• Количество постов: 1
• Цвет: Белый
• Отделка поверхности: Глянцевая
• Материал: Пластик
• Степень защиты: IP20 - защита от доступа пальцами и твёрдых предметов >12 мм; не защищает от воды и пыли
• Способ монтажа: Скрытый - устанавливается внутрь панели, не выступает над уровнем поверхности
• Тип крепления: Безвинтовое зажимное - фиксируется за счёт пружинных лапок, не требует инструментов
• Расположение при монтаже: Горизонтально и вертикально - допускает любую ориентацию
• Символы/индикация: Нанесены различные условные обозначения для определения положений переключателя
• Климатическое исполнение: УХЛ3 - рассчитана на работу при температуре от −25C до +40C, в условиях повышенной влажности
• Содержание галогенов: Да - содержит хлор, бром и другие галогены, что влияет на экологические требования при утилизации
• Защитное покрытие: Необработанная поверхность - без антикоррозийного или износостойкого слоя
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Накладка для выключателя поворотного системы управления на 4 положения, S82, S82N, S82 Detail, белая совместима исключительно с поворотными переключателями серии S82, S82N и S82 Detail от Simon. Монтируется в подготовленное отверстие в панели глубиной 1–2 мм. Для установки необходимо вставить накладку в проём и слегка надавить - зажимные лапки фиксируются за счёт упругости материала. После монтажа проверьте плотность прилегания и отсутствие люфта. Не используйте силовые инструменты - риск трещины в пластике.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3464-001-77313241-08. Степень защиты IP20 позволяет применять её только внутри закрытых щитов, не подвергающихся попаданию влаги, пыли или агрессивных сред. Отсутствие защитного покрытия делает поверхность восприимчивой к царапинам и механическому износу при частом обслуживании.

Преимущества

• Безвинтовое крепление ускоряет замену и снижает время монтажа
• Глянцевая поверхность легко моется и сохраняет презентабельный вид
• Поддерживает горизонтальную и вертикальную установку - удобна для компактных решений
• Чёткая индикация символов помогает оператору быстро определять режим работы
• Совместимость с несколькими моделями переключателей (S82/S82N/S82 Detail) снижает потребность в запасе различных деталей

Ограничения применения

• Не применяется вне закрытых электрошкафов - IP20 не защищает от влаги и пыли
• Не рекомендовано использование в помещениях с высокой запылённостью или агрессивной средой (например, сварочные участки)
• Пластиковое изделие чувствительно к ударным нагрузкам - возможны трещины при некорректной установке или демонтаже
• Содержание галогенов ограничивает применение в некоторых отраслях (например, медицинское оборудование, судостроение) согласно нормам RoHS
• Не предназначен для использования с другими сериями переключателей - даже аналогичными по форме

Примеры использования

• Выбор режима работы станка: “Стоп”, “Автомат”, “Ручной”, “Обслуживание”
• Переключение скоростей конвейера в пищевой промышленности
• Управление освещением в нескольких зонах производственного цеха
• Настройка параметров тестового стенда в лаборатории

Практические советы

• Перед монтажом убедитесь, что отверстие в панели точно соответствует габаритам накладки - слишком маленькое отверстие вызовет деформацию, слишком большое - люфт
• При необходимости пометьте положение переключателя на накладке маркером - это упростит последующую диагностику
• Не используйте спиртосодержащие средства для очистки - они могут матировать глянцевую поверхность
• Запасные накладки лучше заказывать сразу с основным устройством - цвет и символы могут отличаться в партиях
• Проверяйте соответствие модели переключателя и накладки: S82, S82N и S82 Detail имеют одинаковый интерфейс, но различаются внутренним механизмом - накладка подходит ко всем трём
