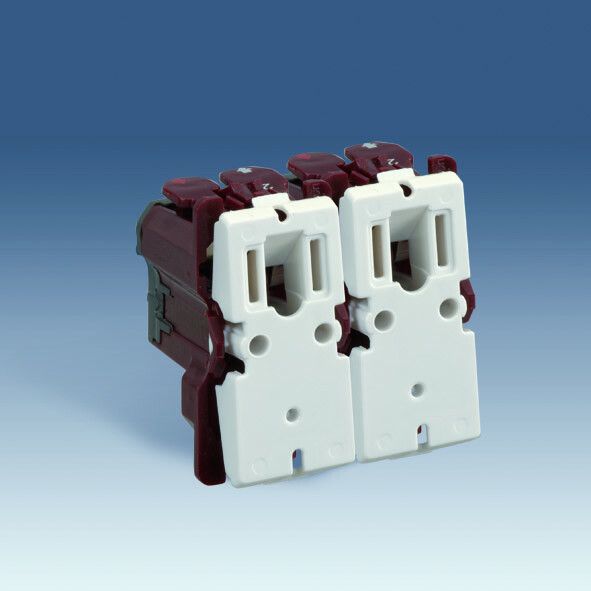

Выключатель для жалюзи 2-кл. Simon 82 Centralizations без блокировки механизм 75396-69

Выключатель для жалюзи 2-клавишный проходной с блокировкой Simon 82 Centralizations (артикул 75396-69) предназначен для одновременного управления двумя группами жалюзи или штор с возможностью запрета случайного переключения. Механизм рассчитан на скрытую установку в распределительную коробку и подходит для систем автоматизации интерьера в помещениях с умеренным климатом.

Назначение и область применения

Выключатель для жалюзи 2-клавишный проходной с блокировкой используется для управления двумя независимыми устройствами — например, верхними и нижними жалюзи, или шторами в двух зонах окна. Блокировка предотвращает одновременное включение обоих клавиш, что исключает конфликт команд в системах автоматического управления. Подходит для установки в квартирах, офисах, медицинских учреждениях и других объектах, где требуется точный контроль над освещённостью и затемнением.

Технические характеристики

• Номинальное напряжение: 250 В — совместим с бытовыми сетями 220–240 В
• Номинальный ток: 10 А — допускает нагрузку до 2,2 кВт на каждую цепь
• Количество полюсов: 2 — два отдельных коммутируемых контура
• Максимальное сечение кабеля: 1,5 мм² — поддерживает медные провода до этого значения
• Степень защиты: IP20 — защищён от прикосновений пальцами, но не от пыли и влаги
• Материал корпуса: термопласт — устойчив к нагреву, не горюч
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, в условиях повышенной влажности
• Электронное и механическое управление: да — сочетание кнопочного включения и электрической блокировки
• Нормативный документ: ТУ 3464-001-77313241-08
• Не содержит галогенов — безопасен при возгорании, соответствует экологическим требованиям

Совместимость и монтаж

Механизм S82C предназначен для скрытой установки в стандартную металлическую или пластиковую монтажную коробку глубиной не менее 40 мм. Крепление осуществляется винтами — необходимо обеспечить доступ к задней части механизма. Выключатель для жалюзи 2-клавишный проходной с блокировкой не требует внешнего питания; работает в паре с реле или модулем управления, который подаёт сигнал на двигатель жалюзи. Подключается двухпроводным кабелем (L/N) сечением до 1,5 мм². Не совместим с высоковольтными или трёхфазными системами.

Безопасность и стандарты

Выключатель для жалюзи 2-клавишный проходной с блокировкой выполнен из самозагасающего термопласта и соответствует требованиям безопасности по ГОСТ Р 50345. Электрическая блокировка снижает риск короткого замыкания при неверном управлении. Отсутствие галогенов делает изделие безопасным при пожаре — не выделяет токсичных газов. Степень защиты IP20 позволяет использовать только во внутренних помещениях, без контакта с водой и пылью.

Преимущества

• Двухклавишная конструкция с блокировкой — исключает одновременное включение двух направлений движения жалюзи
• Механическое управление сохраняет работоспособность при отказе системы автоматизации
• Фиксированная схема подключения — минимизирует ошибки при монтаже
• Устойчивый к перегрузкам контакт — долгий срок службы даже при частых переключениях
• Экологически безопасный материал — не содержит бромированных соединений

Ограничения применения

• Не предназначен для открытой установки — IP20 не защищает от влаги и пыли
• Запрещено подключать мощность выше 10 А на одну клавишу — риск перегрева и оплавления контактов
• Не подходит для управления двигателями переменного тока свыше 2,2 кВт
• Требует наличия внешнего контроллера или реле — не является самостоятельным приводом
• Не совместим с беспроводными системами управления — только проводная схема

Примеры использования

• Управление вертикальными и горизонтальными жалюзи в одном окне
• Раздельное регулирование светового потока в спальне: основные шторы и тонкий тюль
• Контроль освещения в медицинской комнате — яркое и мягкое освещение через две группы фонарей
• Автоматизация офисных окон с использованием реле и программатора времени

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — превышение 1,5 мм² может повредить зажимы
• При установке в многоквартирном доме используйте отдельную линию для каждого устройства — избежите перегрузки сети
• Убедитесь, что монтажная коробка имеет достаточную глубину — механизм S82C требует свободного пространства для работы блокировки
• Подключайте только кабели с цветовой маркировкой L (фаза) и N (нуль) — неправильная полярность может нарушить работу блокировки
• Не используйте в сырых помещениях — банях, кухнях без вытяжки, подвалах — даже при наличии вентиляции риск конденсата остаётся
