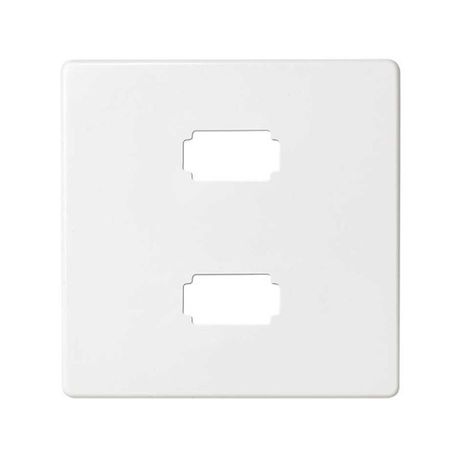

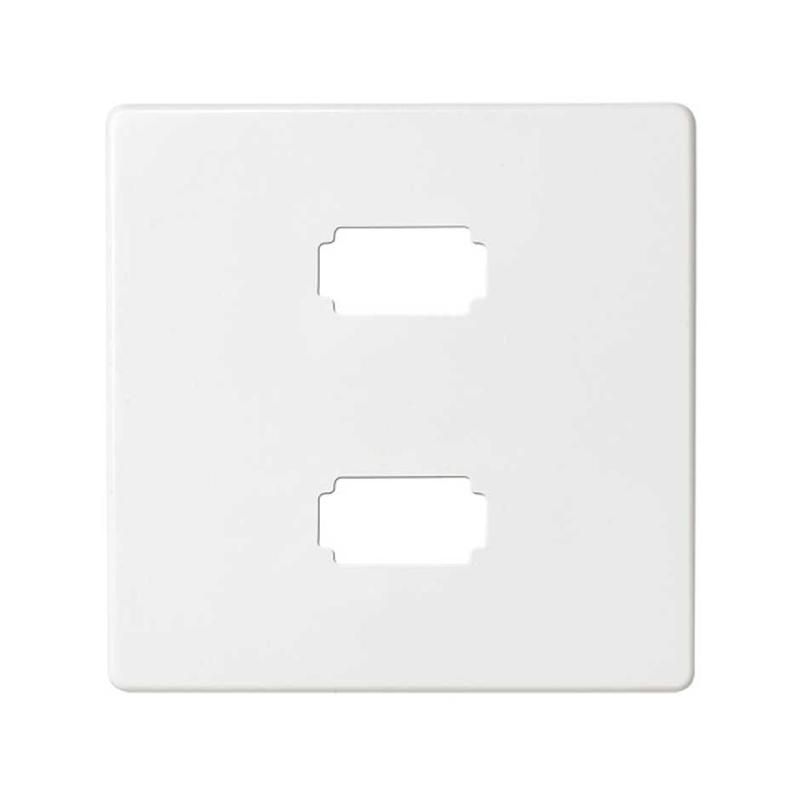

Накладка на механизм 7501090-039 бел. Simon82 Detail 8201090-030

Накладка для коннектора 2*USB 2.0 типа А, "мама", S82, S82N, S82 Detail, белая - элемент для установки на панели оборудования, обеспечивающий доступ к двум портам USB 2.0 через защищённый корпус из термопласта. Продукт совместим с сериями Simon S82, S82N и S82 Detail, используется там, где требуется надёжное и компактное решение для подключения периферии.

Назначение и область применения

Накладка для коннектора 2*USB 2.0 типа А, "мама", S82, S82N, S82 Detail, белая предназначена для монтажа на передние панели устройств, автоматических систем и пультов управления. Она позволяет подключить два устройства через интерфейсы USB Type-A, например, флеш-накопители, мыши, клавиатуры или диагностическое оборудование. Подходит для промышленного оборудования, станков, панелей HMI, серверных стоек и систем автоматизации, где нужна простая и безопасная точка доступа к USB.

Технические характеристики

• Тип коннектора: 2× USB 2.0 Type A ("мама")
• Материал корпуса: термопласт, без галогенов
• Цвет: белый, глянцевая отделка
• Степень защиты IP20 - защита от прикосновений и твёрдых предметов крупнее 12,5 мм, не защищает от воды
• Тип крепления: безвинтовое зажимное - фиксируется в отверстии панели за счёт упругих защёлок
• Тип монтажа: встроенный - устанавливается внутрь панели, выступает лишь лицевой элемент
• Расположение при монтаже: горизонтальное и вертикальное - можно поворачивать на 90°
• Модель: центральная плата (накладка) - часть системы модульной сборки Simon S82
• Защитное покрытие: необработанная поверхность - без антикоррозийного или антивандального слоя

Совместимость и монтаж

Накладка для коннектора 2*USB 2.0 типа А, "мама", S82, S82N, S82 Detail, белая совместима только с панелями и рамками серии Simon S82, S82N и S82 Detail. Установка требует предварительно просверленного отверстия соответствующего размера - стандарт для таких накладок в этой серии. Монтаж выполняется вручную: накладка вставляется в отверстие до щелчка, после чего зажимы фиксируют её без инструментов. Кабели USB подводятся с тыльной стороны панели и соединяются с контактами внутри корпуса. Для правильной работы важно соблюдать ориентацию контактов - они должны точно совпадать с выводами платы.

Безопасность и стандарты

Накладка для коннектора 2*USB 2.0 типа А, "мама", S82, S82N, S82 Detail, белая выполнена из галоген-free материала, что снижает выделение токсичных веществ при нагреве. Соответствует требованиям RoHS. Степень защиты IP20 обеспечивает базовую безопасность в помещениях, но не допускает использование во влажных средах, на улице или в условиях возможного попадания жидкости. Напряжение на контактах - не более 5 В постоянного тока, как положено для USB 2.0.

Преимущества

• Быстрый монтаж без инструментов благодаря безвинтовому зажиму
• Глянцевая белая поверхность легко сочетается с другими элементами серии S82
• Поддержка двух портов в одном компактном модуле - экономия места
• Универсальность расположения: можно монтировать как горизонтально, так и вертикально
• Экологичный материал без галогенов - безопасен при переработке и возгорании

Ограничения применения

• Не подходит для помещений с высокой влажностью, пыльными или агрессивными средами - IP20 недостаточен
• Не предназначен для подключения мощных устройств, требующих быстрой зарядки - USB 2.0 ограничен по току (до 500 мА)
• Не работает с USB 3.0/3.1/Type-C - только тип A, скорость до 480 Мбит/с
• Не имеет механической защиты от случайного выдергивания - кабель фиксируется только трением
• Только совместим с продукцией Simon S82 - не подходит для других серий или брендов

Примеры использования

• Панель управления станком - для подключения планшета или USB-диагностического адаптера
• Шкаф автоматизации - для прошивки контроллеров без вскрытия корпуса
• Кабинет оператора - для подключения клавиатуры или принтера через внешнюю точку
• Оборудование для тестирования - временного подключения флеш-карт для загрузки прошивок

Практические советы

• Перед монтажом проверьте диаметр отверстия в панели - он должен точно соответствовать спецификациям серии S82 (обычно около 30–35 мм)
• Не используйте силу при установке - если накладка не входит мягко, возможно, отверстие слишком маленькое или деформировано
• При прокладке кабелей внутри шкафа оставляйте запас длины - чтобы не перегружать контакты при движении панели
• Для долговечности избегайте частого подключения/отключения - это увеличивает износ контактов USB
• Если нужна защита от пыли и брызг - рассмотрите модели с IP65/IP67, но учтите, что они будут иметь другой форм-фактор
