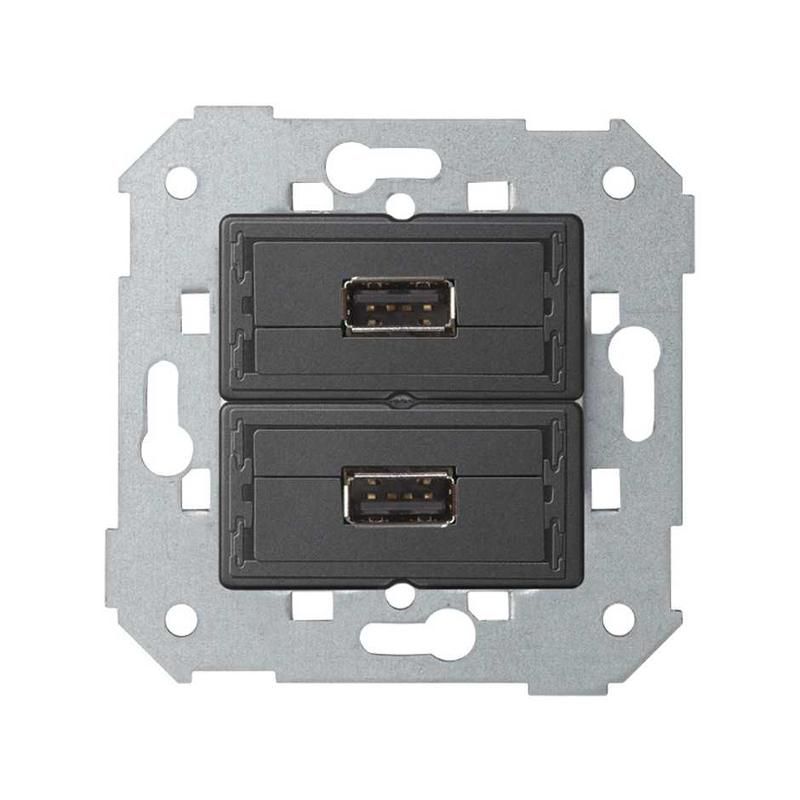

Коннектор 2хUSB 2.0 типа A мама Simon82 Detail 7501090-039

Коннектор 2 x USB 2.0 типа A, мама, серия S82, S82N, S82 Detail от Simon предназначен для подключения внешних устройств через USB-порты на панелях, корпусах или оборудовании. Артикул 7501090-039 обеспечивает надёжный контакт и простую установку в ограниченном пространстве.

Назначение и область применения

Этот коннектор используется там, где требуется доступ к двум USB-портам типа A для подключения периферийных устройств — например, флеш-накопителей, мышей, клавиатур, принтеров или диагностических адаптеров. Подходит для установки на панели управления, стендах, шкафах автоматизации, медицинском или промышленном оборудовании. Применяется в системах, где нужна физическая изоляция портов от основного корпуса, но при этом важна компактность и устойчивость к механическому воздействию.

Технические характеристики

• Тип разъема: гнездо (мама) — принимает стандартные USB-A вилки
• Количество портов: два независимых USB 2.0
• Тип соединителя: USB 2.0 — скорость передачи до 480 Мбит/с
• Тип крепления: прочее — не требует сверления, монтируется через защёлки или фиксаторы в отверстие
• Материал контактов: медный сплав с никелевым покрытием
• Рабочая температура: от -20°C до +70°C (по типичным требованиям для аналогичных изделий Simon)

Совместимость и монтаж

Коннектор 2 x USB 2.0 типа A, мама, серия S82, S82N, S82 Detail совместим с любыми устройствами, использующими стандартный USB Type-A. Для установки необходимо подготовить прямоугольное отверстие в панели — точные размеры зависят от модели корпуса, но обычно соответствуют стандартному профилю USB-гнезда. Крепление осуществляется с помощью внутренних защёлок, которые фиксируют корпус после вставки. Убедитесь, что толщина панели позволяет плотно закрепить разъём без люфта. Кабельная сборка должна иметь достаточную длину для вывода проводов к плате контроллера.

Преимущества

• Два порта в одном модульном элементе — экономия места на панели
• Удобная фиксация без болтов — быстрый монтаж и демонтаж
• Изготовлен в рамках серии S82 — совместим с другими компонентами этой линейки от Simon
• Стандартные размеры — легко заменяется на аналоги других производителей

Ограничения применения

• Не предназначена для работы во влажной среде — отсутствует защита IP
• Поддерживает только USB 2.0; не подойдёт для устройств, требующих USB 3.0 или Power Delivery выше 2,5 Вт
• Не рекомендовано использовать в условиях постоянных вибраций без дополнительной фиксации кабелей
• Не имеет защиты от перегрузки или короткого замыкания — необходима защита на стороне питания

Примеры использования

• Панель управления станком — для подключения планшета или терминала обслуживания
• Шкаф АСУ ТП — для диагностики и обновления прошивки контроллеров
• Лабораторный стенд — для подключения осциллографа или USB-анализатора
• Автомобильный сервисный центр — для считывания данных ЭБУ

Практические советы

• Перед установкой проверьте глубину отверстия — слишком маленькое отверстие затруднит вход, слишком большое вызовет люфт
• При прокладке кабелей внутри оборудования используйте хомуты — нагрузка на разъём снижает срок службы
• Если планируете частую замену устройств, выбирайте кабель с усиленными жилами и экранированием
• Артикул 7501090-039 можно комбинировать с другими разъёмами серии S82 для создания унифицированных панелей
