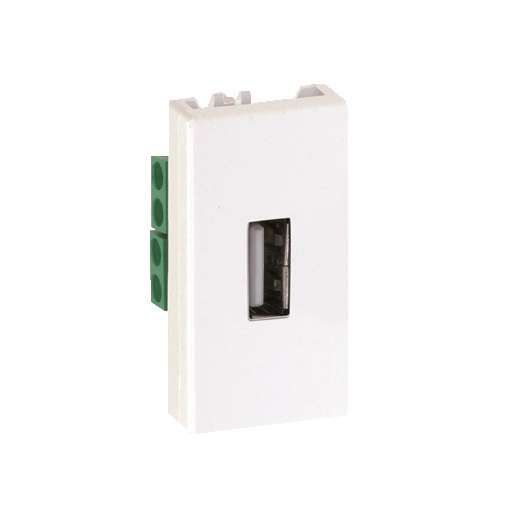

Плата с разъемом USB 2.0 22.5х45мм винт. зажим бел. Simon Connect K128B-9

Разъем USB тип А 22.5x45 мм от Simon с артикулом k128b-9 предназначен для надежного подключения устройств через интерфейс USB-A в условиях, где требуется прочная фиксация и защита от внешних воздействий. Этот разъем используется там, где важна механическая устойчивость соединения - например, на панелях оборудования или в промышленной автоматизации.

Назначение и область применения

Разъем USB тип А 22.5x45 мм служит для подключения периферийных устройств - флеш-накопителей, клавиатур, мышей, терминалов или других гаджетов с интерфейсом USB-A. Его применяют в системах управления, пультах оператора, стендах тестирования и панелях HMI, где обычный разъем не выдерживает нагрузки или требует жесткой установки. Благодаря винтовому зажиму он идеально подходит для закрепления на твердых поверхностях - металлических щитах, корпусах станков или распределительных шкафах.

Технические характеристики

• Формат контактов: USB Type-A (стандартный прямоугольный разъем)
• Габариты: 22,5 × 45 мм - размеры корпуса для монтажа в отверстие
• Метод крепления: винтовой зажим - обеспечивает плотную фиксацию без сверления
• Цвет корпуса: белый - соответствует стандартным цветовым решениям промышленной аппаратуры
• Материал корпуса: термостойкий пластик - выдерживает температуру до +85 C

Совместимость и монтаж

Разъем совместим с любыми кабелями USB-A, имеющими стандартную вилку. Для установки необходимо просверлить отверстие размером 22,5×45 мм в панели. Кабель заводится внутрь корпуса и фиксируется винтами - контактные площадки внутри обеспечивают надежное соединение без пайки. Установка возможна как на вертикальные, так и на горизонтальные поверхности. Не рекомендуется использовать в местах с постоянными вибрациями выше 10 Гц без дополнительной демпферной прокладки.

Безопасность и стандарты

Разъем соответствует требованиям безопасности для электрооборудования класса II. Отсутствие сертификата IP защищает от брызг воды, но не предназначена для работы во влажных средах или под открытым небом. Температурный режим эксплуатации - от −10 C до +85 C.

Преимущества

• Удобство монтажа - не нужна пайка, достаточно затянуть два винта
• Высокая механическая прочность - разъем не выпадает даже при частых подключениях
• Стандартный формат USB-A - совместим с широким спектром устройств
• Чистый белый корпус легко интегрируется в светлые панели управления

Ограничения применения

• Не подходит для использования вне помещений - отсутствует защита от пыли и влаги
• Не рассчитан на высокочастотные вибрации - виброустойчивость ниже уровня промышленных стандартов
• Поддерживает только скорость передачи данных до USB 2.0 (до 480 Мбит/с)
• Не имеет защиты от перенапряжения или статического электричества

Примеры использования

• Интеграция в пульт управления CNC-станком для подключения диагностических планшетов
• Установка на панель контроллера конвейера для быстрого доступа к данным через флеш-карту
• Подключение терминала сбора данных в цеховой системе учета
• Закрепление на корпусе испытательного стенда для подключения измерительных приборов

Практические советы

• Перед установкой проверьте толщину панели - она должна позволять плотно прижать винтовую часть разъема
• Используйте кабели с усиленной оплеткой - они лучше выдерживают многократные изгибы при работе с разъемом
• Не используйте адаптеры USB-C → A - они увеличивают нагрузку на контактную группу и снижают срок службы
• При необходимости замены - отключите питание системы, чтобы избежать повреждения подключенного устройства
• Артикул k128b-9 от Simon - единственный вариант в этой серии с таким сочетанием размеров и типа крепления; аналоги имеют другие габариты или фиксацию.
